Radiolink Mini PIX V1.2 Flight Controller M10N GPS
Pre-order
Kostenloser Versand ab 30€ in Deutschland, 50€ in der EU!
- Vorbestellungen werden innerhalb von 5 Werktagen versandt.
- Lieferzeit für EU- und US-Länder: 10 Werktage.
- Lieferzeit für andere Länder: 15 Werktage.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Radiolink Mini PIX V1.2 Flight Controller M10N GPS
Mini PIX Flugcontroller
Der neue Radiolink hat den Mini PIX unabhängig entwickelt, und das Gehäuse verfügt über einen geschlossenen Schutz für das Barometer, um die Luftströmungsstörung während der Bewegung zu reduzieren und die Vibration zu reduzieren. Gleichzeitig optimiert der Softwarealgorithmus den Luftdruck, um die PIXHAWK-Komplettfunktion aufrechtzuerhalten, die einfach einzurichten ist.
Notiz:
Bitte wenden Sie sich umgehend an den Support, wenn Sie die VOLLSTÄNDIGE Bedienungsanleitung benötigen.
Flash-Firmware: Bitte laden Sie den Mission Planner von Radiolink herunter. (Auf der Radiolink-Website)
Parametereinstellung: Die gleichen Einstellungsmethoden wie beim offiziellen Pixhawk.
Köderboot-Lösung
Mini PIX-Funktionen:
【Digitaler Filteralgorithmus】--Radiolink Mini Pix Flight Controller Design durch digitalen Filteralgorithmus zur Dämpfung von Vibrationen, Ihre Drohne hat auch ohne physischen Vibrationsdämpfer immer noch eine gute Leistung.
【Mini-Größe】 – Neues Layout von Pixhawk, nur 1,54 x 1,54 x 0,57 Zoll, integriert alle Funktionen des PIXHAWK, gleiche Mini-Größe wie F4 FC. Geeignet für Mini-Renndrohne, Starrflügel, Hubschrauber, Multirotor und ferngesteuertes Bootsauto.
【Stabilisierung】 - Entwerfen Sie eine Hülle, um Störungen des Luftstroms während des Fluges zu reduzieren, eine Luftdruckentlüftung, um die Genauigkeit der Barometermessung sicherzustellen, und einen eingebauten Barometersensor, um die Stabilisierung der Höhe zu gewährleisten.
【Top Firmware Vision】 – mit STM32F405VGT6-Prozessor und LPS22HB-Barometer schließen Sie einfach Mission Planner an, um die PIDs anzupassen, um Ihre perfekten Einstellungen zu erreichen.
【Einfachere Einstellung】 – Für Anfänger und Profis sind keine komplizierten Einstellungen erforderlich. Der Android-USB-Anschluss ermöglicht bequeme und einfache Parameterkalibrierungseinstellungen und Sie können ein gutes Flugerlebnis genießen.
MINI PIX Beschreibung:
Halten Sie den PIXHAWK voll funktionsfähig
Durch die Integration der vollen Funktionalität des PIX in den Mini PIX sind professionelle fliegende Hände kein Unbekannter.
Hochleistungs-Konfiguration
Als Hauptprozessor kommt der ST-Firma STM32F405VGT6 mit der gleichen Rechengeschwindigkeit wie der PIX zum Einsatz.
Das Barometer verwendet den LPS22HB der Firma ST.
Das Gyroskop verwendet den MPU6500 von INVENSENS.
Geomagnetic verwendet den QMC5883L mit Honeywell HMC5983-Statistiken.
Der neue Mini PIX behält die volle Funktionalität von PIXHAWK bei, einem hochkarätigen Flugcontroller-Erlebnis der APM-Klasse
DIY Essentieller Flugcontroller
Es ist einfach selbst zu bauen und mit Ihrer Drohne auszustatten. Festpunkt-selbststabilisierender manueller Wechsel zwischen den Händen, lassen Sie die Anfänger das Passieren der Kollision üben und realisieren Sie die fortgeschrittene Reise des Anfängers zu den Profispielern.
Software reduziert Vibrationen
Durch Softwarealgorithmen optimiert, um eine bessere Stoßdämpfung und einen gleichmäßigeren Flug zu erreichen. Hubschrauber können problemlos fliegen, ohne dass eine Stoßdämpferhalterung erforderlich ist.
Luftdruck PosHold
Das Außengehäuse des Barometers ist versiegelt, um die Luftströmungsstörungen während der Bewegung zu reduzieren, und der Luftdruck wird durch Software-Algorithmus-Optimierung bestimmt.

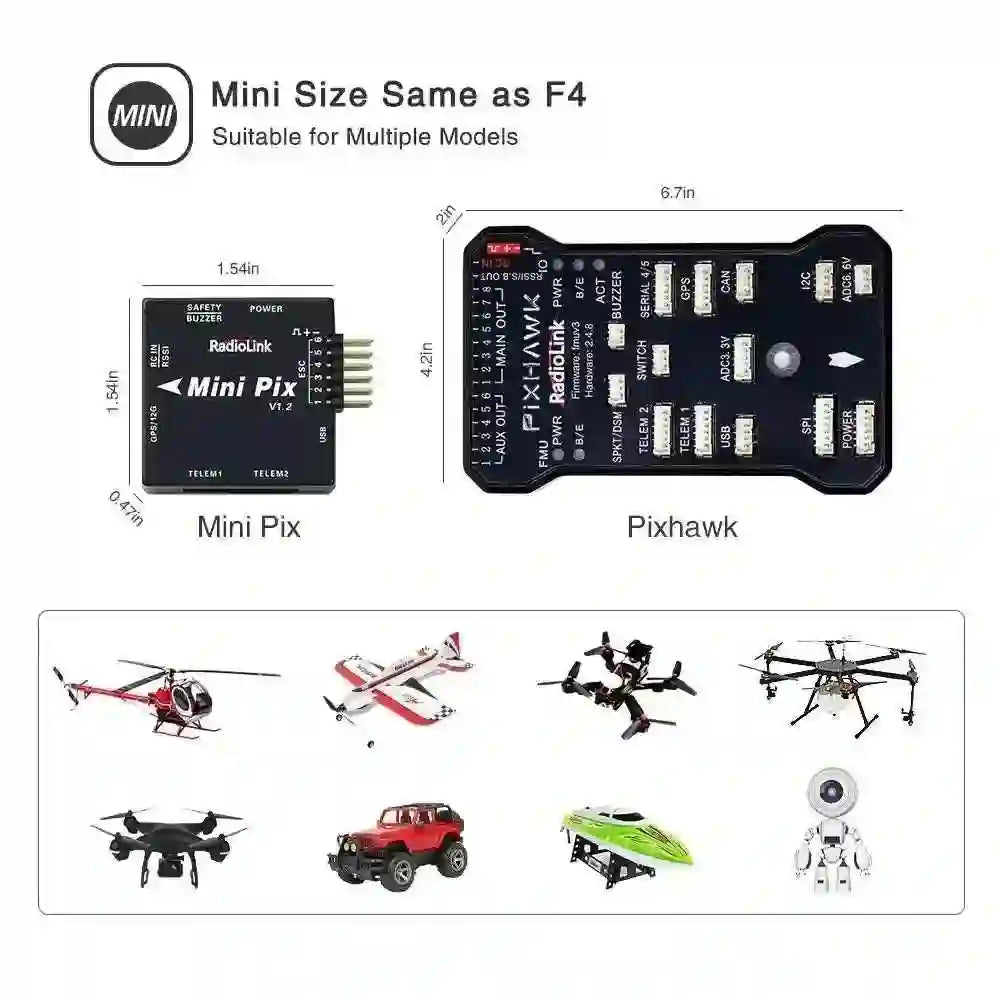

Mini-Größe
Mit einer Mini-Größe von nur 3,9 x 3,9 x 1,4 cm wie F4 wiegt der Mini PIX nur unglaubliche 15 g, selbst wenn es sich um eine kleine Durchsteckmontage handelt.
Anpassung an mehrere Modelle
Der Mini PIX kann auf Hubschraubermodellen, Renndrohnen, Starrflügel- und 3-6-Achsen-Drohnen verwendet werden, und der PosHold-Modus-Stabilisierungsmodus-Acor-Modus kann jederzeit umgeschaltet werden, sodass das Fliegen nicht mehr schwierig ist.

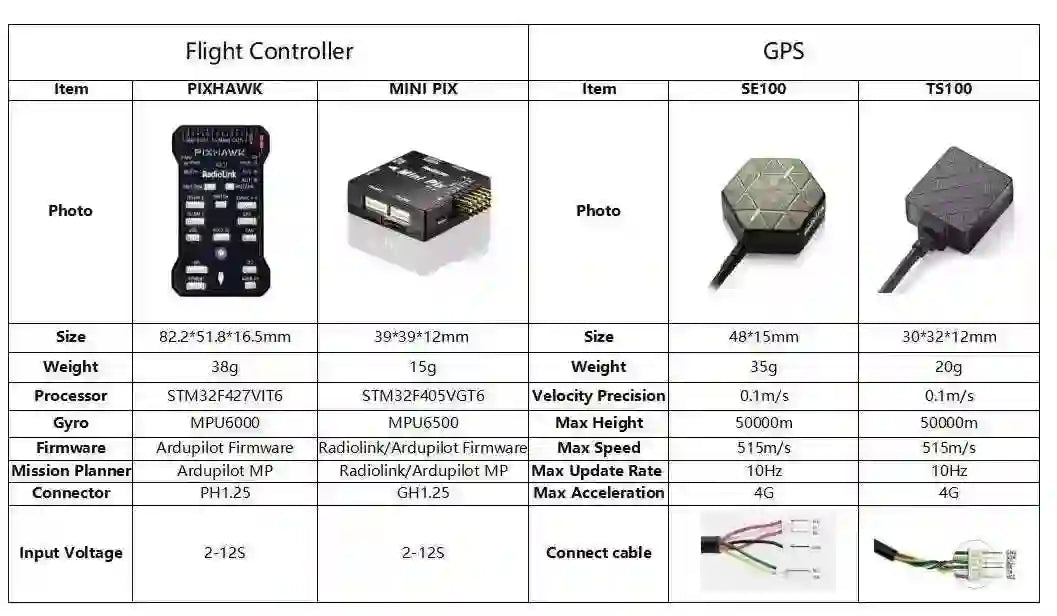

Spezifikationen des Mini Pix Flight Controllers:
Anschlussport: JST GH-Stecker
Empfänger In: PPM/SBUS
Sender: 6 Oneshot/PWM
USB-Spannung: 5V±0,3V
Arbeitsspannung: 5,1 V
Betriebstemperaturbereich: -40~80°
Unterstützte Modelle: Starrflügel/Mehrere Rotoren/Hubschrauber/Drohne/Auto/Boot
Mini Pix Size: 3,9*3,9*1,4cm/1,54*1,54*0,47 Zoll
Gewicht: 15/0,034 Pfund

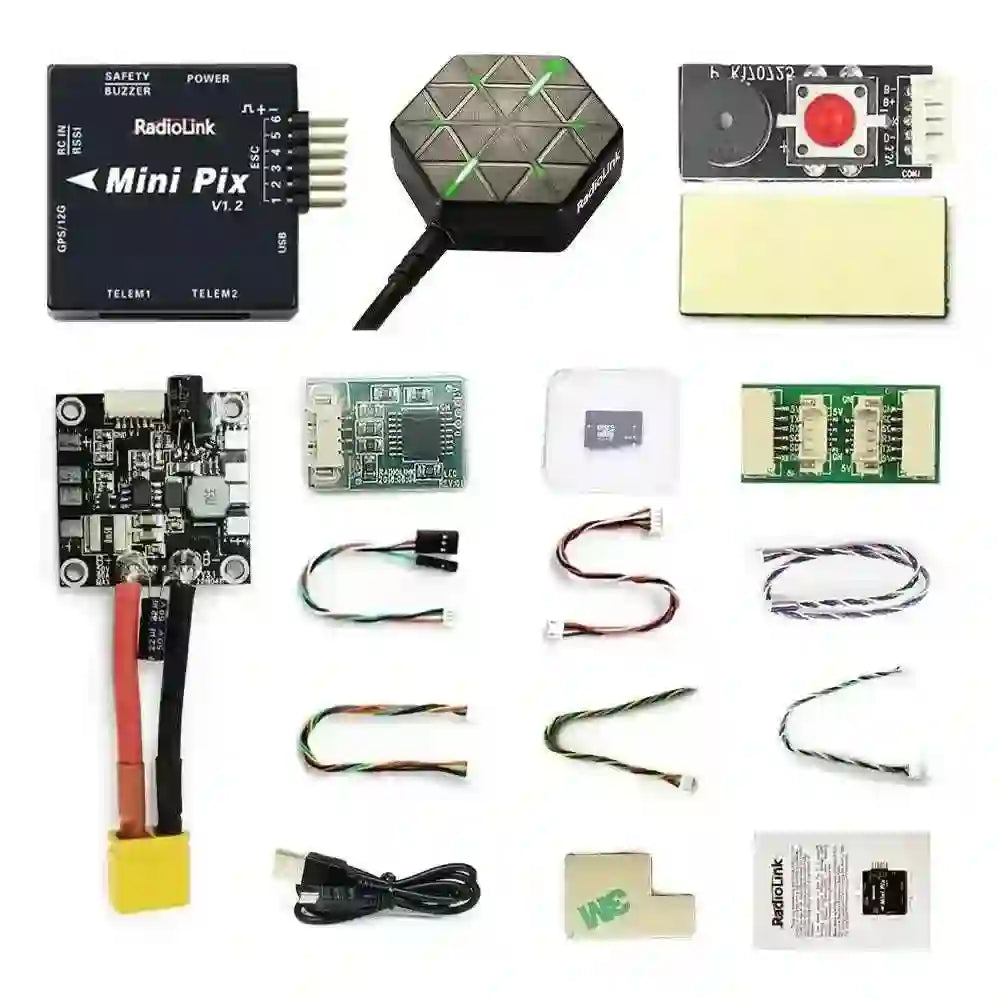

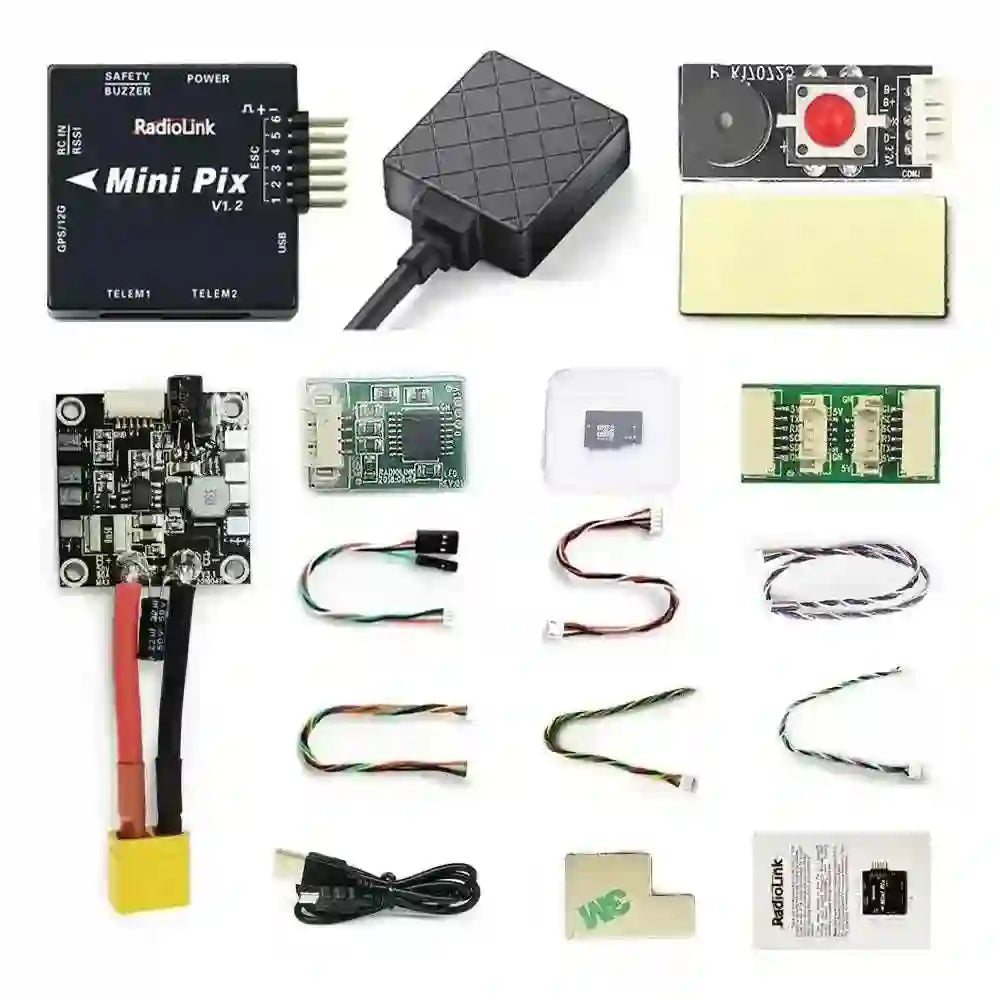

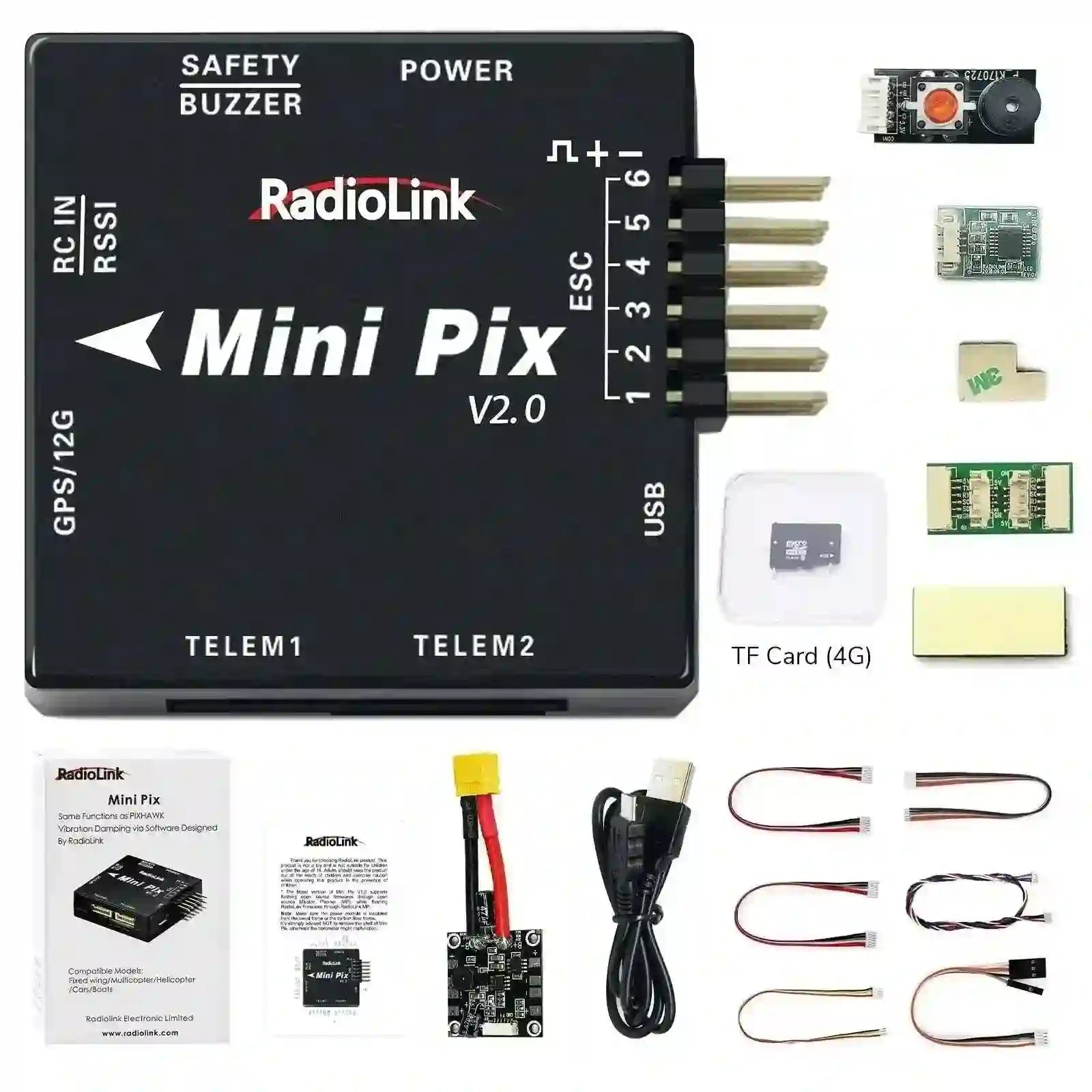

MINI PIX Paket enthalten
- Mini Pix Flight Controller x1
- Sicherheitssignal-Schaltertaste x1
- I2C Gesprächsboard x1
- FC-Statusanzeige LED x1
Leistungsmodul x1
- 4G TF-Karte x1(neu)
- Doppelseitiges Klebeband x2
- Buzzer-Anschlusskabel x 1
- I2C Anschlusskabel x1
- Power-Modul-Verbindungskabel x1
- Empfänger&RSSI Anschlusskabel x 1
- OSD-Verbindungskabel x 1
- FC LED-Verbindungskabel x1
-USB-Kabel x1
- Einfaches Benutzerhandbuch x1
Merkmale des TS100:
【Super Mini-Größe】: Dieses Mini-GPS für den Radiolink Mini PIX Flugcontroller, nur 1,25 * 1,18 * 0,47 Zoll, 0,7 Unzen, ist perfekt für Ihre Renndrohne und Ihren Quadcopter. Der Pilot kann mit supereinfachen Modellen üben, wenn der TS100 mit dem Radiolink Mini-Flugcontroller und dem Crossflight-Flugcontroller funktioniert, die beste Wahl für Einsteiger in Renndrohnen.
【Ausgezeichnete Stabilität】: Das Keramikantennendesign verbessert die Fähigkeit, trotz Interferenzen durch den idealen Filter ein extrem schwaches Signal zu erhalten.
【Top-Konfiguration】: Design mit U-Box UBX-M10050 (M10), 72 Kanäle, ist besser als GNSS 7N. 2,5 dB Keramikantenne.
【Positionsgenauigkeit und Schnelligkeit】: 50 Zentimeter Präzision bei der Arbeit mit gleichzeitigem GNSS, Positionierung von 20 Satelliten in 6 Sekunden auf freiem Gelände und Fähigkeit zur Talstationshaltung. Unterstützt den Empfang von GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1. Es ist ein Triple-Mode-Betrieb möglich.
【Dual Anti-Interferenz-Technologie】:Entstörung- Die zweistufige Filterung mit einer Dämpfung von 78 dB filtert effektiv Störungen außerhalb des Bandes. Entstörungs- In-Band-Eingang 1 dB Komprimierungspunkt – 3 dBm hochlinearer LNA kann die Auswirkungen selbst einer kleinen Menge von Interferenzsignalen, die den Filter passieren, minimieren. Widersteht effektiv starken Signalstörungen, wie z. B. der Bildübertragung mit hoher Leistung auf Drohnen, Hochspannungsleitungen usw.
Top-Konfiguration
GPS-Decoder-Chip: Radiolink M10N GPS, mit u-blox UBX-M10050(M10N), 72 Kanäle, ist viel besser als einzelnes GNSS 7N.
Geomagnetisch: QMC5883L mit der gleichen Technologie wie HMX5983 von Honeywell.
Antenne: 2,5 dBi Keramikantenne mit hoher Verstärkung und Selektivität.
Doppelfilter: SAWF (Oberflächenwellenfilter) von Murata.
Ausgezeichnete Leistung
50-Zentimeter-Positionsgenauigkeit, Positionierung von 20 Satelliten in 5 Sekunden auf freiem Gelände und Fähigkeit zur Talstation.
Das verlustarme Pre-LNA-Design, das genau auf die Keramikantenne abgestimmt ist, verbessert die Fähigkeit, extrem schwache Signale trotz Interferenzen durch den idealen Filter zu erfassen.
Das optimierte Schaltungslayout stellt sicher, dass der TS100 sehr gute Signale erfassen und gleichzeitig Eingangsstörungen effektiv unterdrücken kann.
Definition von Draht
Bitte überprüfen Sie die Kabeldefinition für Radiolink Mini PIX, Turbo PIX und GPS. Einfach zu verwenden und anzuschließen. Sie können das Mini-GPS mit Ihrem F3- oder F4-Flugcontroller verwenden. Möglicherweise müssen Sie den Anschlussport ändern (abhängig von Ihrem FC-Anschlussanschluss). .
TS100 Parameter
Radiolink Mini GPS Modul SE100
- 【Mini-Größe】: Dieses Mini-GPS für Radiolink Pixhawk und Mini Pix Flight Controller, nur 1,89 * 1,6 * 0,59 Zoll, ist perfekt für Ihre Renndrohne und Ihren Quadcopter.
- 【Ausgezeichnete Stabilität】: Das Keramikantennendesign verbessert die Fähigkeit, trotz Interferenzen durch den idealen Filter ein extrem schwaches Signal zu erhalten. Doppelfilter: SAWF (Surface Acoustic Wave Filter) von Murata, unabhängige Doppelfiltertechnologie, stärkere Anti-Interferenz-Fähigkeit.
- 【Top-Konfiguration】: Design mit U-Box UBX-M8030(M8), 72 Kanäle, ist besser als GNSS 7N. 2,5 dB Keramikantenne und HMC5983 von Honeywell.
- 【Positionsgenauigkeit und Schnelligkeit】: 50-Zentimeter-Präzision bei der Arbeit mit gleichzeitigem GNSS, Positionierung von 20 Satelliten in 6 Sekunden auf freiem Gelände und Fähigkeit, die Talstation beizubehalten. Unterstützt den Empfang von GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1.
- 【Hohe Leistung】: GPS-Signalsuch-Satellitenanzeigefunktion hinzugefügt und exklusives Patent erhalten, wodurch eine hohe Konfiguration und ein niedriger Preis erreicht werden, was dem Modellfreund ein sehr kostengünstiges Produkt bietet.
- 【Sie erhalten: ausgezeichnetes Mini-GPS und 12 Monate Garantie und 24 Stunden freundlichen Kundenservice.
