M5Stack Mini Proto Einheit 40 Löcher

Hinweis: Alle Produkte verstehen sich inklusive Mehrwertsteuer.

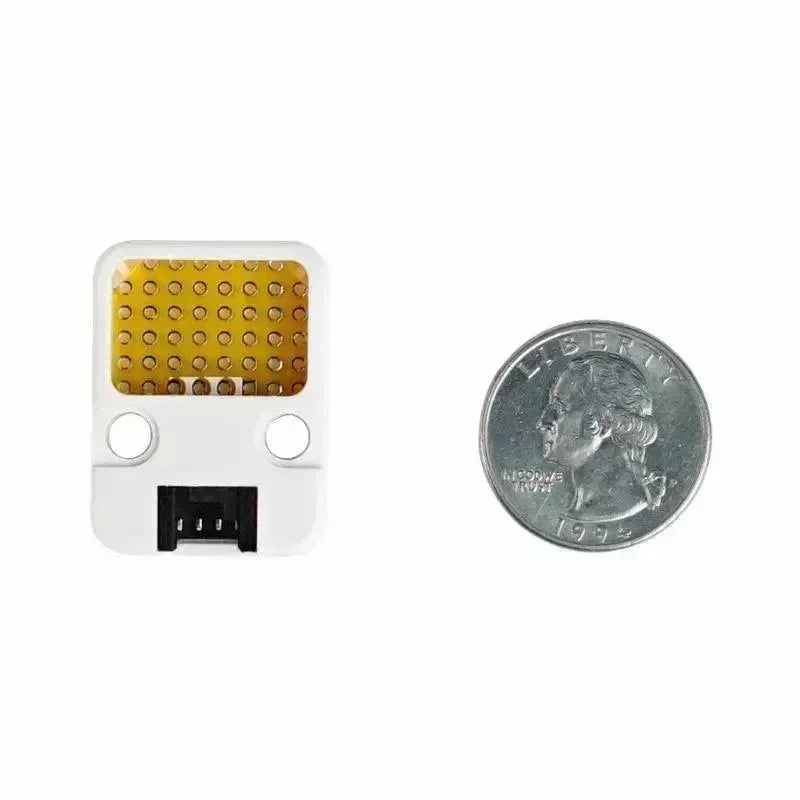

MINI-PROTO-Einheit ist eine universelle Mini-Prototyping-Board-Einheit. Es ermöglicht Ihnen, Schaltkreise auf der Platine frei zu entwerfen und sie über den HY2.0-4P-Port mit den M5Stack-Controllern zu verbinden. Wenn Sie Ihrem Design einfache Schaltkreise hinzufügen und es mit zuverlässigem Schutz versehen möchten, ist die PROTO-Einheit eine gute Wahl.

Die MINI-PROTO-Einheit bietet eine praktische Plattform zum Erstellen benutzerdefinierter Schaltkreise und zur Erweiterung der Funktionalität Ihrer M5Stack-Controller. Es bietet ein Raster aus lötbaren Durchgangslöchern, in denen Sie elektronische Komponenten, Sensoren und andere Schaltkreiselemente platzieren und verbinden können. Dadurch können Sie experimentieren, Prototypen erstellen und zusätzliche Funktionen in Ihre Projekte integrieren.

Darüber hinaus bietet die MINI-PROTO-Einheit ein Schutzgehäuse, das Ihrer Schaltung ein sichereres und professionelleres Aussehen verleiht. Es hilft, die Komponenten zu schützen und die Integrität Ihres Designs sicherzustellen.

Ganz gleich, ob Sie Hobbybastler, Bastler oder Profi sind, die MINI-PROTO- und PROTO-Einheit bieten Flexibilität und Vielseitigkeit für das Schaltungsdesign und die individuelle Anpassung, sodass Sie einzigartige und maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen erstellen können.

Für verschiedene CONNEXT-Ports können Sie mit verschiedenen Pins interagieren, die von ESP32 aus portiert wurden.

• PORT: GPIO 21, 22
• PORTB: GPIO 36, 26
• PORTC: GPIO 16, 17

Produktmerkmale

• Lochgröße: 0,039 Zoll 1 mm (CNC-gebohrt).
• Lochabstand: 0,1 Zoll – (2,54 mm)
• Gesamte Lochanzahl: 40 Löcher
• Zwei Lego-kompatible Löcher

Enthalten

• 1x MINI PROTO-Einheit
• 1 x GROVE-Kabel

Anwendungen

• Prototyp entwickeln

Spezifikation
