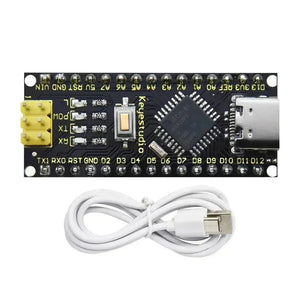

Der Prozessorkern von NANO PLUS ist ATMEGA328P-AU. Es ist mit dem offiziellen Arduino Nano identisch, abgesehen von der Treiberdatei und dem USB-zu-Seriell-Chip (CH340G).
Es verfügt außerdem über 14 digitale Ein-/Ausgangsschnittstellen (6 davon können als PWM-Ausgang verwendet werden), 8 analoge Eingangsschnittstellen, 1 16-MHz-Quarzoszillator, 1 Mini-USB-Anschluss, 1 ICSP-Schnittstelle und eine Reset-Taste.
Die ICSP-Schnittstelle dient zur Programmierung des Atmega328P-Au. Wir können die Stromversorgung mit einem Typ-CUS-Kabel, dem Anschluss VIN GND (DC 7-12V) und GND gewährleisten
Merkmale
Mikrocontroller: ATMEGA328P-AU
Betriebsspannung: 5V
Eingangsspannung (empfohlen): DC 7-12V
Digitale I/O-Pins: 14 (D0-D13)
PWM-Digital-I/O-Pins: 6 (D3 D5 D6 D9 D10 D11)
Analogeingangspins: 8(A0-A7)
Gleichstrom pro I/O-Pin: 40 mA
Flash-Speicher: 32 KB, davon 2 KB vom Bootloader verwendet
SRAM: 2 KB
EEPROM: 1 KB
Taktfrequenz: 16 MHz
LED_EINGEBAUT:D13
