M5Stack Mini-Lüftereinheit – N20-Magnetmotor mit Propellern
Beschreibung
Mini Fan Unit ist eine kompakte Antriebseinheit auf Basis eines N20-Gleichstrommotors. Mini Fan Unit wird über GPIO-Pegel oder PWM-Signale gesteuert und erreicht eine Leerlaufdrehzahl der Abtriebswelle von bis zu 8800 U/min für präzise Start-/Stopp-Steuerung und stufenlose Drehzahlregelung.
Mini Fan Unit kommuniziert über eine Grove-HY2.0-4P-Schnittstelle und verfügt über integrierte Antriebs- und Schutzschaltungen für eingebettete Bewegungsprojekte. Mit zwei LEGO-kompatiblen Löchern kann Mini Fan Unit an LEGO-Konstruktionen oder mit Schrauben für Roboterantriebe, Modellantriebe, aktive Kühlung und andere Anwendungen zur Bewegungssteuerung befestigt werden.
Funktionen
- Antrieb mit N20-Gleichstrommotor: Mini Fan Unit verwendet einen N20-Gleichstrommotor für kompakte Projekte mit Bewegung und Luftstrom.
- Bis zu 8800 U/min: Die Abtriebswelle erreicht im Leerlauf bis zu 8800 U/min.
- GPIO- und PWM-Steuerung: Mini Fan Unit unterstützt präzise Start-/Stopp-Steuerung und stufenlose Drehzahlregelung.
- Grove-HY2.0-4P-Schnittstelle: Mini Fan Unit wird über einen standardmäßigen Grove-Anschluss mit M5Stack-Controllern verbunden.
- Einseitige Drehrichtung: entwickelt für unidirektionale Lüfter sowie für den Einsatz in Modellen und zur Bewegungssteuerung.
- LEGO-kompatible Befestigung: Mini Fan Unit verfügt über zwei LEGO-kompatible Löcher für eine schnelle mechanische Integration.
- Unterstützung bei der Entwicklung: Beispiele für Arduino, UiFlow1 und EasyLoader zum Testen sind verfügbar.
Spezifikationen
| Motortyp | N20-Gleichstrommotor |
| Leerlaufdrehzahl | Bis zu 8800 U/min |
| Drehrichtung | Einseitige Drehrichtung |
| Steuerungsmethode | GPIO-Pegel- oder PWM-Drehzahlsteuerung |
| Kommunikationsschnittstelle | Grove HY2.0-4P |
| Befestigungskonzept | 2 LEGO-kompatible Löcher |
| Produktgröße | 32.0 x 24.0 x 12.2 mm |
| Produktgewicht | 9.3g |
| Verpackungsgröße | 138.0 x 93.0 x 13.2 mm |
| Bruttogewicht | 15.2g |
Anwendungen
- Robotik-Antriebssysteme, die die Mini-Lüftereinheit für eine kompakte Bewegungsausgabe verwenden.
- Anwendungen mit Stromversorgung für Modelle, die einen N20-Gleichstrommotor und Propeller benötigen.
- Aktive Kühlung für kleine eingebettete Projekte und Prototypen.
- PWM-Experimente zur Drehzahlregelung mit der Mini-Lüftereinheit.
- LEGO-kompatible Bewegungsstrukturen oder schraubmontierte Mechanismen.
Produktliste

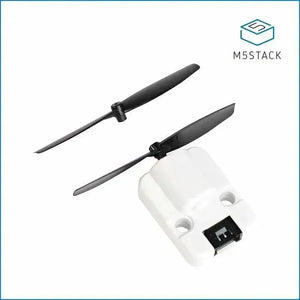

- 1 x Lüftereinheit
- 1 x HY2.0-4P-Grove-Kabel (20 cm)
- 2 x Propeller
Weitere Inhalte
Pinbelegung
| PORT.B Schwarz | GND |
| PORT.B Rot | 5V |
| PORT.B Gelb | DIN |
| PORT.B Weiß | NC |
Steuerung und Montage
Die Mini-Lüftereinheit wird über GPIO-Pegel oder PWM-Signale gesteuert, sodass der Host den Motor ein- und ausschalten oder die Drehzahl regeln kann. Die LEGO-kompatiblen Bohrungen und das kompakte Gehäuse mit den Maßen 32,0 x 24,0 x 12,2 mm erleichtern die Integration der Mini-Lüftereinheit in kleine Bewegungsbaugruppen.
Entwicklungsunterstützung
Die Dokumentation stellt Arduino- und UiFlow1-Ressourcen zum Testen der Mini-Lüftereinheit sowie einen EasyLoader-Testdownload zur schnellen Überprüfung der Lüfterhardware bereit.
Ressourcen
- Produktdokument des Unit Fan
- Schaltplan des Unit Fan
- Maßzeichnung des Unit-Fan-Modells
- Strukturdateien des Unit Fan
- Arduino-Testbeispiel für den Unit Fan
- Dokumentation des Unit Fan für UiFlow1
- Testdownload für den Unit Fan EasyLoader
FAQ
Welchen Motor verwendet die Mini-Lüftereinheit?
Die Mini-Lüftereinheit verwendet einen N20-Gleichstrommotor.
Wie schnell kann die Mini-Lüftereinheit laufen?
Die Mini-Lüftereinheit erreicht eine Leerlaufdrehzahl der Abtriebswelle von bis zu 8800 U/min.
Wie wird die Mini-Lüftereinheit gesteuert?
Die Mini-Lüftereinheit wird über GPIO-Pegel oder PWM-Signale zum Starten und Stoppen sowie zur Drehzahlregelung gesteuert.
Unterstützt die Mini-Lüftereinheit eine Montage im LEGO-Stil?
Ja. Die Mini-Lüftereinheit verfügt über zwei LEGO-kompatible Bohrungen für eine flexible mechanische Integration.
Was ist im Paket enthalten?
Das Paket enthält 1 x Lüftereinheit, 1 x HY2.0-4P-Grove-Kabel (20 cm) und 2 x Propeller.
