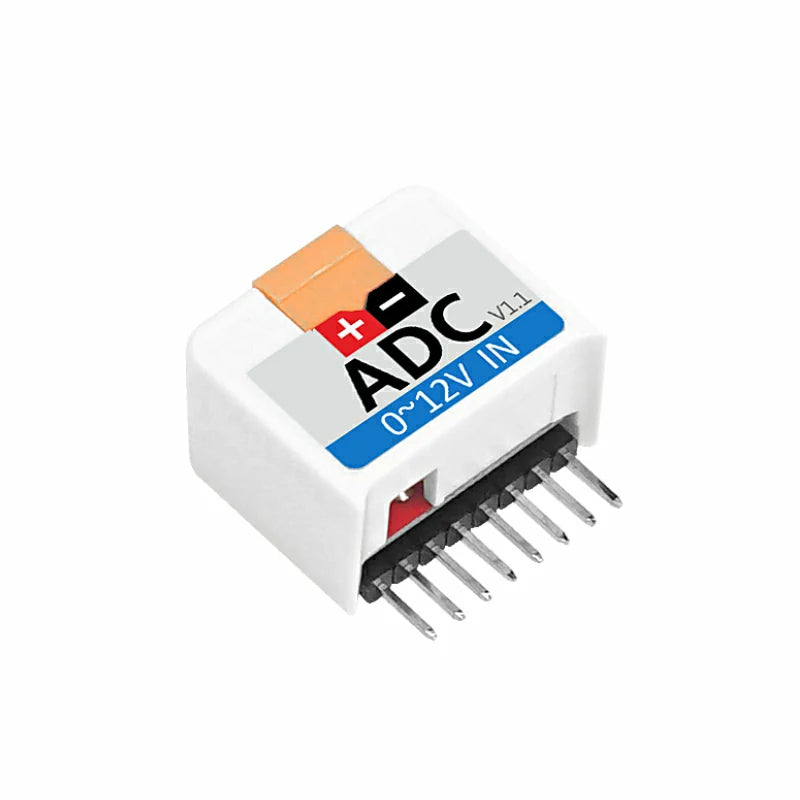

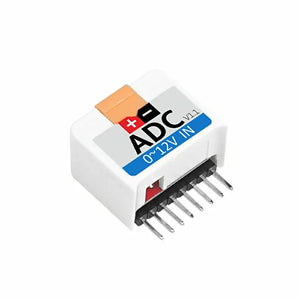

M5Stack M5StickC ADC Hat ADS1110 V1.1
Hut ADC v1.1 ist ein AD-Wandlermodul, das mit M5SticKC kompatibel ist und intern den ADC-Wandlerschip ADS1110 integriert. Es verfügt über eine voll differentielle, 16-Bit, Selbstkalibrierung und Δ-Σ Analog/Digital-Wandlung, die es den Benutzern ermöglicht, präzise Messergebnisse einfach zu erhalten. Der ADS1110 beinhaltet einen Δ-Σ A/D-Wandlerkern mit einstellbarer Verstärkung, einen Taktgenerator und eine I2C-Schnittstelle, die einen differentiellen Eingang von -5 ~ +5V erlaubt. Durch das Design der Peripherieschaltung dieses ICs begrenzen wir jedoch den Eingang auf 0 ~ 12V.
Merkmale
- Eingangsspannung: 0-12V
- Entwicklungsplattform: Arduino, UIFlow (Blockly, MicroPython)

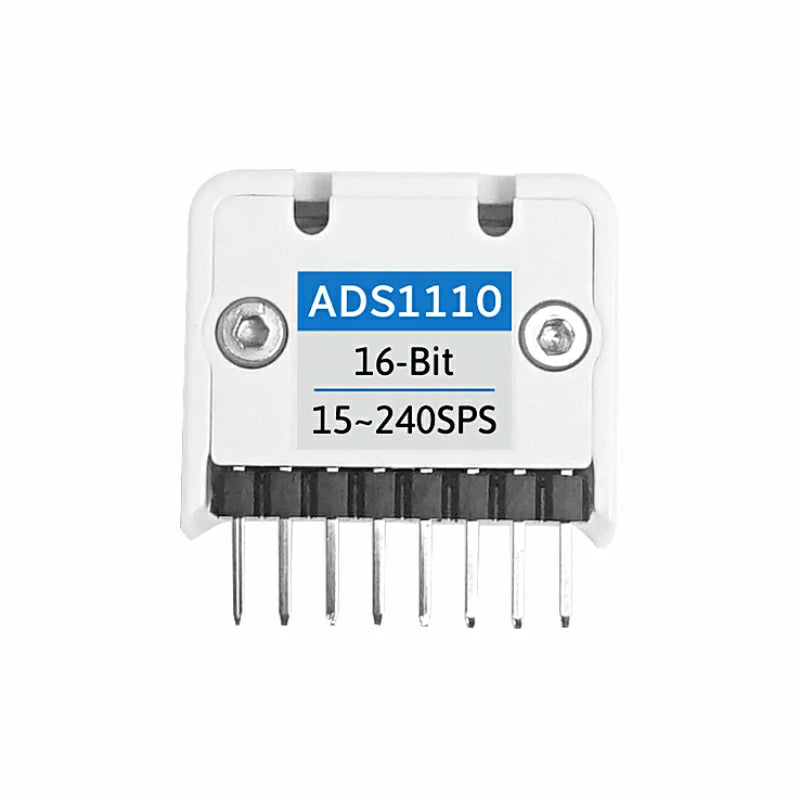

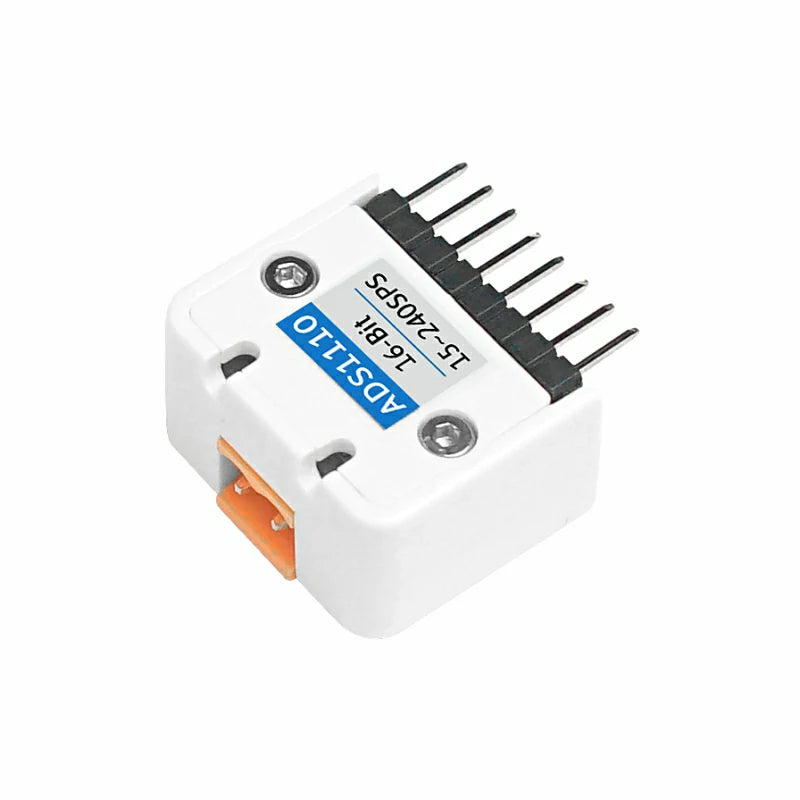

- ADS1110:
16-Bit keine fehlenden Codes
Kontinuierliche Selbstkalibrierung
Einkreisumwandlung
Eingebauter programmierbarer Verstärker (Verstärkung = 1, 2, 4, 8)
Interne Systemuhr
Programmierbare Datenrate: 8SPS bis 128SPS
Interne Systemuhr
I2C-Schnittstelle @ Adresse: 0x48

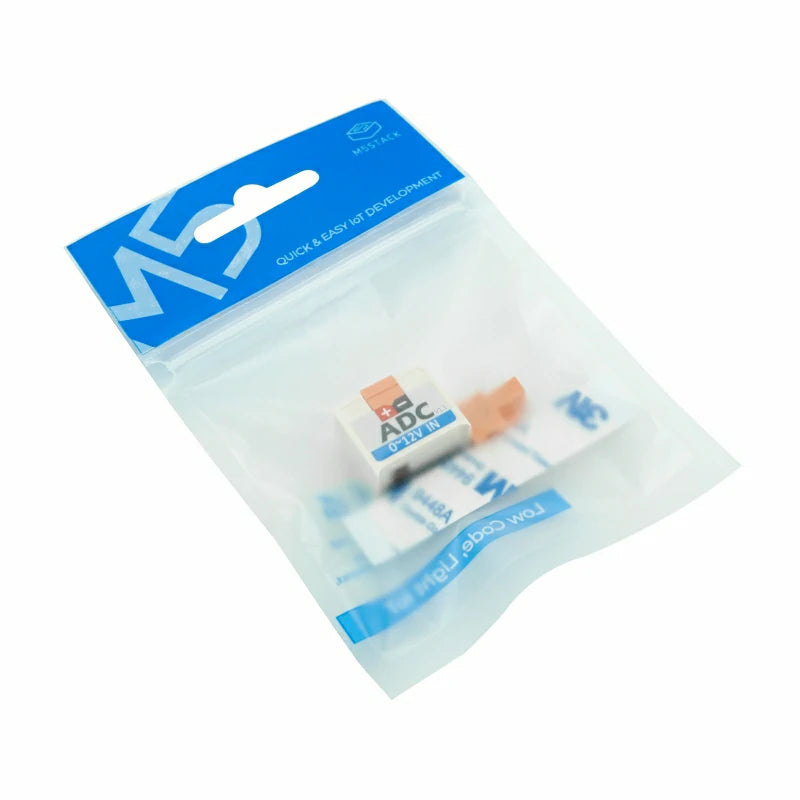

Enthält
- 1 x Hut ADC v1.1
- 1 x VH3.96-2P Terminal
Anwendungen
- Analoge Signalaufnahme
Technische Daten
| Spezifikation | Parameter |
|---|---|
| Nettogewicht | 6 g |
| Bruttogewicht | 14 g |

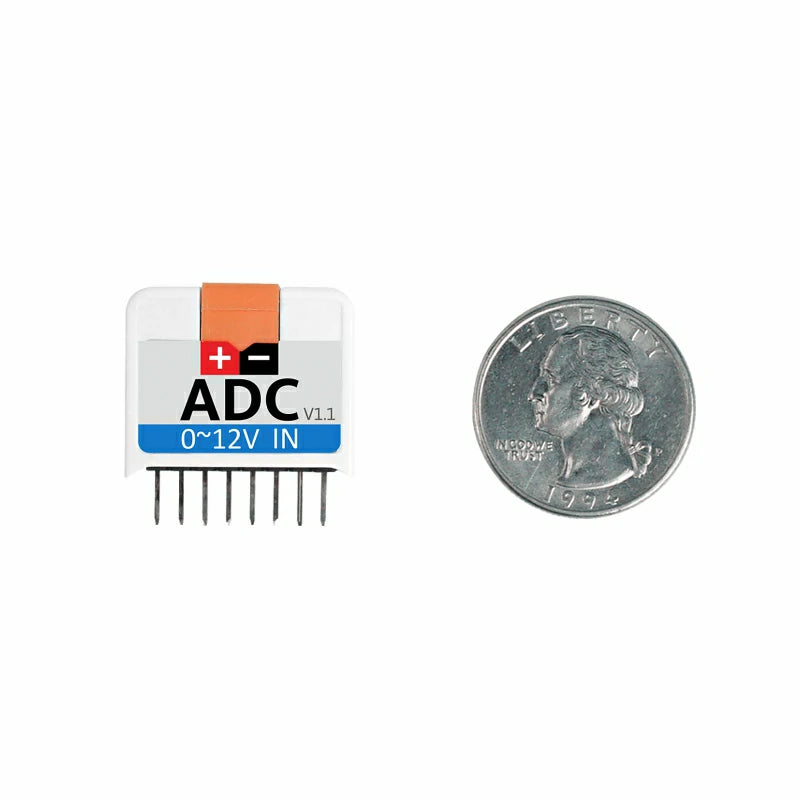

| Produktgröße | 24 x 25 x 13 mm |
| Paketgröße | 40 x 42 x 30 mm |

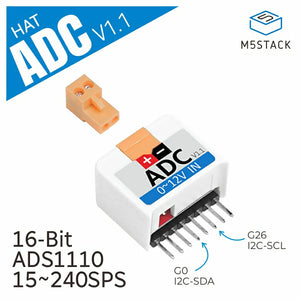

PinMap
| M5StickC | G0 | G26 | 5V | Masse |
|---|---|---|---|---|
| ADC HAT V1.1 | SDA | SCL | 5V | Masse |
Easyloader
