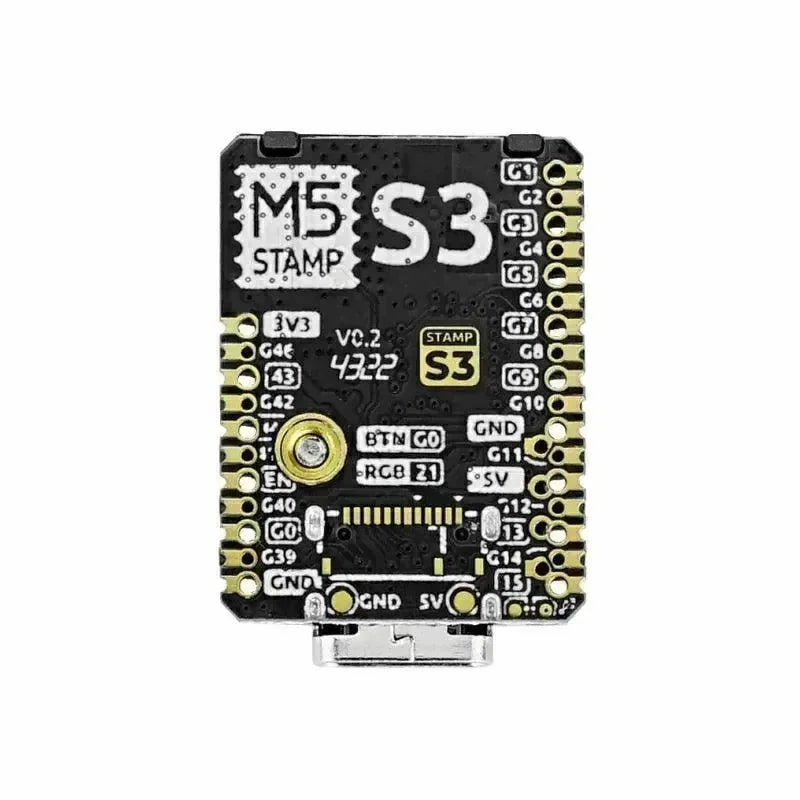

STAMPS3 ist ein hochintegrierter eingebetteter Controller, der für IoT-Anwendungen maßgeschneidert ist. Er nutzt den Espressif ESP32-S3FN8 Hauptsteuerchip und umfasst 8MB SPI-Flash-Speicher. Angetrieben von einem leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor bietet STAMPS3 beeindruckende Verarbeitungsfähigkeiten mit einer Hauptfrequenz von bis zu 240MHz. Dieses Modul wurde speziell entwickelt, um die Anforderungen von IoT-Projekten zu erfüllen, die eingebettete Hauptsteuersysteme benötigen.
STAMPS3 ist mit einem integrierten, hochintegrierten 5V zu 3.3V Schaltkreis ausgestattet, der eine stabile Stromversorgung für einen zuverlässigen Betrieb gewährleistet. Es umfasst eine RGB-Statusanzeige und eine programmierbare Taste für verbesserte Benutzerkontrolle und visuelles Feedback. Das Modul verfügt über 23 GPIOs vom ESP32-S3, die umfangreiche Erweiterungsmöglichkeiten bieten. Diese GPIOs sind über 1,27 mm oder 2,54 mm Abstandstecker zugänglich, die verschiedene Verbindungsmethoden wie SMT, DIP-Reihen und Jumperdrähte unterstützen. STAMPS3 bietet ein kompaktes Formfaktor und liefert starke Leistung, reichhaltige Erweiterungsoptionen und einen niedrigen Stromverbrauch.
STAMPS3 ist die perfekte Wahl für IoT-Anwendungen, die eine Integration von eingebetteten Controllern erfordern. Sein kompaktes Design und die leistungsstarken Funktionen machen es für eine Vielzahl von Projekten geeignet und gewährleisten eine zuverlässige Leistung sowie flexible Erweiterungsoptionen.
Download-Modus
Wenn Sie in den Download-Modus wechseln möchten, halten Sie die G0-Taste auf StampS3 gedrückt, bevor Sie ihn einschalten, und lassen Sie sie nach dem Einschalten los.
Note: GPIO46 ist standardmäßig deaktiviert.
Merkmale
-
ESP32-S3FN8 (2,4 GHz WLAN)
-
Minimale Systemplatine
-
Multi-IO-Ausgang, unterstützt mehrere Anwendungsformen (SMT, DIP, Flying Wire)
-
Integrierte programmierbare RGB-LEDs und Tasten
-
Unterstützt die grafische Programmierung von UIFlow
Inklusive
-
1x StempelS3
-
1x HY2.0-4P-Klemme
-
1 x 2,54-9P-Stiftleiste
-
1 x 2,54-6P-Stiftleiste
-
1 x Inbusschlüssel
-
1 × Benutzerhandbuch
Anwendungen
-
Intelligentes Zuhause
-
Tragfähig
-
Medizinische Ausrüstung
Verwandter Link
Spezifikation
| Ressourcen | Parameter |
|---|---|
| MCU | ESP32-S3FN8 |
| DCDC | Hochintegriertes MUN3CAD01-SC |
| Blitz | 8MB |
| Eingangsspannung | 5V |
| Interaktiv | Programmierbare physische Tasten x 1, programmierbare RGB-LED (WS2812B-2020) x 1 |
| Antennentyp | 2,4G 3D-Antenne |
| Modulressourcenschnittstelle | Berührungssensor, SD/SDIO/MMC-Master-Controller, SPI, SDIO/SPI-Slave-Controller, EMAC, Motor-PWM, LED-PWM, UART, I2C, I2S, GPIO, Impulszähler |
| IO-Schnittstelle x23 | G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46 |
| Verbindungsmethode | SMT/DIP (Raster 2,54 mm und 1,27 mm)/Jump Wire |
| IO-Schnittstellenabstand | 2,54 mm und 1,27 mm |
| Betriebstemperatur | 0 °C bis 40 °C |
| Produktgröße | 26 mm × 18 mm × 5 mm |
| Packungsgrösse | 136 mm × 92 mm × 13 mm |
| Produktgewicht | 3.2g |
| Paketgewicht | 7.5g |
