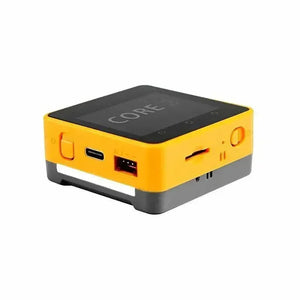

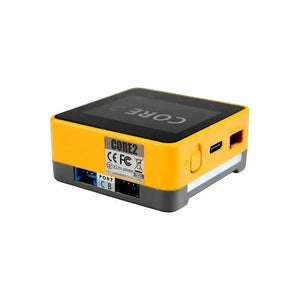

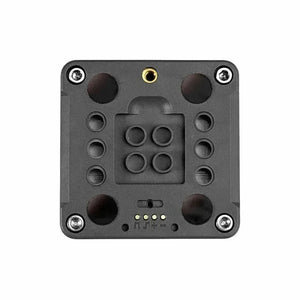

Core2 für AWS ist das Referenz-Hardware-Kit für das AWS IoT Kit – ein präskriptives Lernprogramm von AWS, das es einfach und kostengünstig macht, zu lernen, wie man IoT-Anwendungen mithilfe von AWS-Services erstellt. Es ist mit einem vorab bereitgestellten sicheren Element ATECC608 Trust&GO von Microchip ausgestattet, zusätzlich zu den vorhandenen Funktionen des Standard-M5Stack Core2 und M5GO Bottom2. Der Core2 für AWS ist ein funktionsreiches, per Plug-and-Play erweiterbares und sicheres Hardware-Kit zum Erlernen und Erstellen einer breiten Palette von IoT-Anwendungen.
Weitere Informationen zum Core2 for AWS IoT Kit-Programm finden Sie unter https://core2-for-aws-docs.m5stack.com
Der Core2 für AWS wird mit einem ESP32-D0WDQ6-V3-Mikrocontroller geliefert, der über zwei Xtensa 32-Bit-LX6-Kerne und eine Hauptfrequenz von bis zu 240 MHz sowie 2,4 GHz WLAN verfügt. Kommt mit 8 MB PSRAM und 16 MB Flash an Bord.
Das Hauptgerät ist mit einem kapazitiven 2,0-Zoll-Touchscreen ausgestattet, der eine reibungslose und reaktionsschnelle Mensch-Maschine-Schnittstelle bietet. Der eingebaute Vibrationsmotor kann für haptisches Feedback oder Alarme genutzt werden. Das RTC-Modul der Platine liefert eine genaue Tageszeit. Die Stromversorgung erfolgt über einen AXP192-Energieverwaltungschip, um die Energieeigenschaften des Geräts zu überwachen und zu steuern. Der mitgelieferte TF-Kartensteckplatz unterstützt microSD-Karten bis zu 16 GB. Der integrierte Lautsprecher ist mit einem digitalen I2S-Audioschnittstellen-Leistungsverstärkerchip gekoppelt, um Signalverzerrungen zu reduzieren und eine klarere Audioausgabe zu ermöglichen. An den Seiten des Core2 für AWS befinden sich unabhängige physische Einschalt- und Reset-Tasten (RST) sowie drei programmierbare Touch-Tasten an der Vorderseite des Bildschirms.
Der M5GO Bottom2 für AWS bietet zusätzliche Funktionen und Sicherheit für IoT-Anwendungen. Der MPU6886 bietet 6-Achsen-interne IMU und Temperatur, das digitale Mikrofon SPM1423 erfasst Audio zur Aufnahme oder Erstellung von Sprachanwendungen, 10 individuell programmierbare RGB-LEDs über SK6812 zur Erstellung individueller und animierter Lichteffekte, ein 500-mAh-Lithium-Ionen-Akku sorgt für Strom für unterwegs Der integrierte Microchip ATECC608 Trust&GO Krypto-Authentifizierungschip ist mit sicheren Schlüsseln vorinstalliert, um die Konnektivität zu AWS zu vereinfachen und kryptografische Berechnungen zu beschleunigen. Die CP2104-Chipschnittstelle ist auf der Platine von Core2 für AWS als Schnittstelle zur Lithiumbatterie reserviert.
Bei allen Fragen oder Problemen zu diesem Gerät besuchen Sie bitte unser Forum: forum.m5stack.com
Energieverwaltung
Operationen:
Einschalten: Klicken Sie einmal auf den Netzschalter links
Ausschalten: Halten Sie die linke Einschalttaste 6 Sekunden lang gedrückt
Zurücksetzen: Klicken Sie unten auf die Schaltfläche „RST“.
Erweiterungen
An einigen Bildschirmrändern treten Berührungs-Nichtlinearitätsprobleme auf. Sie können versuchen, die Bildschirm-Firmware mit M5Tool zu aktualisieren, um dieses Problem zu lösen.
Produkteigenschaft
-
Referenz-Hardware-Kit zur Verwendung mit AWS IoT Kit
-
ESP32-D0WDQ6-V3, unterstützt 2,4 GHz WLAN
-
16 M Flash, 8 M PSRAM
-
Eingebauter ATECC608-Hardware-Verschlüsselungschip
-
Kapazitiver Touchscreen
-
Eingebautes PDM-Mikrofon, Betriebsanzeige, 6-Achsen-IMU, Vibrationsmotor, I2S-Codec, Verstärker, Lautsprecher, RTC, Netzschalter, Reset-Taste, 10 x RGB-LEDs
-
TF-Kartensteckplatz (unterstützt bis zu 16 GB)
-
Eingebauter 500-mAh-Lithium-Ionen-Akku, ausgestattet mit Power-Management-Chip
-
Validiert durch das AWS Device Qualification Program
-
Kompatibel mit der Multiplattform-Entwicklung:

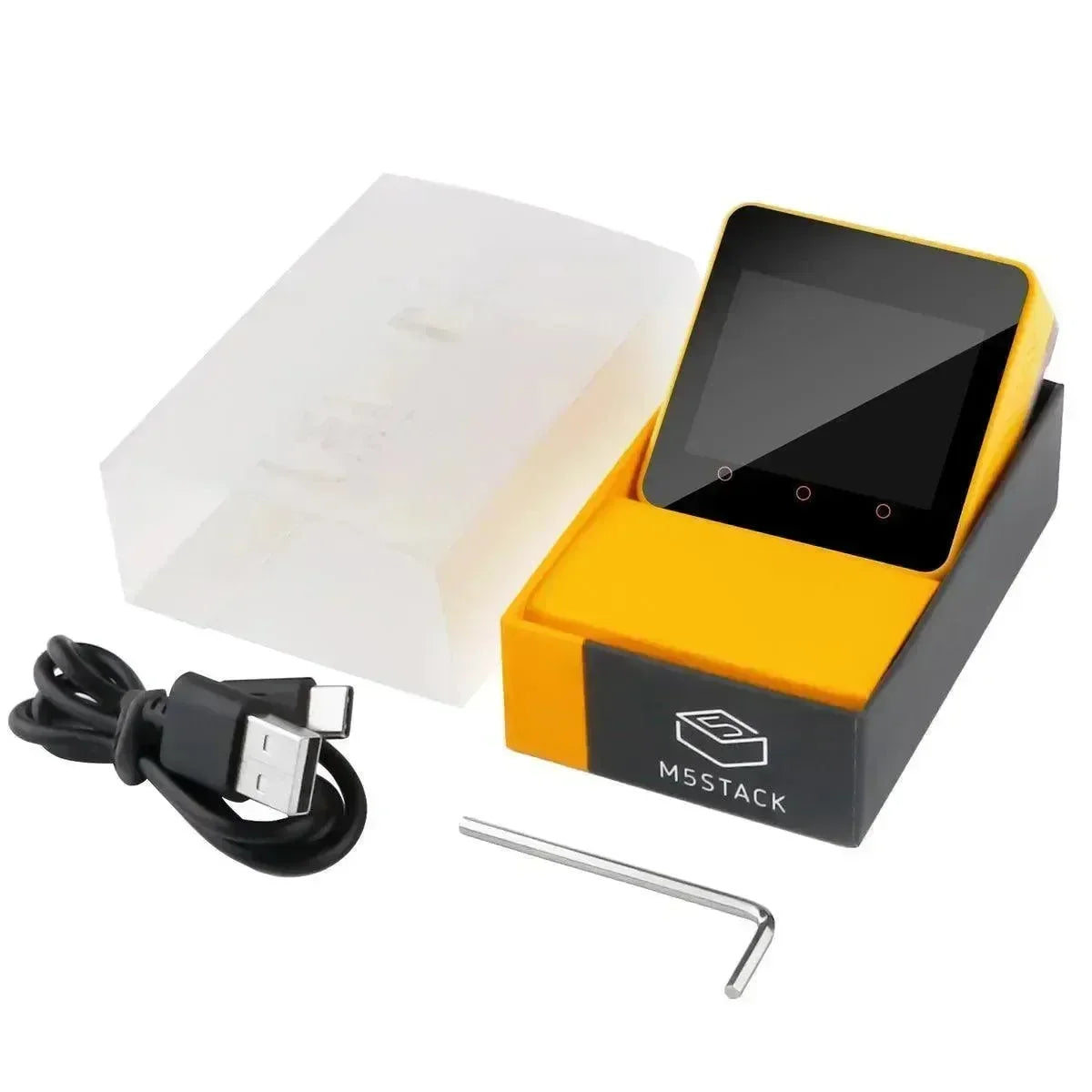

Enthalten
-
1x M5Stack Core2
-
1x M5GO Bottom2 für AWS
-
1x USB Typ C (50 cm)
-
1x INBUSSCHLÜSSEL
Anwendung
-
Internet of Things-Controller
-
MINT-Bildung
-
DIY Projekte
Spezifikation
| Ressourcen | Parameter |
|---|---|
| ESP32-D0WDQ6-V3 | 240-MHz-Dual-Core, 600 DMIPS, 520 KB SRAM, WLAN |
| Blitz | 16MB |
| PSRAM | 8MB |
| Hardware-Verschlüsselungschip | ATECC608B-TNGTLSU-G (Adresse 0x35) |
| Eingangsspannung | 5 V bei 500 mA |
| Host-Schnittstelle | TypC x1, POGO PIN x1, I2C x1, GPIO x1, UART x1 |
| Programmierbares LED-Licht | SK6812*10 |
| Taste | Ein-/Aus-Taste, RST-Taste, virtuelle Bildschirmtaste * 3 |
| Vibrationserinnerung | Vibrationsmotor |
| IPS-LCD-Bildschirm | 2,0"@320*240 ILI9342C |
| Kapazitiver Touchscreen-IC | FT6336U |
| Lautsprecher | 1W-0928 |
| Mikrofon | SPM1423 |
| I2S-Leistungsverstärker | NS4168 |
| NASE | MPU6886 |
| Echtzeituhr | BM8563 |
| PMU | AXP192 |
| USB-Chip | CP2104 |
| DC-DC-Boost | SY7088 |
| TF-Kartensteckplatz | Unterstützt bis zu 16G |
| Lithium Batterie | 500 mAh bei 3,7 V |
| Antenne | 2,4G 3D-Antenne |
| Arbeitstemperatur | 0 °C bis 40 °C (32 °F bis 104 °F) |
| Nettogewicht | 101 g |
| Bruttogewicht | 108 g |
| Produktgröße | 54 x 54 x 24 mm |
| Packungsgrösse | 90 x 60 x 27 mm |
| Schalenmaterial | Kunststoff (PC) |

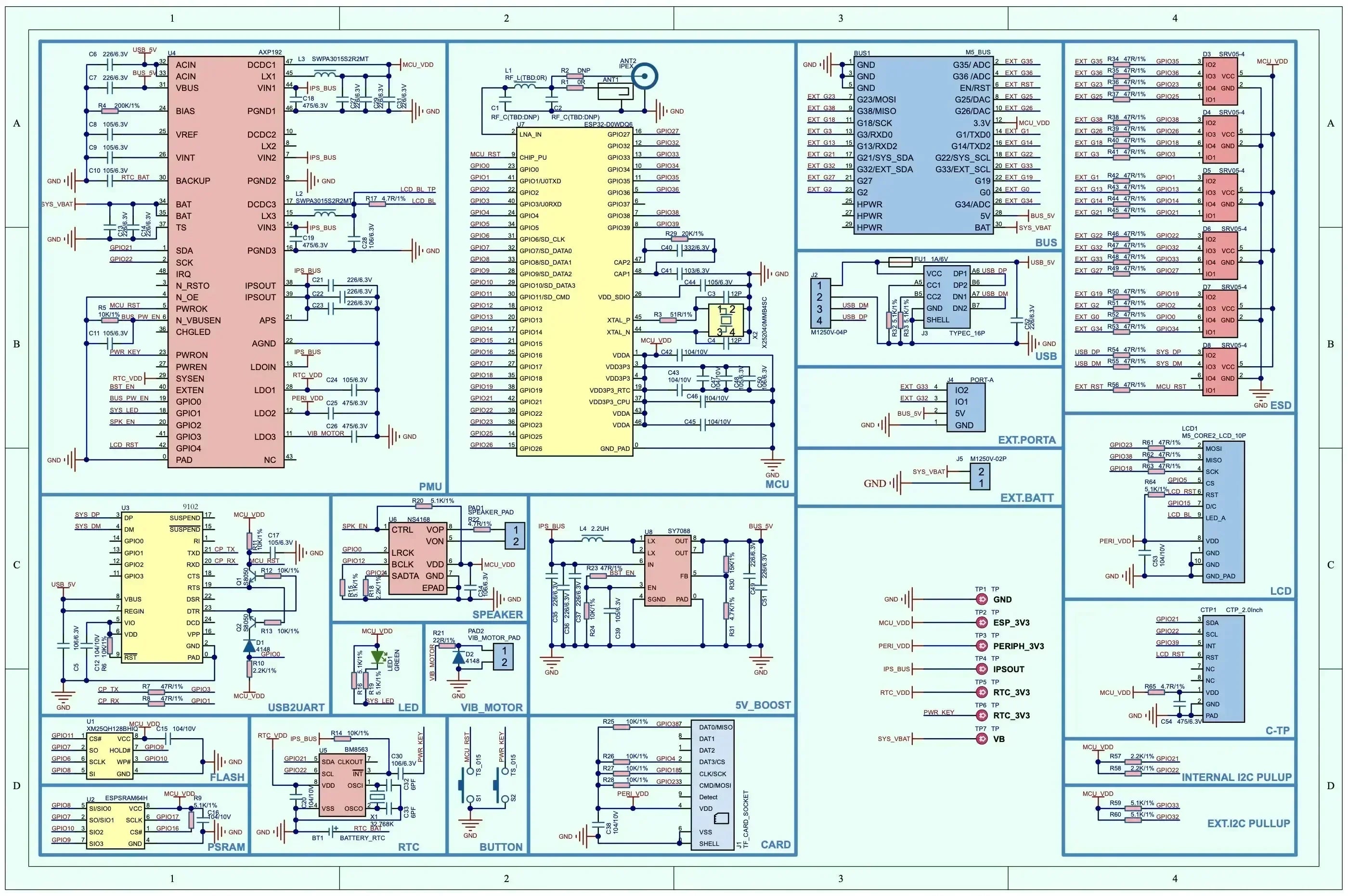

Schaltpläne
PinKarte
LCD und TF-Karte
LCD :320x240 TF-Karte Maximale Größe 16GB
| ESP32-Chip | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| AXP192-Chip | AXP_IO4 | AXP_DC3 | AXP_LDO2 | |||||
| ILI9342C | MISO | RAUCH | SCK | ES | Gleichstrom | RST | BL | PWR |
| ESP32-Chip | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| TF-Karte | MISO | RAUCH | SCK | ES |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-Chip | GPIO21 | GPIO22 | GPIO39 |
|---|---|---|---|
| AXP192 | |||
| FT6336U | SDA | SCL | INT |
Mikrofon & NS4168
| ESP32-Chip | GPIO12 | GPIO0 | GPIO2 | AXP_IO2 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATEN | SPK_DE | |
| SPM1423 | CLK | DATEN |
AXP Power Indicator Light
| AXP192 | AXP_IO1 | AXP_LDO3 |
|---|---|---|
| Grüne LED | Vcc | / |
| Vibrationsmotor | Vcc |
Echtzeituhr
| ESP32-Chip | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP192 | AXP_PWR | ||
| BM8563 | SDA | SCL | INT |
IMU (3-Achsen-Gyroskop & 3-Achsen-Beschleunigungsmesser) & Pogo-Pin
| ESP32-Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| Pogo-Pin | SDA | SCL |
USB-zu-Seriell-Chip
| ESP32-Chip | GPIO1 | GPIO3 |
|---|---|---|
| CP2104 | RXD | TXD |
PSRAM
| ESP32-Chip | GPIO8 | GPIO7 | GPIO10 | GPIO9 | GPIO17 | GPIO16 |
|---|---|---|---|---|---|---|
| ESP-PSRAM64H | SI/SIO0 | SO/SIO1 | SIO2 | SIO3 | SCLK | CS# |
SK6812-LED
| ESP32-Chip | GPIO25 |
|---|---|
| SK6812-LED | DATEN |
Interner I2C-Anschluss
| ESP32-Chip | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | SDA | SCL |
| AXP192 | SDA | SCL |
| BM8563 | SDA | SCL |
| FT6336U | SDA | SCL |
| ATECC608 | SDA | SCL |
Ladestrom gemessener Wert
| Ladestrom | Vollständig aufgeladener Strom (Gerät AUS) | Vollständig aufgeladener Strom (Gerät eingeschaltet) |
|---|---|---|
| 0,219A | 0,055 A | 0,147 A |
