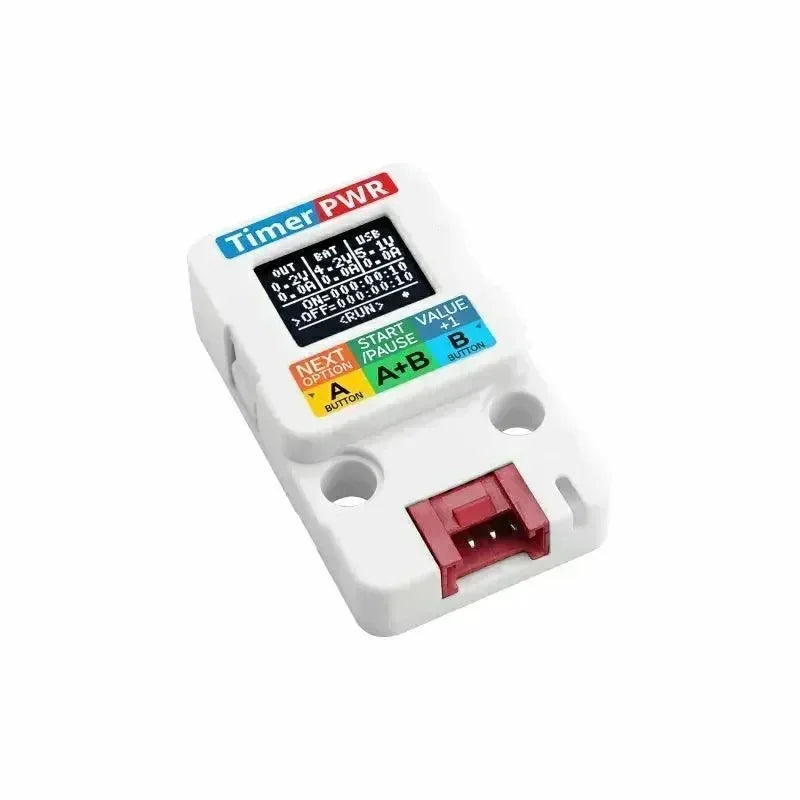

M5Stack Timer-Netzteil mit OLED-Display (INA3221)

M5Stack Timer-Netzteil mit OLED-Display (INA3221)

14,95 €

Die TimerPWR Einheit ist eine zeitgesteuerte Stromversorgungseinheit, die eine Reihe von Funktionen bietet, einschließlich Laden und Entladen, zeitgesteuertem Schalten, Bildschirmanzeige und Boost-Ausgang. Das Gerät verfügt über einen internen STM32-Mikrocontroller, der RTC und die Gesamtsteuerung implementiert, sodass Benutzer automatische Ein-/Ausschaltzeiten nach Bedarf einstellen können. Das Gerät wird über die Type-C-Schnittstelle mit Strom versorgt und kann über eine 1.25-2P-Schnittstelle an eine externe wiederaufladbare Batterie angeschlossen werden. Die Einheit enthält einen eingebauten Batterieladekreis, der einen Ladestrom von 330mA unterstützt. Darüber hinaus integriert die Einheit einen integrierten DCDC-Boost-Schaltkreis, der über den Grove-Anschluss eine 5V/800mA (1400mA @ 1C Batterieleistung) Stromversorgung für externe Geräte bereitstellt. Außerdem ist der INA3221-Sensor in das Design integriert, der eine Echtzeitüberwachung des Strom- und Spannungs-Ein- und Ausgangs ermöglicht. Die Einheit ist mit einem 0,66-Zoll-OLED-Display und zwei Seitentasten für die Benutzerinteraktion ausgestattet, die es den Benutzern ermöglichen, den Echtzeit-Systemstatus anzuzeigen und Einstellungen einfach zu ändern. Parameter wie Ein-/Ausschalten können über die Seitentasten oder über den I2C-Bus über die Grove-Schnittstelle mit I2C-Befehlen eingestellt werden. Dieses Produkt eignet sich für Smart Homes, industrielle Automatisierung und zeitgesteuerte Steuergeräte.



M5Stack Timer Power Unit Anleitung

Anleitung zur Verwendung der M5Stack TimerPWR Einheit: Vollständiger Funktionsleitfaden



Funktionen

  • RTC-Zykluszeitsteuerung
  • Batterieversorgung
  • Eingebauter DCDC-Boost-Schaltkreis
  • Strom-/Spannungsüberwachung
  • OLED-Display
  • Grove-Schnittstelle
  • Knopf-gesteuerter Ein-/Aus-Modus



Enthält

  • 1x TimerPWR Einheit
  • 1x HY2.0-4P Grove-Kabel (20cm)



Anwendungen

  • Zeitgesteuerte Steuergeräte
  • Tragbare elektronische Geräte
  • Stromversorgung von Sensorknoten



Spezifikationen

Spezifikation Parameter
MCU STM32G031G8U6
Eingangsspannung Unterstützt 5V DC-Eingang (über Type-C-Schnittstelle)
Ausgangsspannung Eingebauter DCDC-Boost-Schaltkreis, Ausgang 5V für externe Geräte
Batterieversorgung 3,7V Polymer-Lithium-Batterie
Display-Bildschirm 0,66-Zoll OLED-Display, Auflösung 64x48, SPI-Kommunikation
Schnittstellen Type-C-Schnittstelle: zum Laden der Batterie (kann den Grove-Anschluss nicht direkt mit Strom versorgen)
Grove-Schnittstelle: für externe Sensoren und Module, unterstützt Kommunikation und Stromausgang
Batterieschnittstelle: 1,25mm@2P
I2C-Kommunikationsadresse 0x56
Stromsensor INA3221
Ladestrom DC5V@330mA
Ladechip LGS4056H
Ladetemperatur 55°C
Maximaler Stromausgang des Grove-Anschlusses Abhängig von Batteriekapazität und Entladefähigkeit, z.B.:
1400mAh@1C 3.7V: DC4.96V@800mA
500mAh@1C 3.7V: DC4.97V@700mA
110mAh@1C 3.7V: DC5.03V@400mA
Standby-Strom DC4.2V@36.67uA
Betriebstemperatur 0-40 °C
Produktabmessungen 40*24*11mm
Verpackungsmaße 136*92*14mm
Produktgewicht 7.6g
Paketgewicht 12.9g
