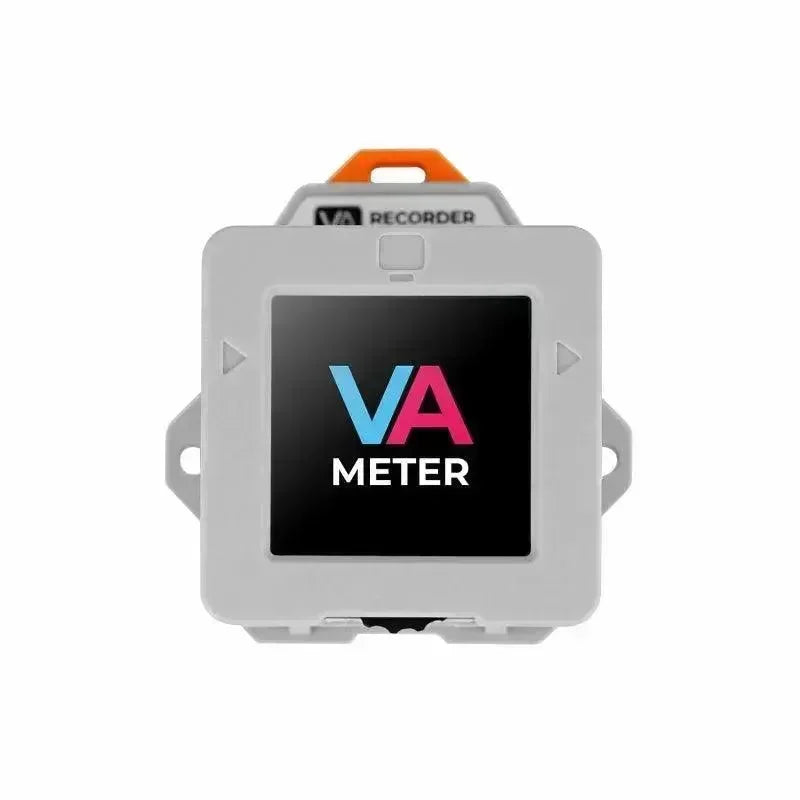

M5Stack Spannungs- und Stromstärkemessgerät mit M5StampS3
Das M5Stack Spannungs- und Strommessmodul mit M5StampS3 ist ein kompaktes, hochpräzises digitales Multimeter-Modul, das für moderne IoT-Systemintegration und Embedded-Projekte entwickelt wurde. Basierend auf dem fortschrittlichen ESP32-S3 MCU (über M5StampS3) liefert dieses Modul präzise Gleichspannungs- und Strommesswerte und ist ideal zur Überwachung des Stromverbrauchs, zur Diagnose von Geräten und zur Echtzeit-Analyse für intelligente Anwendungen.
Mit integrierter Wi-Fi und Bluetooth Drahtlosverbindung können Sie elektrische Daten aus der Ferne erfassen und analysieren, in Cloud-Plattformen integrieren oder benutzerdefinierte Web-Dashboards entwickeln. Das benutzerfreundliche Plug-and-Play-Design gewährleistet nahtlose Kompatibilität mit anderen M5Stack-Produkten und ermöglicht schnelles Prototyping sowie schnelle Bereitstellung in verschiedenen IoT-Szenarien.
Ideal für Anwendungen wie industrielle Maschinendiagnose, Fernüberwachung, intelligente Netzlösungen, Laborgeräteüberwachung und DIY-Elektronik ist dieses vielseitige Messgerät das bevorzugte Werkzeug für Entwickler, Ingenieure und Bastler, die zuverlässige Strommessung und Datenkommunikation in einem kompakten Gerät benötigen.
Eigenschaften
- Präzise Messung: Misst genau Gleichspannung und Strom für Ihre Projekte.
- Leistungsstarker Kern: Integriertes M5StampS3 Modul mit einem ESP32-S3 MCU.
- Drahtlose Konnektivität: Unterstützt Wi-Fi und Bluetooth für Echtzeit-Datenübertragung und Fernüberwachung.
- Einfache Integration: Plug-and-Play-Design, vollständig kompatibel mit dem gesamten M5Stack-Ökosystem.
- Großer Messbereich: Geeignet für vielfältige Anwendungen wie Gerätetests, intelligente Energieerfassung und IoT-Datenerfassung.
- Kompaktes Design: Platzsparende Bauform, einfach in verschiedene elektronische Systeme integrierbar.
Lieferumfang
- 1 x M5Stack Spannungs- und Strommessmodul (mit M5StampS3)
- 1 x GROVE Verbindungskabel
- 1 x Schraubklemme
- 1 x Schnellstartanleitung
Anwendungen
- Energieüberwachung von intelligenten Geräten und Haushaltsgeräten
- IoT-basierte Fernmessung und Diagnostik
- Industrielle Ausrüstungs- und Gerätetests
- DIY-Projekte und Maker-Experimente
- Batteriemanagement- und Solarsysteme
- Prototyping von Edge-Intelligence-Lösungen
Spezifikation
| Ressourcen | Parameter |
|---|---|
| Leistungserkennungschip | INA226 |
| SoC | ESP32S3FN8@Xtensa® 32-Bit LX7 Dual-Core-Prozessor bis zu 240 MHz |
| Blitz | 8MB Flash |
| PSRAM | Nicht verfügbar |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz Wi-Fi) |
| Bildschirm | 1,3 Zoll@ 240*240 Pixel |
| Bildschirmtreiber | ST7789 |
| PD Ein-/Ausgangsleistung | 5-24V@0-5A |
| Stromerkennungsauflösung | 2.5uA/250uA |
| Stromabtastfehler | Kleiner Strom (1-100mA) Abtastfehler: 1,01% Großer Strom (100mA-5A) Abtastfehler: 0,94% UA-Stromabtastfehler: 0,69% |
| Stromverbrauch (Werk-Firmware) | SSTAMP_S3 USB-Stromversorgung: DC5V/123,5mA PD-Eingangsversorgung: DC5V/118mA DC12V/66,8mA DC24V/26mA |
| PD-Ausgangsfähigkeit | DC24V/3A 68℃ DC24V/5A 92℃ |
| Benutzerinteraktion | Drehgeber-Schalter, Reset-Taste, Boot-Taste und Platine |
| INA226 Kommunikationsadresse | Zwei Erkennungs-Chips INA226:0x40/0x41 |
| Relais | DC 5-24V @5A |
| Betriebstemperatur | 0-40°C |
| Produktgröße | VAMeter 36*36*14,7mm VAMeter 36*36*20,3mm Schienenbefestigung 51,5*48*5,5mm |
| Verpackungsgröße | 150*93*30mm |
| Produktgewicht | VAMeter:17,7g VAMeter Basis:25,8g Schienenbefestigung 4g |
| Verpackungsgewicht | 68.1g |
Häufig gestellte Fragen
F: Welchen Spannungs- und Strombereich kann dieses Messgerät verarbeiten?
A: Es unterstützt Gleichspannung von 6V bis 36V und Stromstärken bis zu 5A.
F: Ist es programmierbar? Kann ich Arduino oder MicroPython verwenden?
A: Ja! Der onboard ESP32-S3 unterstützt Arduino IDE, MicroPython und ESP-IDF.
F: Wie funktioniert die Datenübertragung?
A: Daten können drahtlos über Wi-Fi/Bluetooth gesendet oder über UART ausgegeben werden.
F: Kann ich dieses Modul für Industrieprojekte verwenden?
A: Absolut. Es eignet sich sowohl für Bildungs- als auch für industrielle IoT-Szenarien.
F: Ist das Modul mit anderen M5Stack-Produkten Plug-and-Play?
A: Ja, es ist vollständig kompatibel mit dem M5Stack-Ökosystem und unterstützt GROVE-Standardanschlüsse.
Warum dieses Messgerät wählen?
- Genau Messwerte und drahtlose Daten direkt zur Hand
- Einfache Programmierung mit gängigen Entwicklungsplattformen
- Bauen und überwachen Sie Ihre intelligenten Projekte schneller und intelligenter
Tipps：
Download-Modus: Um in den Download-Modus zu gelangen, halten Sie die G0-Taste am VAMeter gedrückt, bevor Sie es einschalten, und lassen Sie sie nach dem Einschalten los.
Schaltpläne
