M5Stack M5Stamp-S3A ESP32S3 Modul
incl. VAT
In Stock & Ready to Ship

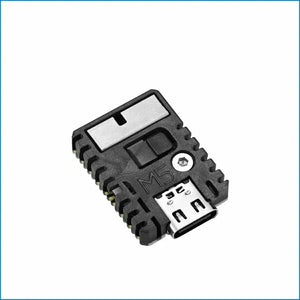

M5Stack M5Stamp-S3A ESP32S3 Modul
⚙️ Stamp-S3A Embedded-Modul

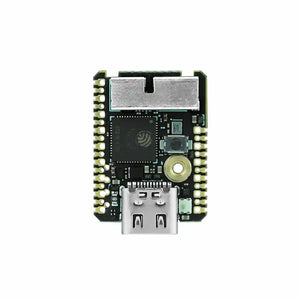

Wir stellen vor: das Stamp-S3A, ein hochmodernes Embedded-Modul mit dem Espressif ESP32-S3FN8.
-
🖥️ 240 MHz Xtensa® 32-Bit LX7 Dual-Core-Prozessor → herausragende Leistung für vielfältige Anwendungen
-
💾 8 MB Flash-Speicher → reichlich Speicher für Projekte
-
🌈 Programmierbare RGB-LED + 🔘 Benutzertaste → verbesserte Interaktivität
-
📡 Innovatives 3D-Antennendesign → überlegene drahtlose Kommunikation, ideal für IoT
-
🔌 23 GPIOs verfügbar → einfache Integration über 1,27 mm / 2,54 mm Raster SMT/DIP Stiftleisten oder Buchsen
-
🚀 Ermöglicht Entwicklern, schnell Anwendungen zu erstellen & bereitzustellen mit minimalem Aufwand
Eigenschaften
- ESP32-S3FN8 (2,4 GHz Wi-Fi)
- Dual-Core Prozessor für Multitasking-Fähigkeiten

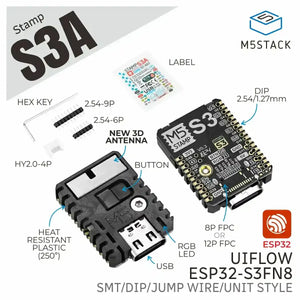

- Robustes Toolkit unterstützt mehrere Anwendungsformen (SMT, DIP, Fly-Wire usw.)
- Integrierte Komponenten: programmierbare RGB-LED und physischer Taster
- Entwicklungsunterstützung für Arduino IDE
- Kompatibel mit PlatformIO

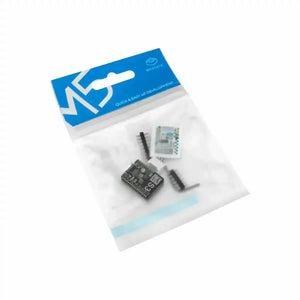

Enthält
- 1 x Stamp-S3A Modul
- 1 x Benutzerhandbuch
- 1 x Schraube (M2,5 x 16)
- 1 x 12,5 x 5,8 mm Kühlkörper
- 1 x Schlüssel-Schraube (1 Stück für M2-Schraube)
Anwendungen
- Smart-Home-Geräte
- Industrielle Steuerungsterminals
- Wearable Elektronik
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| Spezifikationsmodell | ESP32-S3FN8 |
| DC-DC | MUN3CAD0-5C |
| Blitz | 8 MB |
| Eingangsspannung | DC 5V |
| Berührungssensor | SPI, I2C, GPIO, Impulszähler |
| IO-Schnittstellen | 23 |
| IO-Rastermaß | 1,27 mm und 2,54 mm |
| LCD-Pin-Anzahl | 0,6 mm 12P bis 2P 0,8 P |
| Betriebstemperatur | 0 – 40 °C |
| Produktgröße | 30.0 × 47.7 mm |
| Produktgewicht | 2,9 g |
| Paketgröße | 183,0 × 91,0 × 10,5 mm |
| Gewicht | 17 g |
Produktvergleich
| Produktvergleichspunkt | Stamp-S3A | Stamp-S3 |
|---|---|---|
| RGB-LED-Steuerlogik | RGB-LED wird vielfältig mit aktuellen PCB-Busprotokollen multiplexiert | Standarddesign |
| Antennendesign | Optimiertes Antennendesign mit besserer Leistung | Konventionelles Antennendesign |
| Verbesserte Fütterungsreichweite | Verbesserte Reichweite (40 – 30 m) | Standard-Spezifikation |
| Stromversorgung | USB-Stromversorgung: DC 5V, 500mA | USB-Stromversorgung: DC 5V, 500mA |
Erfahren Sie
Download-Modus
Um in den Download-Moduszu gelangen, folgen Sie diesen einfachen Schritten:
- Drücken und halten Sie die G0-Taste am Stamp-S3A.
- Halten Sie die Taste gedrückt und schalten Sie das Gerät ein.
- Nachdem die Stromversorgung eingeschaltet ist, lassen Sie die G0-Taste los.
Zusätzliche Hinweise
-
ESP32-S3 Pins G0 und G46: Diese Pins sind Strapping-Pins, die den Boot-Modus bestimmen. Standardmäßig ist G0 hochgezogen, während G46 intern nach unten gezogen ist, was dem Chip ermöglicht, normal vom SPI-Flash zu booten. Seien Sie vorsichtig, G46 nicht vor dem Booten des Chips auf High zu ziehen; andernfalls startet er nicht korrekt. Bitte beachten Sie den Strapping-Pin-Abschnitt im ESP32-S3-Datenblatt für detaillierte Informationen.
-
Ein SPI-Interface für ein TFT-Display ist auf der Rückseite des Moduls reserviert. Die kompatiblen FPC-Steckverbinder-Spezifikationen sind 8 PIN und 12 PIN.
Schaltpläne

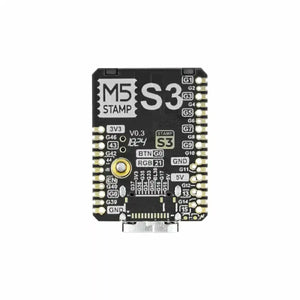

Pinbelegung
Modellgröße
Datenblätter
Software
Arduino
UiFlow2
