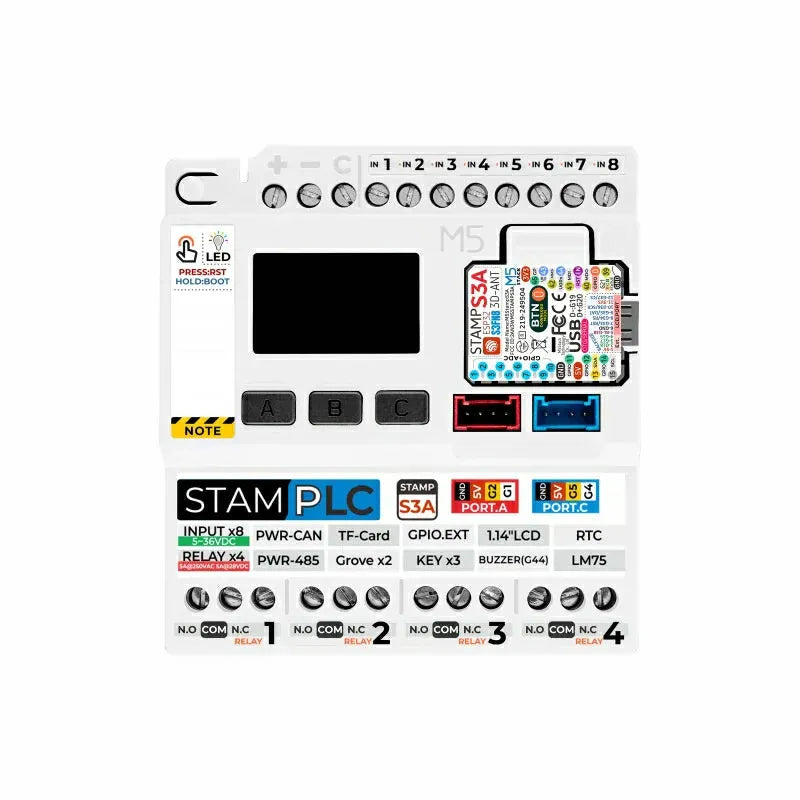

M5Stack M5Stamp PLC-Controller mit M5StampS3

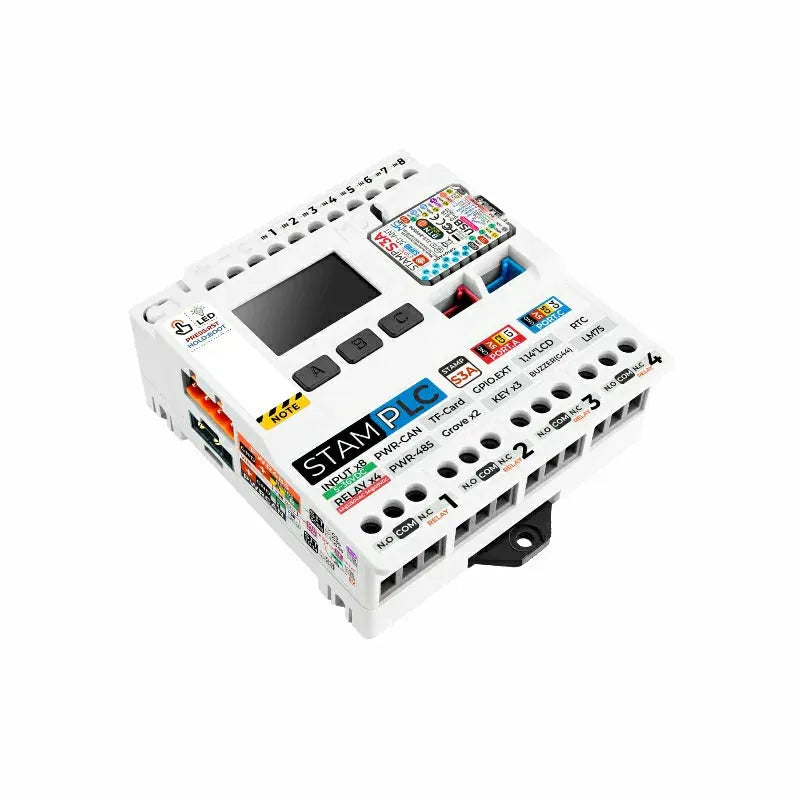

StamPLC ist ein IoT-programmierbarer Logikcontroller, der für die industrielle Automatisierung und Fernüberwachung entwickelt wurde. Das Produkt basiert auf dem StampS3A Steuermodul, das nicht nur leistungsstarke Verarbeitungskapazitäten bietet, sondern auch eine effiziente drahtlose Konnektivität bereitstellt. In Bezug auf Steuerung bietet der StamPLC 8 opto-isolierte digitale Eingänge und 4 Relaisausgänge (die sowohl AC- als auch DC-Lasten unterstützen), zusammen mit einem GPIO.EXT-Port und 2 Grove-Schnittstellen, die die Integration verschiedener Sensoren und Aktuatoren sowohl einfach als auch zuverlässig machen. Gleichzeitig kann das Gerät über die integrierten PWR-CAN und PWR-485 Schnittstellen nahtlos in industrielle Feldbusnetzwerke integriert werden, was die Fernübertragung von Daten und die zentrale Steuerung ermöglicht. Für die Mensch-Maschine-Interaktion verfügt das Produkt über ein 1,14-Zoll-Farb Display, einen RESET/BOOT-Knopf, 3 Benutzerknöpfe und einen Buzzer, die die Echtzeit-Parameterkonfiguration und Statusüberwachung erleichtern und die Benutzer im Falle von Anomalien alarmieren können. Um rauen industriellen Umgebungen standzuhalten, unterstützt der StamPLC einen breiten Spannungsbereich (DC 6–36V) und ist für die DIN Schienenmontage konzipiert, um eine sichere Installation zu gewährleisten; der integrierte Micro SD Kartenslot erleichtert zudem die Datenspeicherung und Firmware-Updates. Darüber hinaus integriert sein Umgebungsüberwachungssystem einen LM75BDP Temperatursensor und einen INA226AIDGSR Spannungs-/Stromsensor für Echtzeit-Feedback zum Betrieb des Geräts, während das RTC (RX8130CE) Modul eine genaue Zeitsynchronisation und Protokollaufzeichnung gewährleistet. Die Werksfirmware lädt automatisch Daten auf die EZDATA Cloud-Plattform von M5 hoch, erstellt Überwachungsseiten und bietet den Benutzern bequemen Fernzugriff und Steuerung über die Cloud. Dieses Produkt eignet sich für industrielle Automatisierung, Fernüberwachung, intelligente Fertigung und andere Anwendungen.

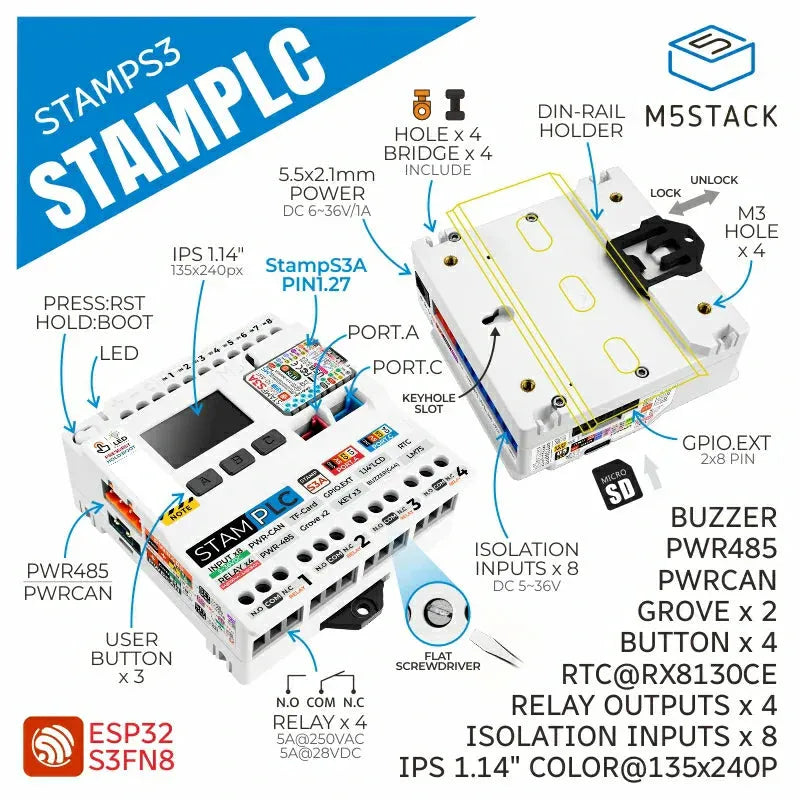

Merkmale
- StampS3A Steuerungsmodul (ESP32-S3FN8)
- EZData Cloud Monitoring
- 8 opto-isolierte digitale Eingänge
- 4 Relaisausgänge (AC/DC)
- 1,14-Zoll-Farbdisplay (ST7789v2)
- PWR-CAN & PWR-485 Schnittstellen
- Breite Spannungseingang (DC 6–36V)
- Spannungs-/Stromsensor
- Interner Temperatursensor
- Benutzerschaltflächen
- Micro SD-Kartensteckplatz
- DIN-Schienenmontage
- Summer
- Grove-Schnittstelle
- RTC-Modul
- Entwicklungsplattform
UIFlow 2.0
Arduino IDE
ESP-IDF

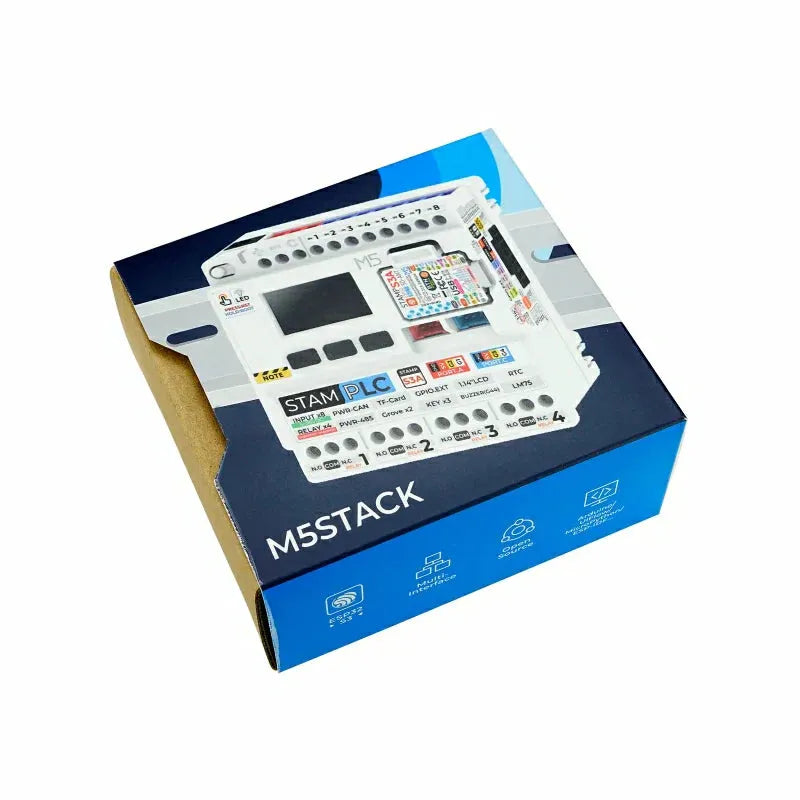

Enthält
- 1 x Stempel-SPS
- 4 x Montageset
- 4 x Schraubenklemmen
Anwendungen
- Industrielle Automatisierung und Fernsteuerung
- Verteilte Steuerungssysteme
- Intelligentes Energiemanagement
- Intelligente Fertigung
Technische Daten
| Spezifikation | Parameter |
|---|---|
| Steuermodul | StampS3A Steuerungsmodul, basierend auf ESP32-S3FN8, mit 8MB Flash, 2.4GHz Wi-Fi |
| BLITZ | 8MB |

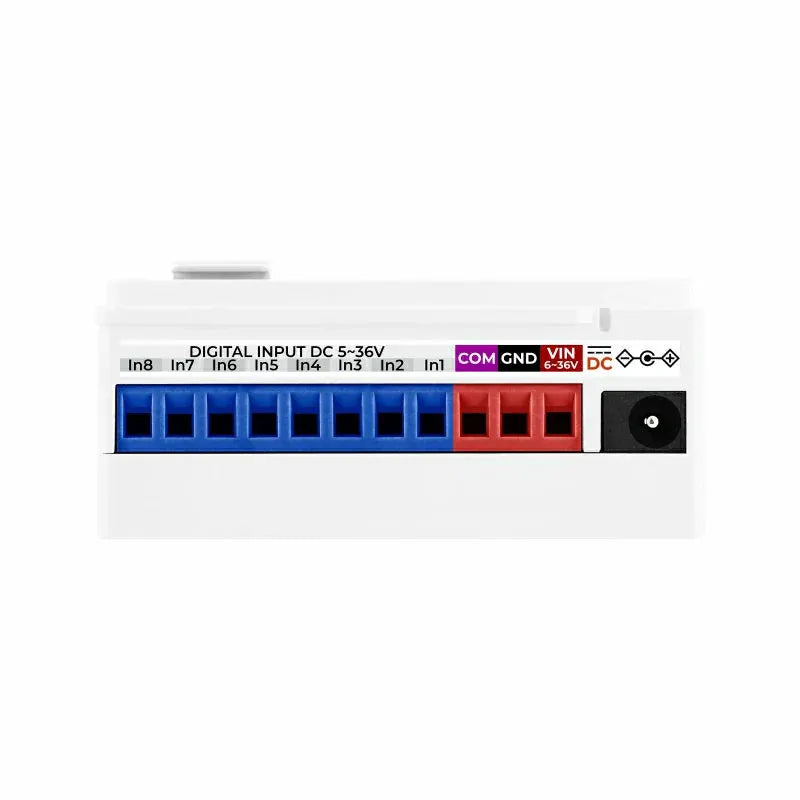

| Digitale Eingänge | 8 opto-isolierte digitale Eingänge, Eingangs-Spannungsbereich: DC 5~36V |
| Digitale Ausgänge | 4 Relaisausgänge |
| Relais | Wechselstrom – 5 A bei 250 V Gleichstrom – 5 A bei 28 V |
| Gleichstromversorgung | Unterstützt einen breiten Spannungsbereich von DC 6–36V @ 1A DC-Stromanschluss: DC5521 (weiblich, 5,5 x 2,1 mm, Mitte positiv, außen negativ) |
| Erweiterungsschnittstellen | GPIO.EXT-Schnittstelle, 2 Grove-Schnittstellen |

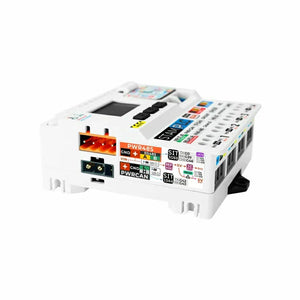

| Kommunikationsschnittstellen | Onboard PWR-CAN und PWR-485 Schnittstellen |
| PWR-CAN-Schnittstelle | XT30(2+2)PW-M |
| PWR-485-Schnittstelle | HT3.96-4P |
| Anzeige | 1,14-Zoll-Farbdisplay (135×240 Auflösung), betrieben von ST7789v2-Chip |
| Interaktive Steuerungen | 1 RESET/BOOT-Taste, 3 Benutzertasten, Summer |
| Datenspeicherung | Eingebauter Micro SD-Kartensteckplatz |
| Sensoren | LM75 Temperatursensor, INA226 Spannungs-/Stromsensor, RTC (RX8130CE) |
| IO-Port-Ladefähigkeit | 2×8 Anschluss maximale Last: DC-4,76V @ 700mA Grove-Portlasttest: DC-4,81V @ 700mA |
| Energieaufnahme | Standby-Strom: (5V Versorgung) DC-5V @ 21,60mA, (12V Versorgung) DC-12V @ 15,22mA Betriebsstrom: (5V Versorgung) DC-5V @ 93,89mA, (12V Versorgung) DC-12V @ 47,84mA |

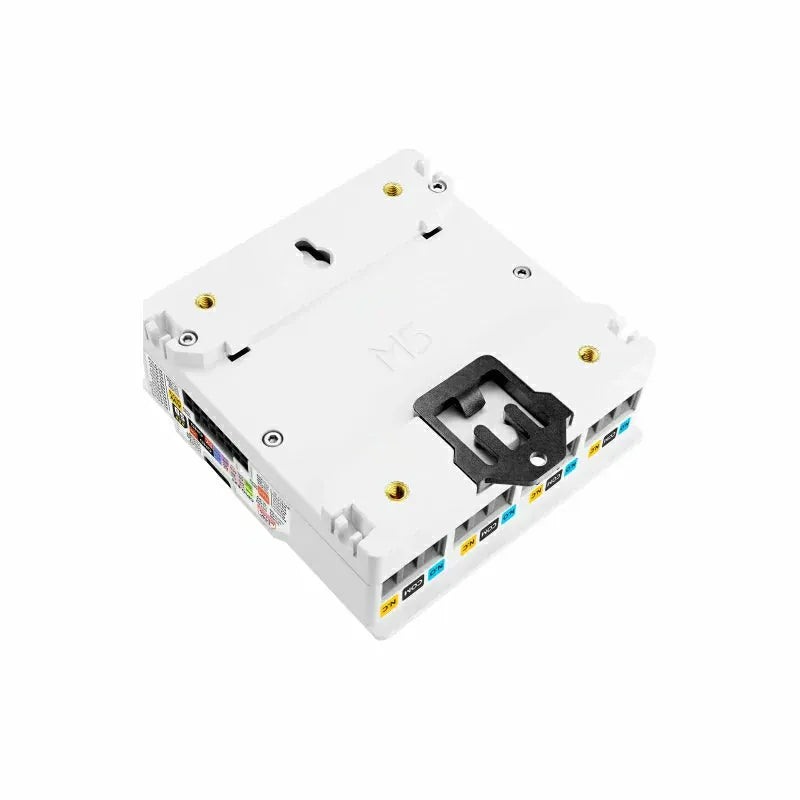

| Installationsmethode | DIN-Schienenmontage |
| Betriebstemperatur | 0–40 °C |
| Produktgröße | 72,0 × 80,0 × 33,4 mm |
| Produktgewicht | 139.4g |
| Verpackungsgröße | 102,0 x 94,0 x 37,0 mm |
| Bruttogewicht | 163.7g |

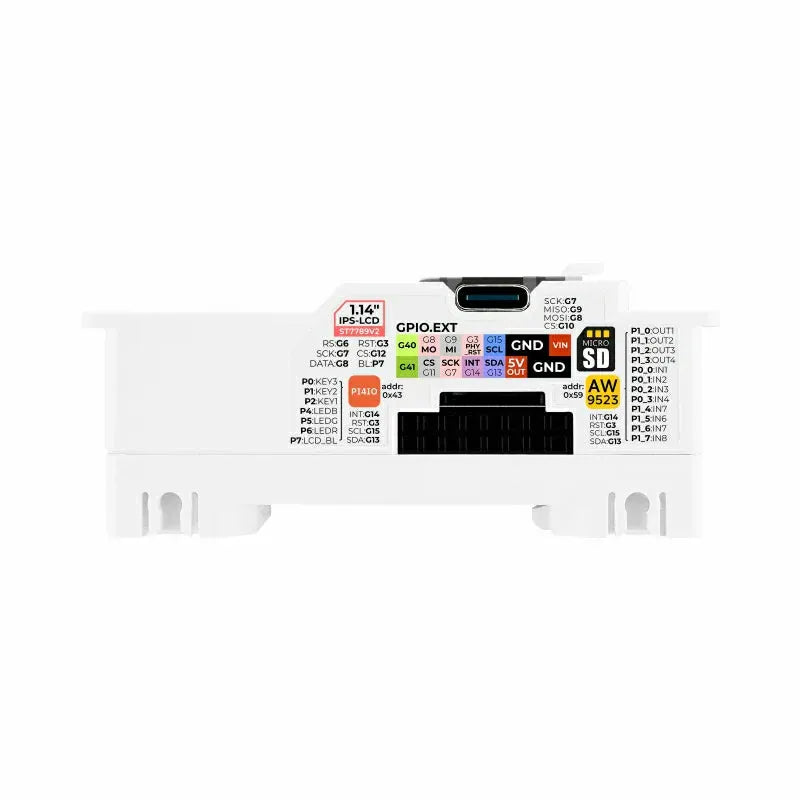

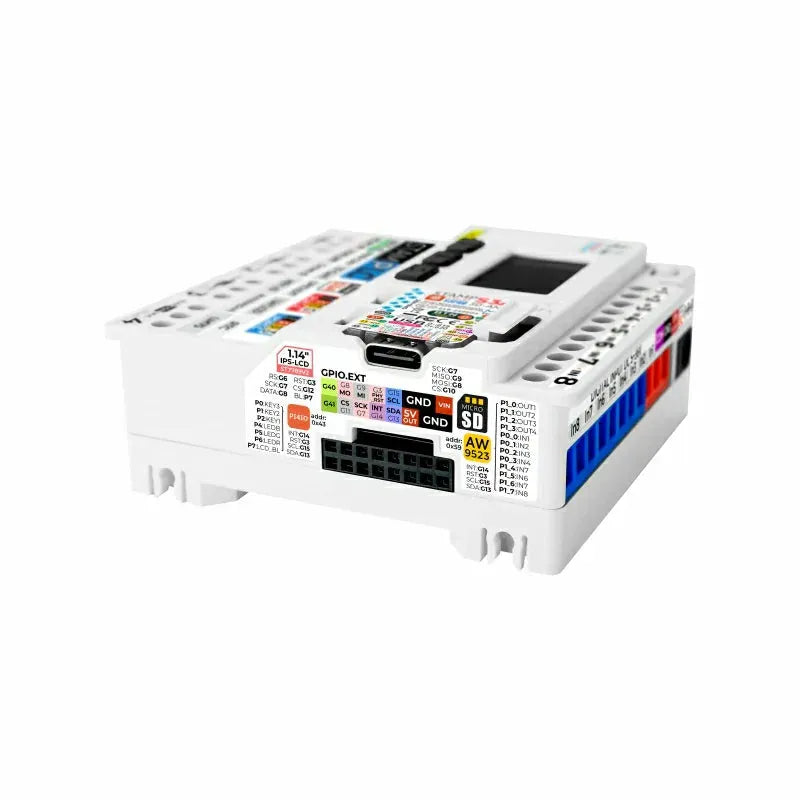

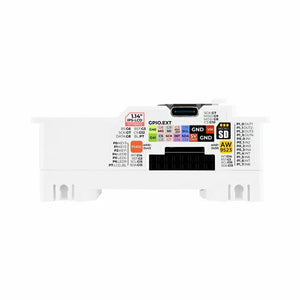

Schaltpläne
Pinnwand

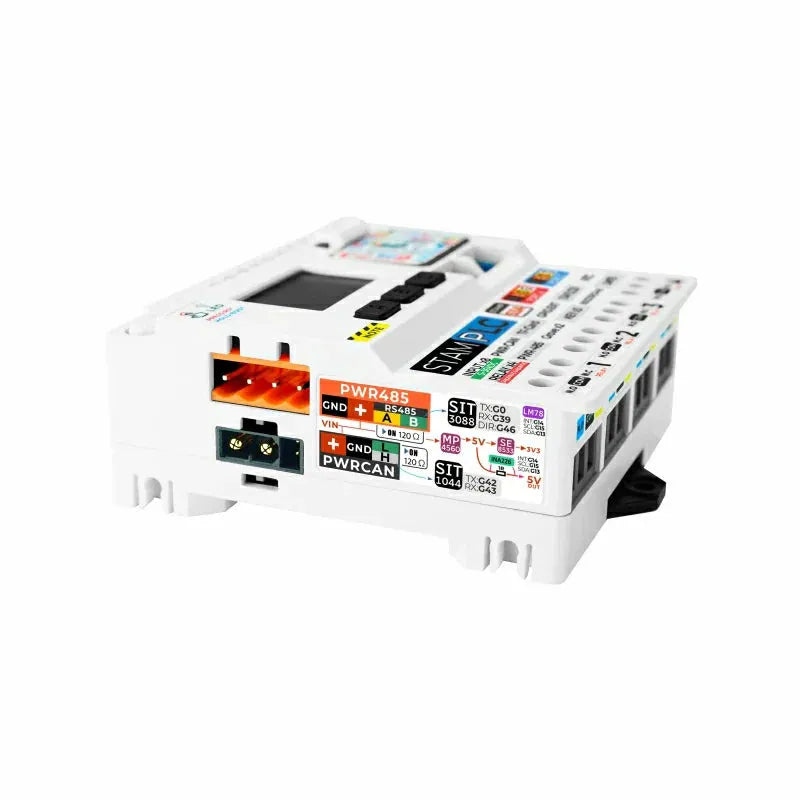

PWR-485 und PWR-CAN
| StempelS3A | G42 | G43 | G0 | G39 | G46 |
|---|---|---|---|---|---|
| PWR-CAN | CAN_TX | CAN_RX | |||
| PWR-485 | RS485_TX/BOOT | RS485_RX | RS485_DIR |
RGB & Benutzerknöpfe A/B/C
- Gesteuert über PI4IOE5V6408 (0x43)
| StempelS3A | G15 | G13 | G14 | G3 |
|---|---|---|---|---|
| PI4IOE5V6408 | SCL | SDA | INT | RST |
| PI4IOE5V6408 | Platz 6 | Platz 5 | Platz 4 | Platz 2 | Platz 1 | P0 |
|---|---|---|---|---|---|---|
| RGB | R | G | B | |||
| Taste | SCHLÜSSEL | TASTE B | KEYC |
Micro SD-Kartensteckplatz
| StempelS3A | G9 | G10 | G7 | G8 |
|---|---|---|---|---|
| Micro SD | MISO | CS | SCK | GELD |
Sensor
| StempelS3A | G15 | G13 | G14 |
|---|---|---|---|
| INA226AIDGSR | SCL | SDA | INT |
| LM75BDP | SCL | SDA | INT |
| RX8130CE | SCL | SDA | INT |
LCD
| StempelS3A | G8 | G7 | G6 | G12 | G3 | PI4IOE5V6408_P7 |
|---|---|---|---|---|---|---|
| LCD | GELD | SCK | RS | CS | RST | LCD_BL |
Summer
| StempelS3A | G44 |
|---|---|
| Summer | BUZZER_PWM |
Relais und Optokoppler
- Gesteuert über AW9523B (0x59)
| StempelS3A | G15 | G13 | G14 | G3 |
|---|---|---|---|---|
| AW9523B | SCL | SDA | INT | RST |

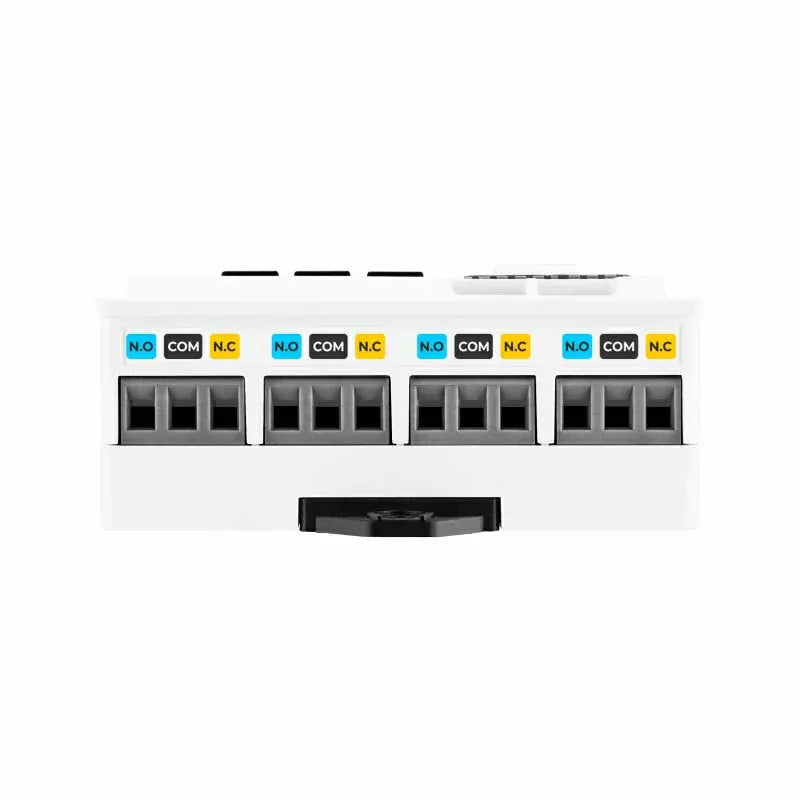

- Relaissteuerung
| AW9523B | P0_0 | P0_1 | P0_2 | P0_3 |
|---|---|---|---|---|
| Relais | RLY_DRV1 | RLY_DRV2 | RLY_DRV3 | RLY_DRV4 |
- Optokopplerausgang
| AW9523B | P0_4 | P0_5 | P0_6 | P0_7 | P1_4 | P1_5 | P1_6 | P1_7 |
|---|---|---|---|---|---|---|---|---|
| EL3H4 | SYS_IN1 | SYS_IN2 | SYS_IN3 | SYS_IN4 | SYS_IN5 | SYS_IN6 | SYS_IN7 | SYS_IN8 |
- Optokoppler-Eingang
| EL3H4 | Beschreibung |
|---|---|
| EXCOM_IN1 | Externes Eingangssignal 1 |
| EXCOM_IN2 | Externes Eingangssignal 2 |
| EXCOM_IN3 | Externes Eingangssignal 3 |
| EXCOM_IN4 | Externes Eingangssignal 4 |
| EXCOM_IN5 | Externes Eingangssignal 5 |
| EXCOM_IN6 | Externes Eingangssignal 6 |
| EXCOM_IN7 | Externes Eingangssignal 7 |
| EXCOM_IN8 | Externes Eingangssignal 8 |
| EXCOM_COM | Gemeinsamer Anschluss |
PORT.A & PORT.C
- PORT.A
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.A | Masse | 5V | SDA | SCL |
| StempelS3A | Masse | 5V | G2 | G1 |
- PORT.C
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.C | Masse | 5V | UART_TX | UART_RX |
| StempelS3A | Masse | 5V | G5 | G4 |
Modellgröße
