[EOL] M5Stack Din Messgerät mit M5StampS3

Artikelnummer: M5-K134
Verkaufspreis €31,40
incl. VAT

Shipping within 72 hours

*Excluding pre-order items

Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

Eine Frage stellen

Garantie- & Rückgaberecht

Gültigkeitsdatum: 7. August 2025

Bei OpenELAB sind wir bestrebt, genaue Produktbeschreibungen zu liefern und hochwertige Produkte bereitzustellen. Sollten Sie Probleme mit Ihrem Kauf haben, benachrichtigen Sie uns bitte innerhalb von 30 Tagen nach Versanddatum.


1. Haftungsausschluss der Garantie

Sofern nicht ausdrücklich in einer spezifischen Vereinbarung oder Bestellung angegeben, übernimmt OpenELAB keine ausdrücklichen oder stillschweigenden Garantien hinsichtlich der Eignung, Zweckmäßigkeit oder Marktgängigkeit eines Produkts für einen bestimmten Zweck oder eine spezielle Verwendung.



2. Garantiebedingungen

Garantiezeitraum

Die Standardgarantiezeit für von OpenELAB verkaufte Produkte beträgt 12 Monate ab Lieferdatum.

Im Rahmen dieser Garantie wird OpenELAB angemessene Anstrengungen unternehmen, um Produkte kostenlos zu reparieren oder zu ersetzen, wenn Mängel auf Probleme mit Rohmaterialien, Design oder Herstellung zurückzuführen sind.

Wenn der Mangel unter diese Richtlinie fällt, aber außerhalb des abgedeckten Umfangs liegt, können für Reparatur oder Ersatz angemessene Kosten anfallen.

Nach Ablauf der Garantiezeit kann der Support gegen eine angemessene Gebühr weiterhin verfügbar sein.


Garantieausschlüsse

Die Garantie gilt in folgenden Fällen nicht:

  • Das Produkt liegt außerhalb des 12-monatigen Garantiezeitraums.
  • Schäden durch unsachgemäße Verwendung, falsche Wartung oder Lagerung oder Nichtbeachtung der Bedienungsanleitung.
  • Probleme, die durch höhere Gewalt verursacht werden (z. B. Naturkatastrophen, Krieg, gesetzliche Änderungen usw.).
  • Unbefugte Reparaturversuche durch den Kunden.
  • Das Produkt ist nicht defekt, wurde aber geöffnet und ist laut Richtlinie nicht rückgabefähig.


3. Rückgaben & Rückerstattungen

Wenn Sie mit Ihrem Kauf nicht zufrieden sind, können Sie für eine Rückgabe oder einen Umtausch berechtigt sein:

  • Rückgabe zur Rückerstattung: Innerhalb von 15 Tagen nach Erhalt (unverpackt).
  • Rückgabe zum Austausch: Innerhalb von 30 Tagen nach Erhalt (beschädigt oder defekt).
  • Umtauschfrist: Bis zu 30 Tage ab Erhalt.

Bitte senden Sie uns eine E-Mail an info@openelab.io für eine Rücksendeautorisierung, bevor Sie etwas zurücksenden.



Rücksendebedingungen

  • Artikel müssen sich in originalem, sauberem und einwandfreiem Zustand mit intakter Verpackung befinden.
  • Rücksendungen von beschädigten, gebrauchten, zerkratzten, modifizierten oder programmierten Artikeln werden nicht akzeptiert.
  • Fügen Sie den Beleg, eine kurze Notiz mit Ihrem Namen, der Bestellnummer und dem Rücksendegrund bei.


Versand & Gebühren

  • Die Kunden sind für die Rücksendung an unsere Lager in Europa, den USA oder China verantwortlich.
  • Wenn eine Rücksendung aus Kundenanlass (z. B. Meinungsänderung, falsche Bestellung usw.) beantragt wird, werden sowohl die ursprünglichen Versandkosten als auch die Rücksendekosten vom Rückerstattungsbetrag abgezogen.
  • Bei Rücksendungen aus Kundenanlass erstellen und stellen wir ein Rücksendeetikett zur Verfügung.



Gebühren der Zahlungsplattform

Bei allen Rückerstattungen, die aus Kundenanlass beantragt werden, wird eine Standard-Servicegebühr vom Rückerstattungsbetrag abgezogen, die von den Zahlungsplattformen erhoben wird. Die spezifischen Gebühren sind wie folgt:

Shopify Payments: 1,8 % + 0,3 €

PayPal: 4,4%
Teilen
Visa
PayPal
Mastercard
American Express
Shop Pay

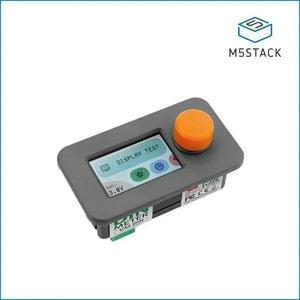

Din Meter ist ein 1/32 DIN Standard Embedded-Entwicklungsboard, ausgestattet mit einem 1,14-Zoll ST7789 Bildschirm und angetrieben von einem M5StampS3 als Hauptcontroller. Es verfügt über einen eingebauten Drehgeber zur präzisen Erfassung der Knopfposition. Zusätzlich beinhaltet es eine RTC-Schaltung, einen eingebauten Summer und Tasten unter dem Bildschirm für Geräteinteraktion und Alarmbenachrichtigungen. Bezüglich der Stromversorgung unterstützt das Design einen weiten Eingangsspannungsbereich von 6-36V DC und verfügt über reservierte Schnittstellen für eine Lithiumbatterie und eine Ladeschaltung, um verschiedenen Anforderungen gerecht zu werden. Darüber hinaus ermöglichen reservierte PORTA- und PORTB-Schnittstellen die Erweiterung von I2C- und GPIO-Geräten. Dieses Produkt eignet sich für Anwendungen in Parametererfassung und -messung, Smart-Home-Steuerung, Internet der Dinge (IoT)-Projekten, smarten Wearables, Zugangskontrolle, Industrieautomation und Bildungs-Maker-Projekten.

Einschalten: Das Gerät kann durch Drücken der "WAKE"-Taste oder durch ein IRQ-Signal, das vom RTC-Timer ausgelöst wird, eingeschaltet werden. Nach Auslösung des Wecksignals muss der Pin hold(G46) während der Programminitialisierung auf High (1) gesetzt werden, um die Stromversorgung aufrechtzuerhalten; andernfalls wechselt das Gerät wieder in den Schlafmodus.
Ausschalten: Wenn keine USB-Externe Stromversorgung vorhanden ist, kann dies durch Drücken der RST-Taste erreicht werden; oder, wenn keine USB-Externe Stromversorgung vorhanden ist, durch Setzen von HOLD(GPIO46)=0 im Programm, um das Gerät auszuschalten.

Um in den Download-Modus zu gelangen, halten Sie bitte die G0-Taste am StampS3 vor dem Einschalten gedrückt und lassen Sie sie nach dem Einschalten los.

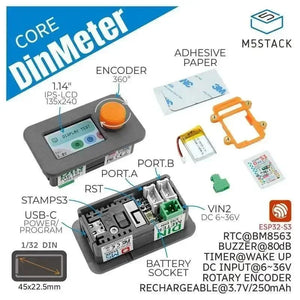

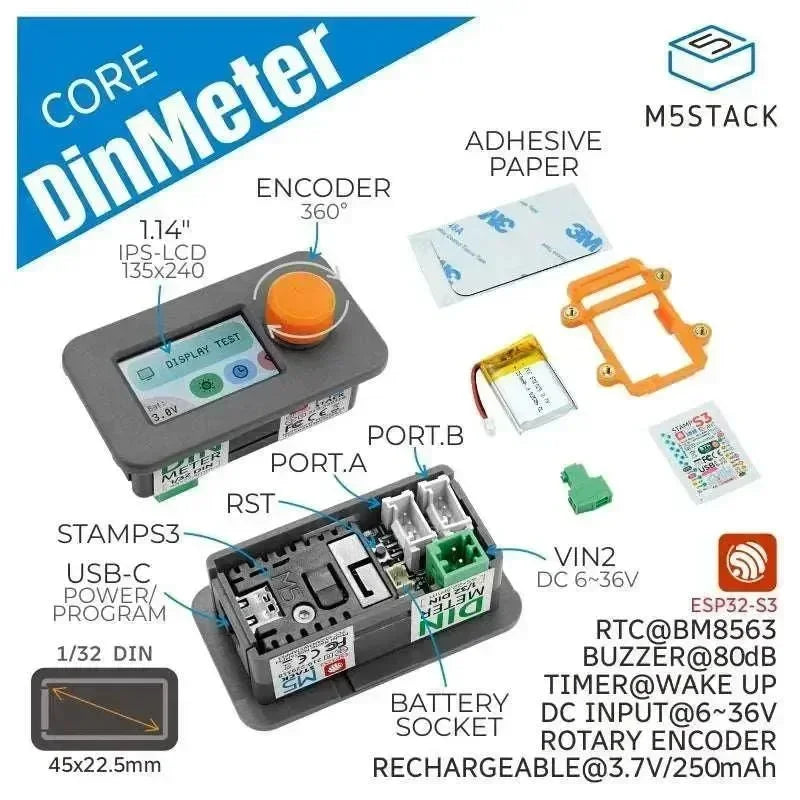

Eigenschaften

ST7789v2 Bildschirm

M5StampS3 als Hauptsteuerung

Drehgeber

Breiter Eingangsspannungsbereich

Reservierte PORTA- und PORTB-Anschlüsse

Lithiumbatterie-Schnittstelle (wiederaufladbar)

1/32DIN Standard (45*22,5mm)

Programmierplattform: Arduino, UIFlow


Enthält

1xM5DinMeter

1xKLEBEPAPIER

1X250mAh Batterie

1xtag

1xDC-JACK Terminaleingang (6-36V)

1x Rückenstütze


Anwendungen

Smart-Home-Erkennungs- und Steuerungssystem

Zugangskontrollsystem

Industrielle Steuerung

Macher- und DIY-Projekte

Spezifikation


Ressourcen Parameter
MCU ESP32-S3@Xtensa LX7,8M-FLASH,WIFI,OTG\CDC Funktion
Breiter Eingangsspannungsbereich 6-36V
Bildschirmtreiber ST7789V2
Ladestrom 100 mA
Grove Tragfähigkeit PORT-A Tragfähigkeit :DC5V/Max:220mA
PORT-B Tragfähigkeit :DC5V/Max:220mA
Standby-Strom (Batteriebetriebener Standby-Strom) DC4.2V/38.4uA
Batteriefachspezifikationen 1.25mm-2p
Stromversorgungsmodus USB/DC Stromversorgung/Batterie
Betriebstemperatur 0-40°C
Produktgröße 53*32*30mm
Verpackungsgröße 137*93*24mm
Produktgewicht 17.6g
Verpackungsgewicht 46g
