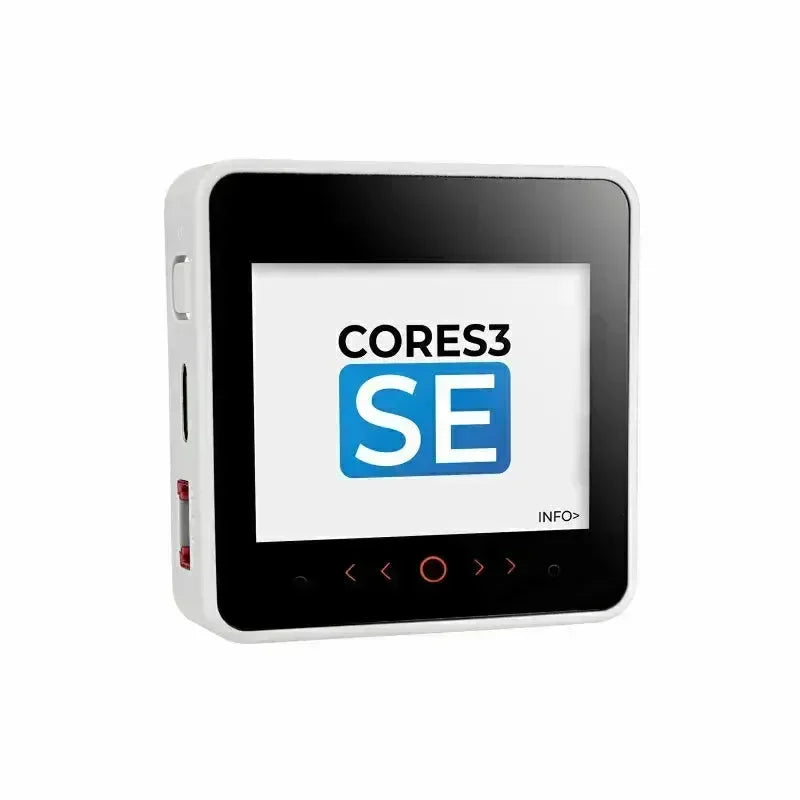

M5Stack CoreS3 SE IoT-Controller ohne Batterieboden
M5Stack CoreS3 SE IoT-Controller ohne Batterieboden
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.
Das M5CoreS3 SE ist eine leichte Version der dritten Generation der CoreS3-Haupteinheit in der M5Stack-Entwicklungskit-Serie. Es wird von der ESP32-S3-Lösung angetrieben, die einen Dual-Core Xtensa LX7-Prozessor mit einer Hauptfrequenz von 240 MHz bietet und über integrierte (2,4G)WiFi-Funktionalität verfügt. Es hat an Bord 16MB FLASH und 8MB PSRAM; Programme können über die TYPE-C-Schnittstelle heruntergeladen werden, die OTG- und CDC-Funktionen unterstützt, was das Anschließen von USB-Geräten und das Flashen der Firmware erleichtert. Die Vorderseite ist mit einem 2,0-Zoll kapazitiven Touch-IPS-Bildschirm mit einer hochfesten Glasplatte ausgestattet.
Unterschied zwischen M5Stack CoreS3 und M5Stack CoreS3 SE
Der Stromversorgungsbereich verwendet den AXP2101-Power-Management-Chip und eine 4-Wege-Stromflusssteuerungsschaltung, die für einen insgesamt niedrigen Stromverbrauch ausgelegt ist. Es verfügt über einen integrierten MicroSD-Kartensteckplatz und einen BM8563 RTC-Chip, der präzise Zeitmessung und Weckfunktionen mit Schlaf-Timer bietet. Für die Tonausgabe wird ein hochauflösender 16-Bit I2S-Verstärkerchip AW88298 verwendet und ein 1W-Lautsprecher ist eingebaut. Für die Toneingabe wird ein ES7210 Audio-Dekodierchip mit dualem Mikrofoneingang verwendet. Das Gerätegehäuse verfügt über einen unabhängigen Ein-/Ausschalter und eine Reset-Taste (RST) an der Seite mit einer integrierten Verzögerungsschaltung. Ein langes Drücken der Reset-Taste versetzt das Gerät in den Programm-Download-Modus. Dieses Produkt eignet sich für IoT-Entwicklung, verschiedene DIY-Projektentwicklungen, Smart-Home-Steuerungssysteme und industrielle Automatisierungssteuerungssysteme.
Versionsvergleich
| Hardware-Peripherie | M5CoreS3 | M5CoreS3 SE |
|---|---|---|
| Kamera (GC0308) | √ | × |
| Näherungssensor (LTR-553ALS-WA) | √ | × |
| IMU (BMI270) | √ | × |
| Kompass (BMM150) | √ | × |
| RTC | √ | √ |
| MIC | √ | √ |
| LAUTSPRECHER | √ | √ |
| PMIC (AXP2101) | √ | √ |
| 16MB FLASH und 8MB PSRAM | √ | √ |
| TOUCH | √ | √ |
Eigenschaften
-
Entwickelt auf Basis des ESP32-S3, unterstützt WiFi @16MB Flash, 8MB PSRAM
-
Lautsprecher, Dual-Mikrofone
-
Kapazitiver Touchscreen
-
MicroSD-Kartensteckplatz
-
Hochfestes Glas
-
Unterstützt OTG- und CDC-Funktionen
-
AXP2101 Power Management, energiesparendes Design
-
Unterstützte Programmierplattformen: Arduino, UIFlow
Lieferumfang
- 1 × M5CoreS3 SE
Anwendungen
-
IoT-Entwicklung
-
Verschiedene DIY-Projektentwicklungen
-
Smart-Home-Steuerungssystem
-
Industrielle Automatisierungssteuerungssysteme
Spezifikation
| Ressourcen | Parameter |
|---|---|
| MCU | ESP32-S3@Xtensa LX7, 16MB FLASH UND 8MB PSRAM, WIFI, OTG\CDC-Funktionen |
| Touchscreen IPS LCD | 2,0"@320*240 ILI9342C |
| Power-Management-Chip | AXP2101 |
| RTC | BM8563 |
| Lautsprecher | 16-Bit-I2S-Verstärkerchip AW88298@1W |
| Audio-Dekodierchip | ES7210, duale Mikrofoneingänge |
| Grove-Ausgang Maximalstrom (Lithiumbatteriebetrieben) | DC4,2V/940mA |
| Grove-Ausgang Maximalstrom (USB-betrieben) | DC5V/680mA |
| Leistungsaufnahme | Batterie: Standby-Modus: DC4,2V/104,64uA Arbeitsmodus: DC4,2V/109,67mA USB-Stromversorgung: Im Arbeitsmodus: DC5V/166,27mA |
| Produktgröße | 54*54*15,5mm |
| Verpackungsgröße | 133,4*95*21mm |
| Produktgewicht | 38,4g |
| Verpackungsgewicht | 55,1g |
I2C-Adresse
| Chip | ADRESSE |
|---|---|
| AXP2101 ADDR | 0x34 |
| AW88298 ADDR | 0x36 |
| FT6336U ADDR | 0x38 |
| ES7210 ADDR | 0x40 |
| BM8563 ADDR | 0x51 |
| AW9523 ADDR | 0x58 |
Schaltpläne
PinMap
LCD-Bildschirm & MicroSD
LCD-Pixel: 320x240
| ESP32S3 Chip | GPIO37 | GPIO36 | GPIO3 | GPIO35 | GPIO4 | |||
|---|---|---|---|---|---|---|---|---|
| AW9523B | AW9523B_P1_1 | |||||||
| AXP2101 | AXP2101_DCDO1 | AXP2101_LX1 | ||||||
| ILI9342C | MOSI | SCK | CS | DC | RST | BL | PWR | |
| TF-Karte | SPI_MOSI | SPI_SCK | SPI_MISO | TF_CS |
CAP.TOUCH
| ESP32S3 Chip | GPIO12 | GPIO11 | AW9523B_P1_2 | AW9523B_P0_0 |
|---|---|---|---|---|
| FT6336U | I2C_SYS_SDA | I2C_SYS_SCL | TOUCH_INT | TOUCH_RST |
Mikrofon & Verstärker
| ESP32S3 Chip | GPIO12 | GPIO11 | AW9523B_P1_3 | AW9523B_P0_2 | GPIO34 | GPIO33 | GPIO13 | GPIO0 |
|---|---|---|---|---|---|---|---|---|
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL | AW_INT | AW_RST | I2S_BCK | I2S_WCK | I2S_DATO | MCLK |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
AXP Power LED
| AXP2101 | AXP_CHG_LED |
|---|---|
| Rote LED | RTC_VDD |
RTC
| ESP32S3 Chip | GPIO12 | GPIO11 | AXP2101_IRQ |
|---|---|---|---|
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL | AXP_WAKEUP |
Interne I2C-Verbindung
| ESP32S3 Chip | GPIO12 | GPIO11 |
|---|---|---|
| AXP2101 | I2C_SYS_SDA | I2C_SYS_SCL |
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
PORT
| Port | Pin | HINWEIS |
|---|---|---|
| PORT-A (ROT) | G2/G1 | I2C |
| PORT-B (SCHWARZ) | G9/G8 | GPIO |
| PORT-C (BLAU) | G18/G17 | UART (RX/TX) |
Software
Schnellstart
Arduino
Platform.IO
Easyloader
| Easyloader | Download-Link | Anmerkungen |
|---|---|---|
| CoreS3 SE Factory Firmware Easyloader | Download | / |
I2C-Kommunikationsadressen
| Chip | ADRESSE |
|---|---|
| AXP2101 ADDR | 0x34 |
| AW88298 ADDR | 0x36 |
| FT6336U ADDR | 0x38 |
| ES7210 ADDR | 0x40 |
| BM8563 ADDR | 0x51 |
| AW9523 ADDR | 0x58 |
