M5Stack Kettenwinkel (STM32G031)

M5Stack Kettenwinkel (STM32G031)

8,95 €

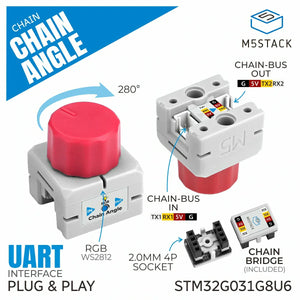

Der Chain Angle ist ein 🎛️ potentiometerbasierter Eingabeknoten in der M5Stack Chain Serie. Wenn sich der Knopf dreht, ändert sich die Abtast-Endspannung innerhalb eines definierten Bereichs. Die eingebaute MCU führt eine ADC-Wandlung durch und gibt ein Signal mit bis zu 12-Bit Auflösung aus.

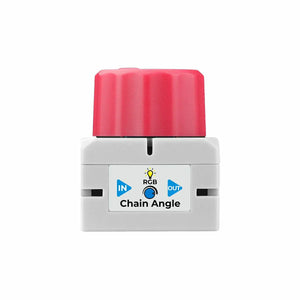

Eine 🌈 programmierbare RGB-LED ist integriert zur Statusanzeige und interaktivem visuellem Feedback, was das Modul ideal für Mensch-Maschine-Schnittstellen, 🏠 Smart-Home-Systeme und ⚙️ Motor-Drehzahlregelung macht.


🧠 Kern & Konnektivität

Angetrieben von einem STM32G031G8U6 MCU kommuniziert Chain Angle über ein UART serielles Kaskadenprotokoll. Mit zwei HY2.0‑4P Erweiterungsports können Sie problemlos zusätzliche Chain‑Serie Geräte anschließen, um reichhaltigere, skalierbarere interaktive Anwendungen zu erstellen 🔗✨

Eigenschaften

  • 🔗 M5Stack Chain Series Modul

  • 🎚️ Potentiometer-Drehknopf-Eingang für sanfte analoge Steuerung

  • 🧠 STM32G031G8U6 Kern-MCU für stabile, energiesparende Verarbeitung

  • 🌈 1× RGB-LED zur Statusanzeige und interaktivem Feedback

  • 🔌 UART serielle Kaskaden-Kommunikationsprotokoll für einfaches Ketten mehrerer Geräte

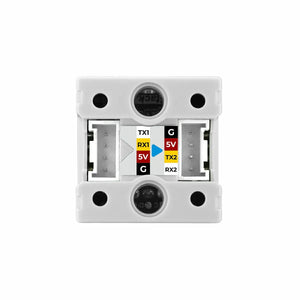

  • 🔄 2× HY2.0‑4P Erweiterungsschnittstellen zum Anschluss zusätzlicher Chain‑Serie Geräte

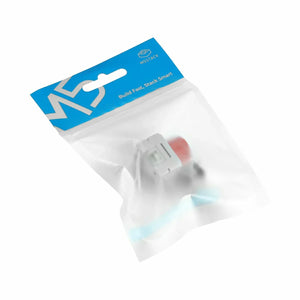

Enthält

  • 1 x Chain-Winkel
  • 1 x Chain Bridge



Anwendungen

  • 🏠 Smart-Home-Steuerung — intuitive Drehknopf-Eingabe für Beleuchtung, Szenen, HLK und Geräteanpassungen

  • 🤝 Mensch-Maschine-Schnittstelle (HMI) — flüssige analoge Interaktion für Menüs, Parametereinstellungen und UI-Navigation

  • 🔊 Lautstärkeregelung — präzise Einstellung für Lautsprecher, Audiopaneele und Multimedia-Geräte

  • ⚙️ Motordrehzahlregelung — stabiler analoger Eingang für Lüfter, Pumpen und kleine Motorsysteme



Spezifikationen

Spezifikation Parameter|Parameter
MCU STM32G031G8U6
Eingangsspannung DC 5V
Kommunikation UART 115200bps@8N1
Schnittstelle 2x HY2.0-4P
RGB-LED 1x WS2812C
RGB Stromverbrauch im Betrieb 21,13mA
Drehwinkel 280° ±10°
Betriebstemperatur 0 ~ 40°C
Produktgröße 23,9 x 23,9 x 28,2mm
Produktgewicht 8.4g
Packungsgröße 138,0 x 93,0 x 26,0mm
Bruttogewicht 11.7g



Lernen

Verwenden Sie den Chain Bridge-Anschluss, um den Hauptcontroller Chain DualKey mit anderen Eingabemodulen der Chain-Serie zu verbinden. Achten Sie beim Herstellen der Verbindung unbedingt auf die Ausrichtung:

➡️ Der dreieckige Pfeil muss vom Hauptcontroller (Chain DualKey) nach außen zeigen, genau wie in der untenstehenden Abbildung dargestellt.



Schaltpläne

Vorschau



Pinbelegung

RGB-LED

STM32G031 PA8
WS2812C RGB

Winkel

STM32G031 PB0
Winkel ADC_Eingang

UART

STM32G031 PB6 PB7 PA2 PA3
UART1 TXD1 RXD1
UART2 TXD2 RXD2



Modellgröße



Software

Arduino

Chain Angle Arduino Erste Schritte Anleitung
