M5Stack C6L Einheit für Meshtastic (SX1262, ESP32-C6)

M5Stack C6L Einheit für Meshtastic (SX1262, ESP32-C6)

23,95 €

Unit C6L ist ein hochintegriertes LoRa®-Kommunikationsgerät, aufgebaut um das Stamp C6LoRa-Modul mit dem ESP32-C6 als Kerncontroller. Es integriert den SX1262 LoRa Transceiver und RF-Schaltkreise und unterstützt einen weiten 868 ~ 923 MHz Frequenzbereich für robuste drahtlose Kommunikation. 📡

Dieses Gerät ist mit einem 0,66" OLED Monochrom-Display, einer programmierbaren RGB-LED, einem Summer und einer Benutzertaste ausgestattet — für eine intuitive Mensch-Maschine-Interaktion. 🖱️🔊💡

Ob Sie sich mit dem Meshtastic-Netzwerk verbinden oder eigene LoRa-basierte Anwendungen erstellen, ermöglicht Unit C6L die schnelle Bereitstellung privater Netzwerke — perfekt für Fernüberwachung, Outdoor-Erkundung und Notfallkommunikation. 🏕️📶🚨

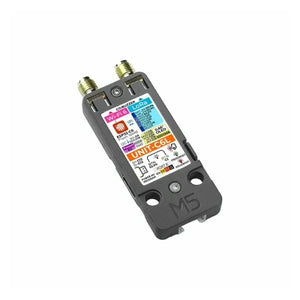

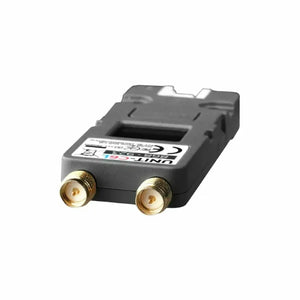

Auf der Hardwareseite verfügt es über zwei SMA-Antennenanschlüsse für 2,4 GHz Wi-Fi 6 und LoRa, die eine starke und skalierbare drahtlose Leistung gewährleisten. Es enthält außerdem einen AW32901FCR Überspannungsschutzchip ⚡ für verbesserte Stabilität.

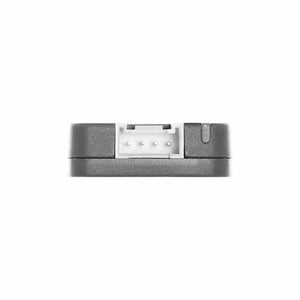

Mit seiner HY2.0-4P Erweiterungsschnittstelle und LEGO-kompatiblen Befestigungslöchern können Sie problemlos mit Sensoren oder Modulen erweitern, um Ihre eigenen intelligenten Anwendungen zu erstellen. 🧱🔌



✨ Merkmale

  • ✅ Unterstützt Meshtastic
  • 🧠 ESP32-C6 RISC-V Kerncontroller
  • 📶 2,4 GHz Wi-Fi 6 Unterstützung
  • 📡 SX1262 LoRa Transceiver
  • 🌐 LoRa-Frequenz: 868 ~ 923 MHz
  • 🌈 Programmierbare RGB-LED (WS2812C)
  • 🖥️ 0,66" OLED Display (64×48, SSD1306)
  • 🤖 Mensch-Maschine-Interaktion:
    • 🔔 Summer
    • 🔘 Benutzertaste
  • ⚡ Integrierter AW32901FCR Überspannungsschutz
  • 🔌 HY2.0-4P Erweiterungsschnittstelle
  • 🧱 LEGO-kompatible Befestigungslöcher



🚀 Anwendungsszenarien

  • 🌾 Intelligente Landwirtschaft
  • 🏭 Industrielle Überwachung
  • 🏕️ Kommunikation im Freien



📐 Technische Spezifikationen

Spezifikation Parameter
SoC ESP32-C6 (RISC-V 32-Bit Hochleistungs-@160MHz + Niedrigstromkern @20MHz)
Blitz 16MB
Anzeige 0,66" OLED, 64×48, SSD1306
LoRa SX1262
Antennen-Spezifikationen Wi-Fi: 84mm, 2,4GHz, 3dBi Gewinn
LoRa: 108mm, 868MHz, 3dBi Gewinn
Maximale LoRa TX-Leistung +22dBm
Stromverbrauch Schlafmodus (HY2.0-4P): 696,86µA
Schlafmodus (USB-C): 866,42µA
RX Bereitschaft: 85,18mA
TX max: 80,02mA
LoRa RX-Empfindlichkeit -147 dBm
Stromeingang DC 5V (USB Type-C)
RGB-LED 1 × WS2812C
Produktgröße 62,0 × 24,0 × 8,0 mm (ohne Antenne)
Produktgewicht 13,6g (ohne Antenne)
Verpackungsgröße 102,0 × 43,0 × 11,5 mm
Bruttogewicht 38.6g


📚 Mehr erfahren & Dokumentation

🔗 Vollständige Dokumentation anzeigen



Download-Modus

Um die Firmware zu flashen, verbinden Sie das Gerät über ein USB Type-C-Datenkabel mit einem Computer, drücken und halten Sie die seitliche Reset-Taste für 3 Sekunden, bis das grüne Licht rot wird. An diesem Punkt wechselt das Gerät in den Download-Modus und ist bereit zum Flashen.

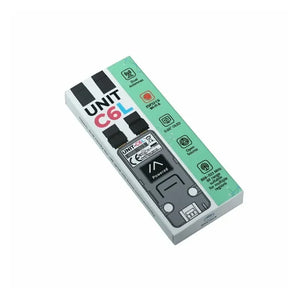

📦 Inhalt der Verpackung

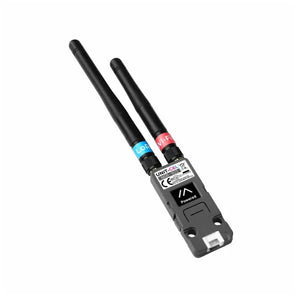

  • 1 × Unit C6L
  • 1 × 2.4 GHz SMA Peitschenantenne
  • 1 × 868 MHz SMA Peitschenantenne
  • 1 × HY2.0-4P Grove Kabel (20cm)



Schaltpläne

Vorschau

Vorschau

Vorschau

Vorschau

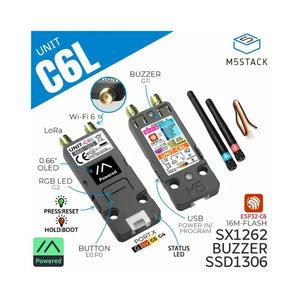

Pinbelegung

Stamp C6LoRa

ESP32-C6 G21 G22 G20 G23 G19 G7
SX1262 MOSI MISO SCK CS BESCHÄFTIGT IRQ
ESP32-C6 G8 G10 G3 ESP_RST
PI4IOE5V6408 SCL SDA INT RST
PI4IOE5V6408 E0.P5 E0.P6 E0.P7
SX1262 SX_LNA_EN SX_ANT_SW SX_NRST

OLED

ESP32-C6 G6 G21 G20 G18 G15
SSD1306 CS MOSI SCK Gleichstrom RST

HMI

ESP32-C6 G11 G2
Summer BEEP
RGB-LED LED_DAT
PI4IOE5V6408 P0
SYS_KEY1 EINGANG

USB

ESP32-C6 G13 G12
USB USB_D+ USB_D-

HY2.0-4P

HY2.0-4P Schwarz Rot Gelb Weiß
PORT.A GND 5V G5 G4



Modellgröße



Datenblätter



Software

Schnellstart

Arduino
