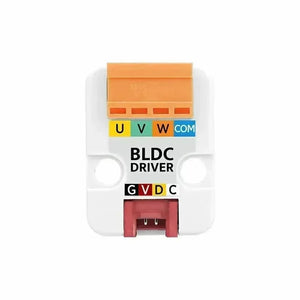

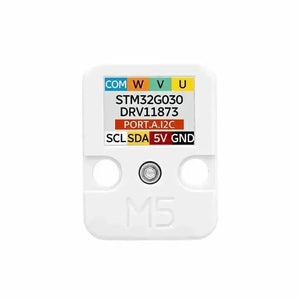

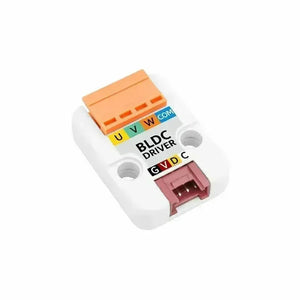

M5Stack BLDC-Motorsteuerungseinheit (STM32)
Die Unit-BLDC Driver ist eine Steuereinheit, die speziell für bürstenlose Gleichstrommotoren (BLDC) entwickelt wurde und einen STM32 als Hauptsteuerchip verwendet. Sie ermöglicht eine präzise Steuerung des DRV11873PWPR-Motortreiberchips über die I2C-Kommunikation, wodurch die Anpassung der PWM-Geschwindigkeitsregelung, die Überwachung und die Richtungsumschaltung erleichtert werden. Dieser Treiberchip verfügt über eine vereinfachte Steueroberfläche und integrierten Stall-Schutz, der einen effizienten und geräuscharmen Betrieb von dreiphasigen kleinen bürstenlosen Gleichstrommotoren gewährleistet. Die Onboard-STM32-Upgrade-Schnittstelle ermöglicht Firmware-Updates und funktionale Erweiterungen, wodurch sie für Anwendungen in der Industrieautomatisierung, intelligenten Robotik, Präzisionsinstrumenten und anderen Bereichen geeignet ist.
Merkmale
- STM32-Hauptsteuerung
- I2C-Kommunikation (0x65)
- DRV11873 Antriebskontrolle
- BLDC (bürstenloser Gleichstrommotor)
- PWM-Geschwindigkeitskonfiguration, Steuerung, Richtungsumschaltung und andere Funktionen
- Blockierung des Rotationsschutzes
- Firmware aktualisierbar

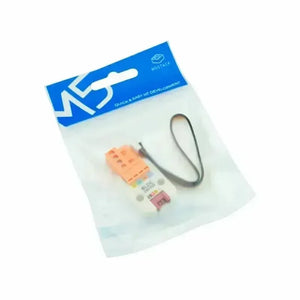

Enthält
- 1x Einheit-BLDC-Treiber
- 1x HY2.0-4P-Kabel
- 1x VH3.96-4P
Anwendungen
- Automatisierung in der Industrie
- Intelligenter Roboter
- Präzises Instrument
Spezifikation
| Ressourcen | Parameter |
|---|---|
| Motortreiberchip | DRV11873PWPR |
| Motortyp | Dreiphasen-sensorloser, bürstenloser Gleichstrommotor (BLDC) |
| Motorantriebsspannung | 5V (Betrieben über Grove-Port) |
| I2C-Kommunikationsadresse | 0x65 |
| Ausgangslastkapazität | DC 5 V/508 mA |
| Verlustleistung | Standby-Strom: DC5V/ 10,62mA Betriebsstrom: DC5V/13,20mA |
| Betriebstemperatur | 0-40°C |
| Produktgröße | 32*24*11,3 mm |
| Paketgröße | 136* 92* 13.7mm |
| Produktgewicht | 4.3g |
| Paketgewicht | 12.5g |
