M5Stack Audio Modul für Core (STM32G030)
Need it faster? Contact us via phone or email for expedited delivery.
M5Stack Audio Modul für Core (STM32G030)

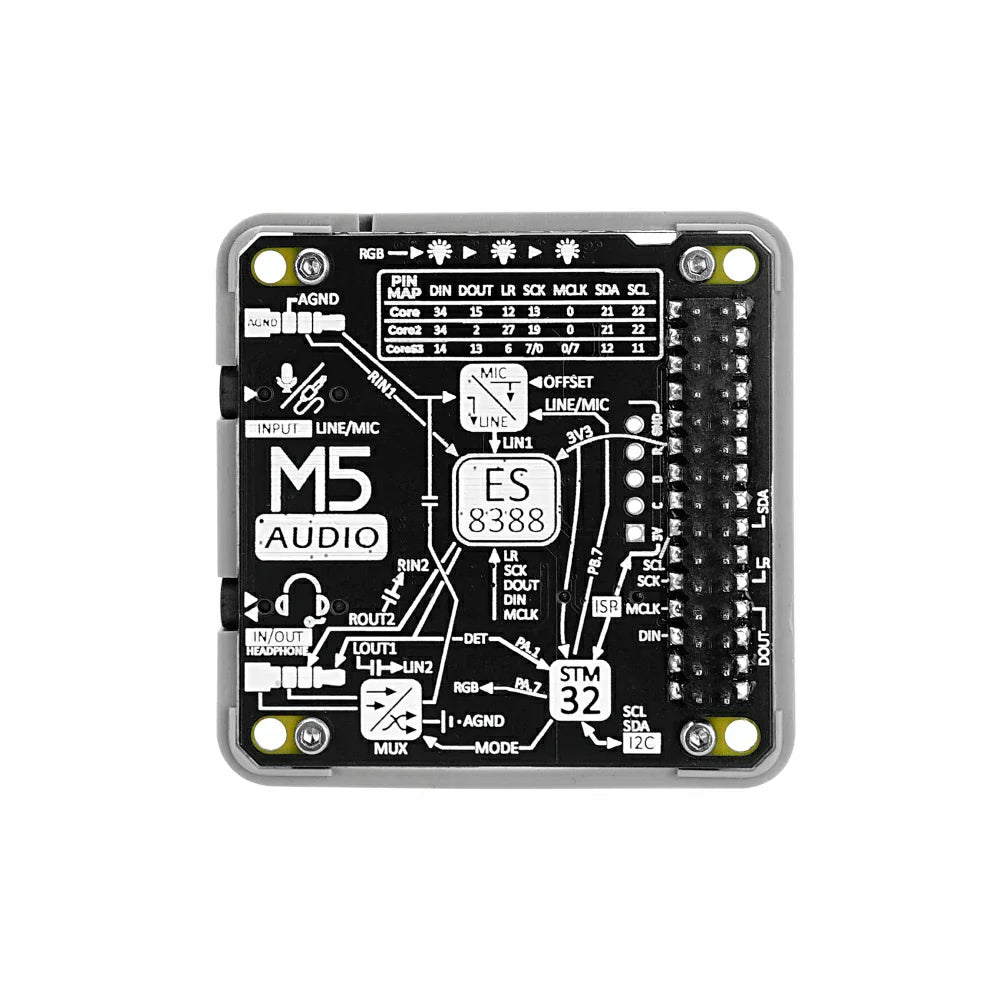

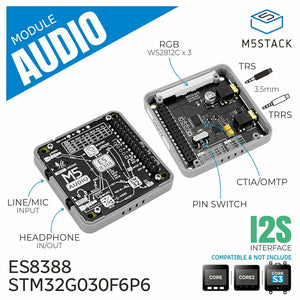

M5Stack Audio Modul ist eine fortschrittliche Audio-Interaktions-Erweiterung für M5Stack, angetrieben von der ES8388 Audio-Codec-Lösung. Es verfügt über zwei 3,5-mm-Klinkenbuchsen – eine TRS-Buchse für Mikrofoneingang und eine TRRS-Buchse, die sowohl Mikrofoneingang als auch Kopfhörerausgang unterstützt – und bietet flexible Optionen für Aufnahme und Stereo-Wiedergabe.
Ein integrierter STM32G030F6P6 Mikrocontroller erweitert die Funktionalität durch Erkennung von TRRS-Buchseneinsteckungen und Steuerung der WS2812C RGB-LEDs für interaktives Feedback. Zusätzlich unterstützt das Modul automatisches Umschalten zwischen CTIA (amerikanischer) und OMTP (internationaler) Verdrahtungsnorm über Registerkonfiguration, was die Kompatibilität mit einer Vielzahl von Headsets mit integriertem Mikrofon sicherstellt.
Mit seinen robusten Fähigkeiten ist dieses Modul ideal für Anwendungen wie intelligente Sprachinteraktion, interaktive Kunst, edukative Unterhaltung, tragbare Aufnahme und andere innovative Audioprojekte.
Funktionen
- STM32G030F6P6 MCU Steuerung
- Hochwertiger Audio-Codec
- Zweikanaliger Mikrofoneingang

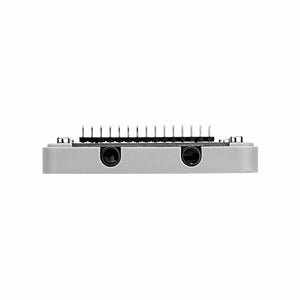

- TRS + TRRS Dual 3,5-mm-Klinkenbuchsen
- CTIA/OMTP Verdrahtungsstandard Umschaltung
- WS2812C RGB Status-LEDs
- Unterstützte Entwicklungsplattformen
Arduino
Lieferumfang
- 1 × Module Audio
Anwendungen
- Intelligente Lautsprecher
- Spracherkennung
- Bildungsunterhaltung
- Interaktive Kunstinstallationen
Technische Daten
| Spezifikation | Parameter |
|---|---|
| MCU | STM32G030F6P6 @ I2C Adresse: 0x33 |
| Audio Codec | ES8388 @ I2C Adresse: 0x10 |
| Audio I/O | 2-Kanal Mikrofoneingang, 1-Kanal Stereo-Kopfhörerausgang |
| Buchsentypen | 1 × TRS (nur Mikrofon), 1 × TRRS (Mikrofon + Kopfhörer) |
| Status-LEDs | 3 × WS2812C_2020 |
| Headset-Standard | CTIA / OMTP |
| Betriebsstrom | DC 3,3 V @ 23,53 mA |
| Standby-Strom | DC 3,3 V @ 8,58 mA |
| Betriebstemperatur | 0 °C ~ 40 °C |
| Produktgröße | 54,0 × 54,0 × 13,1 mm |
| Produktgewicht | 12,8 g |
| Verpackungsgröße | 132,0 × 95,0 × 16,0 mm |
| Bruttogewicht | 26,3 g |
Schaltpläne
Protokoll
I2C Adresse
| Chip | I2C Adresse |
|---|---|
| STM32G030F6P6 | 0x33 |
| ES8388 | 0x10 |
