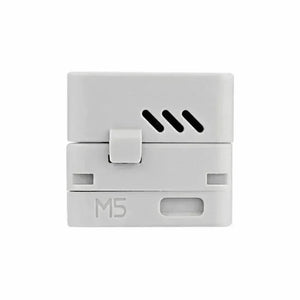

M5Stack ATOMS3R Kamera-Kit M12-Version (OV3660)

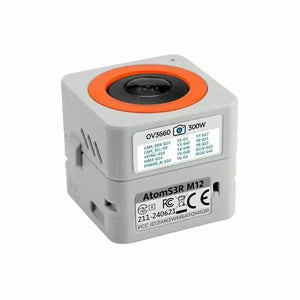

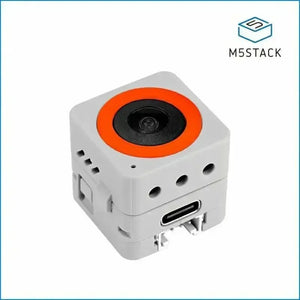

Der AtomS3R M12 ist ein IoT-programmierbarer Controller, der mit einer 3-Megapixel OV3660-Kamera integriert ist und hochauflösende Bildaufnahmen unterstützt. Der AtomS3R M12 verwendet den ESP32-S3-PICO-1-N8R8 als Hauptcontroller, der integriertes WiFi, 8MB Flash-Speicher und 8MB PSRAM bietet. Das Gerät enthält einen Stromversorgungsmanagementkreis, der 5V in 3,3V umwandelt, und ist mit einem drei-Achsen BMM150-Geomagnetiksensor und einem sechs-Achsen BMI270-Bewegungssensor ausgestattet, die beide in die Hauptschaltung integriert sind. Mit der UVC (USB Video Class)-Firmware funktioniert das Gerät als Plug-and-Play-USB-Kamera, wodurch die Notwendigkeit einer Treiberinstallation entfällt. Darüber hinaus unterstützt es die Steuerung der Infrarotemission.

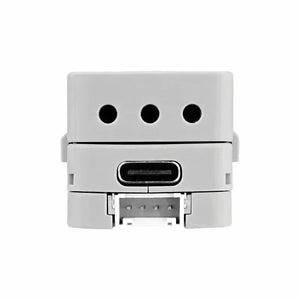

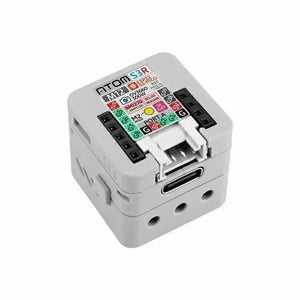

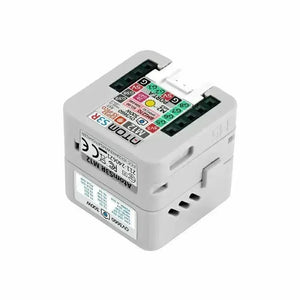

Im Vergleich zu früheren ATOM-Serienprodukten bietet der AtomS3R M12 eine verbesserte 3D-Antenne, die eine bessere Leistung und Stabilität bietet. Das Gerät verfügt über eine Type-C-Schnittstelle für die Stromversorgung und Firmware-Downloads sowie einen HY2.0-4P-Erweiterungsport. Das Design der Unterseite umfasst sechs GPIO- und Stromanschlüsse für eine einfache Erweiterung. Seine kompakten Abmessungen (24x24x22,1mm) machen es ideal für die Überwachung von IoT-Geräten, Bildungsentwicklungstools und verschiedene eingebettete Anwendungen.
Merkmale
- Integrierter ESP32-S3-PICO-1-N8R8 Hauptcontroller
- 3-Megapixel-Kamera OV3660
- Neunachsiges Sensorsystem (BMI270 sechsachsiger + BMM150 dreiachsiger geomagnetischer Sensor)
- 8MB Flash und 8MB PSRAM
- Unterstützt die Infrarot-Emissionskontrolle
- Erweiterbare Pins und Schnittstellen
- Entwicklungsplattformen: Arduino, UIFlow, MicroPython
Empfohlene Artikel
M5Stack ATOMS3R Kamera-Kit M12-Version (OV3660): Eine neue Wahl für Smart Vision-Technologie
Inklusive
- 1x AtomS3R M12
Anwendungen
- Plug-and-Play-USB-Kamera
- Bewegungserkennung und Richtungserkennung
- Tragbare Geräte
- Intelligente Gerätesteuerung
- IoT-Anwendungen
Technische Daten
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @ Dual-Core-Xtensa-LX7-Prozessor, bis zu 240 MHz @ USB-OTG |
| PSRAM | 8M PSRAM |
| BLITZ | 8M BLITZ |
| Sechs-Achsen-Bewegungssensor (BMI270) | Genauigkeit: 0,05 % (Beschleunigung), 0,05°/s (Winkelgeschwindigkeit) I2C-Adresse: 0x68 |
| Dreiachsiger geomagnetischer Sensor (BMM150) | Genauigkeit: 0,3 μT Auf BMI270 montiert, erhält Magnetometerdaten über BMI270 |

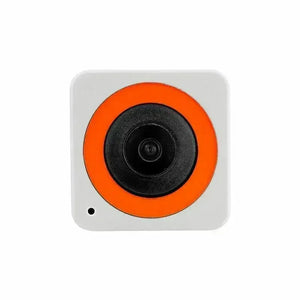

| Kamera | Sensorchip: OV3660 Maximale Bildrate: 30 Bilder/Sekunde Ausgabeformate: RAW RGB, RGB565/555/444, CCIR656, YCbCr422 und Komprimierung Blende: F2.4 Auflösung: 3MP (3 Millionen Pixel) Brennweite: 1,8 ± 5 % mm Sichtfeld: FOV 120° |
| Infrarot-IR | IR-Emissionsentfernung bei ∠180°: 12,46 m IR-Emissionsentfernung bei ∠90°: 1,45 m IR-Emissionsentfernung bei ∠45°: 3,88 m |
| Schlafstrom | GPIO-5V-Stromversorgung: DC5V@11,63 uA Grove-5V-Stromversorgung: DC5V@10,75 uA USB-5V-Stromversorgung: DC5V@92,50 uA (einschließlich PD-Widerstandsverlust) |

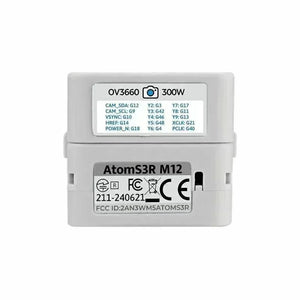

| Reservierter GPIO | G5/G6/G7/G8/G38/G39 |
| Betriebstemperatur | 0°C ~ 40°C |
| Produktabmessungen | 24 x 24 x 23,8 mm |
| Verpackungsabmessungen | 47*46*27 mm |
| Produktgewicht | 54 g |
| Paketgewicht | 85.5g |
Gültigkeitsdatum: 27. März 2025
