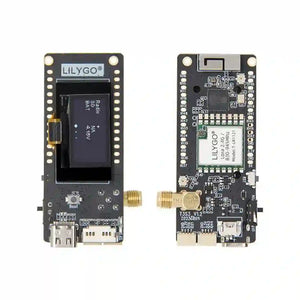

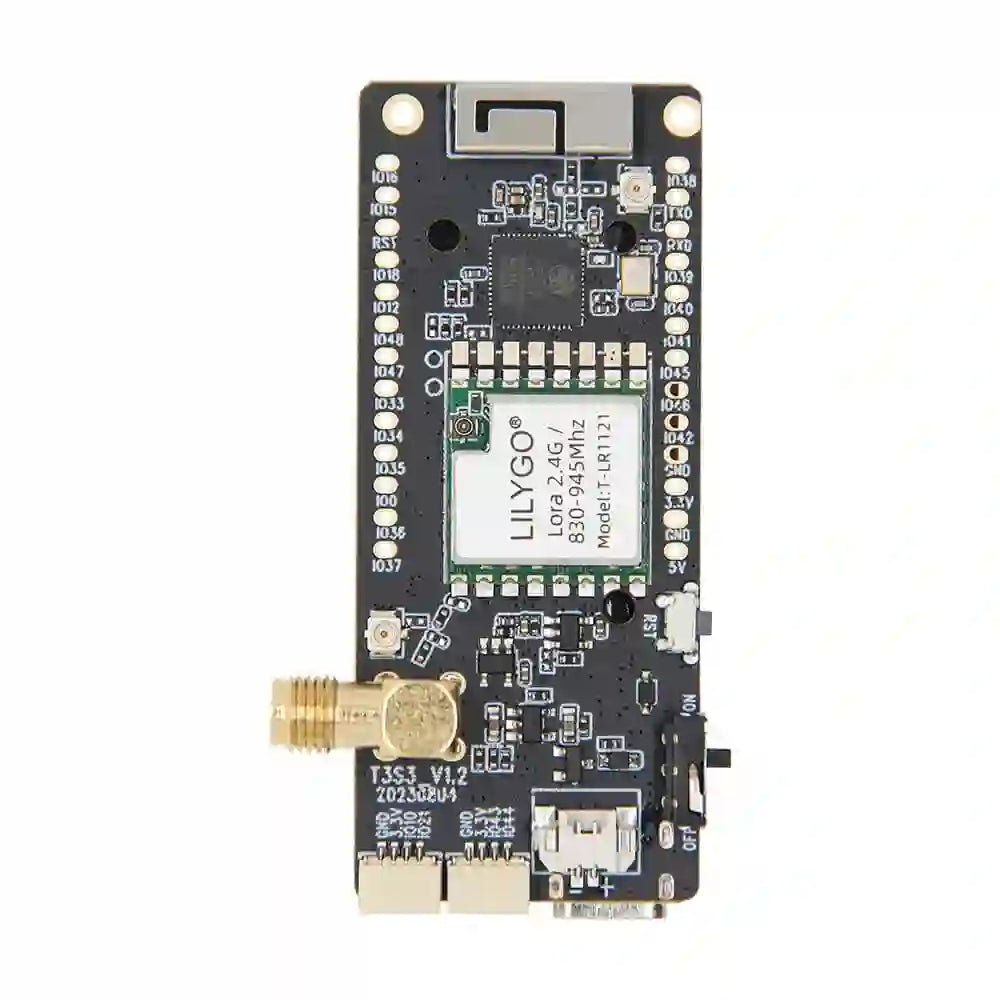

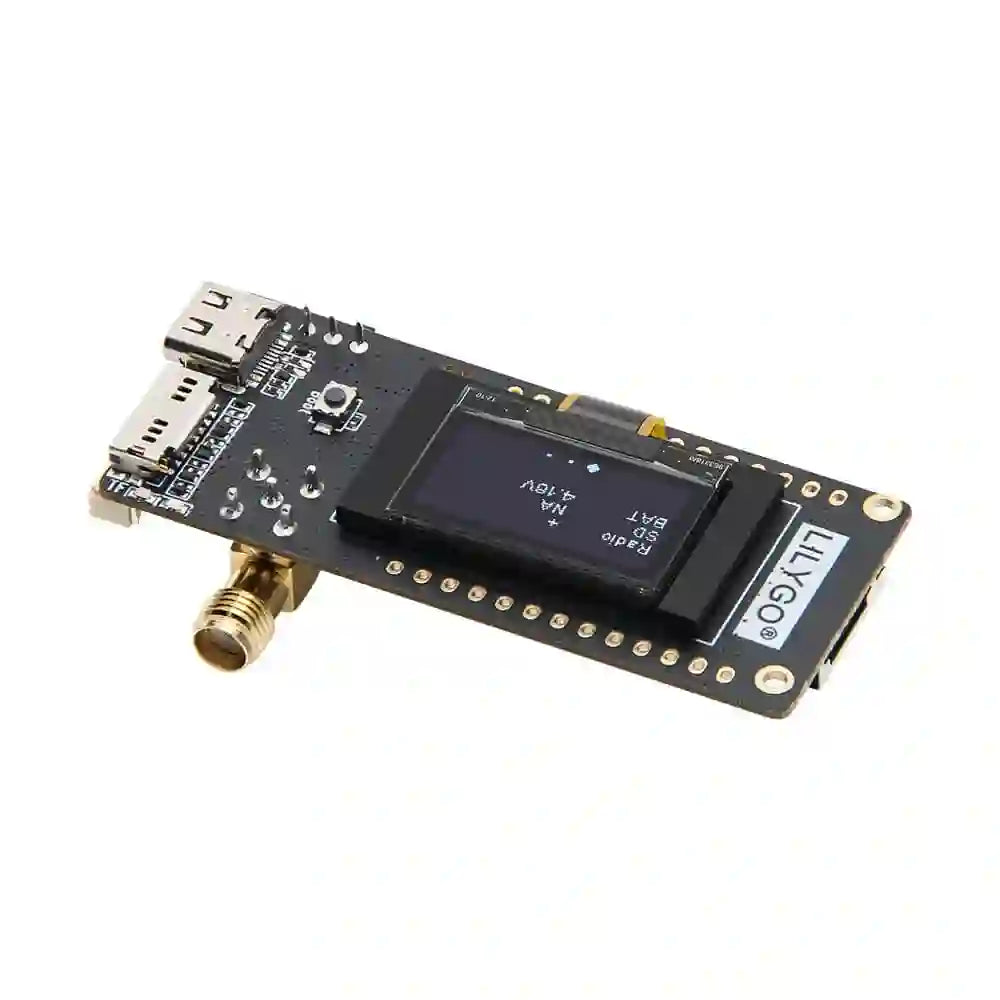

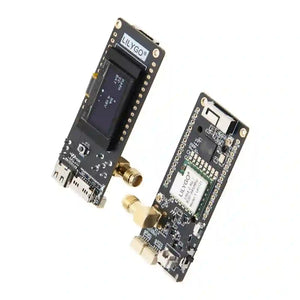

Der LILYGO T3 S3 LR1121 ist ein fortschrittliches ESP32-S3-basiertes Entwicklungsboard, das die Semtech LR1121 LoRa-Transceiver. Entwickelt für die drahtlose Kommunikation über lange Strecken, IoT-Anwendungen und energieeffizientes Networking, arbeitet er sowohl auf 830-945MHz Und 2,4 GHz Frequenzen. Dieses Board ist ideal für Fernmessung, Asset-Tracking und Projekte in der Smart Agriculture.
Hauptmerkmale
-
MCU: ESP32-S3FH4R2 mit Wi-Fi 802.11 b/g/n und Bluetooth 5.0
-
LoRa-Transceiver: Semtech LR1121
-
Frequenzbereich: 830~945MHz und 2,4GHz
-
Kraftgewinn: +22dBm (sub-GHz), +11,5dBm (2,4GHz)
-
Erinnerung: 4MB Flash, 2MB PSRAM
-

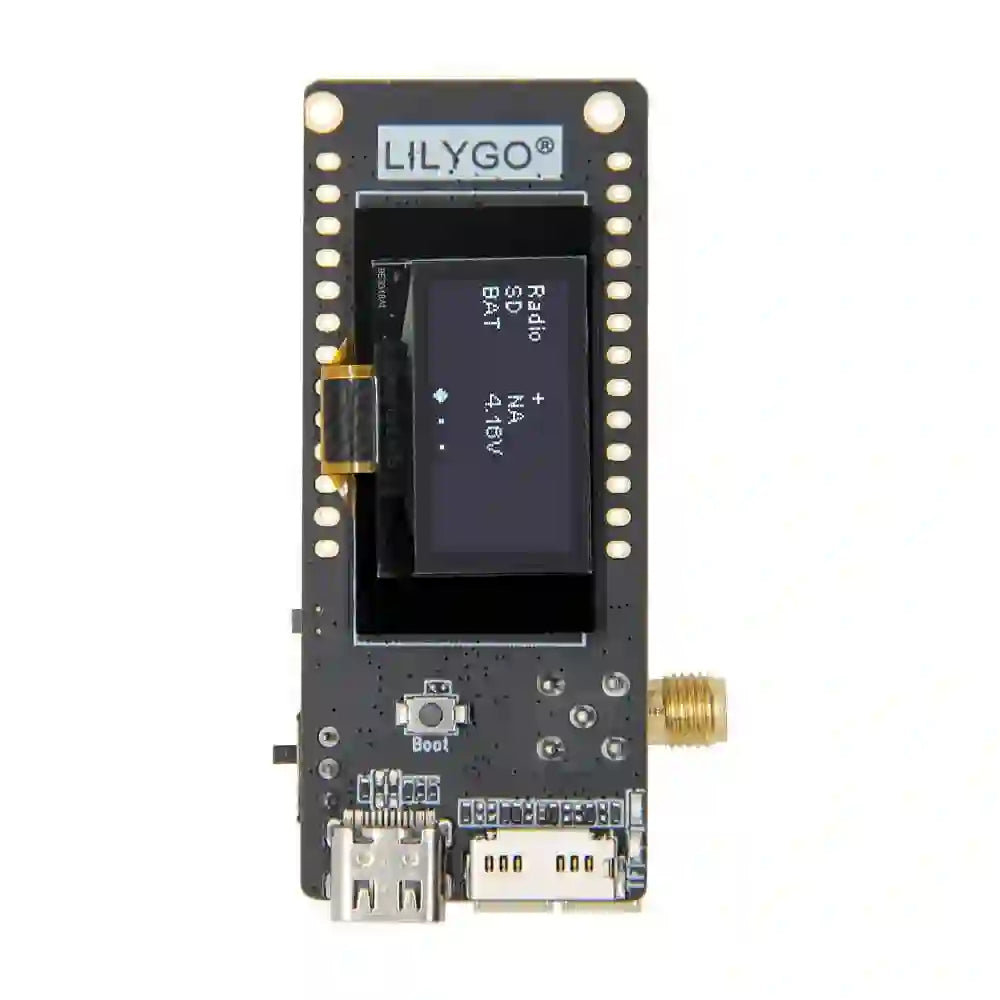

Anzeige: 0,96-Zoll SSD1306 I2C OLED (128x64 Auflösung)
-
Schnittstellen: UART, SPI, I2C, CAN, I2S, SDIO
-
USB-Aufladung: 500 mA bei 5 V
-
TF-Kartenunterstützung: Ja
-
Energieverwaltung: Integrierte Spannungsregelung für stabilen Betrieb
-
Antenne: Externe SMA-Antenne für verbesserte Signalempfang enthalten
Technische Daten
| Komponente | Details |
|---|---|
| MCU | ESP32-S3FH4R2 |
| Blitz | 4MB |
| PSRAM | 2MB |
| Drahtlose Protokolle | Wi-Fi 802.11 b/g/n, Bluetooth 5.0 |
| LoRa-Transceiver | Semtech LR1121 |
| Frequenz | 830–945 MHz und 2,4 GHz |
| Kraftverstärkung | +22dBm (sub-GHz), +11,5dBm (2,4GHz) |
| Schnittstellen | UART, SPI, I2C, CAN, I2S, SDIO |
| Anzeige | 0,96-Zoll SSD1306 OLED (128x64) |
| USB-Aufladung | 500 mA bei 5 V |
| Maße | 66 x 36 mm |
| TF-Kartensteckplatz | Unterstützt |
Anschlussplan
Enthält
Anwendungen
-
LoRaWAN und IoT-Netzwerke
-
Intelligente Landwirtschaft
-
Umweltüberwachung
-
Fernmessung und Asset-Tracking
-
Industrielle Automatisierung
GitHub-Unterstützung
