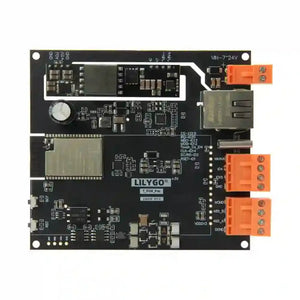

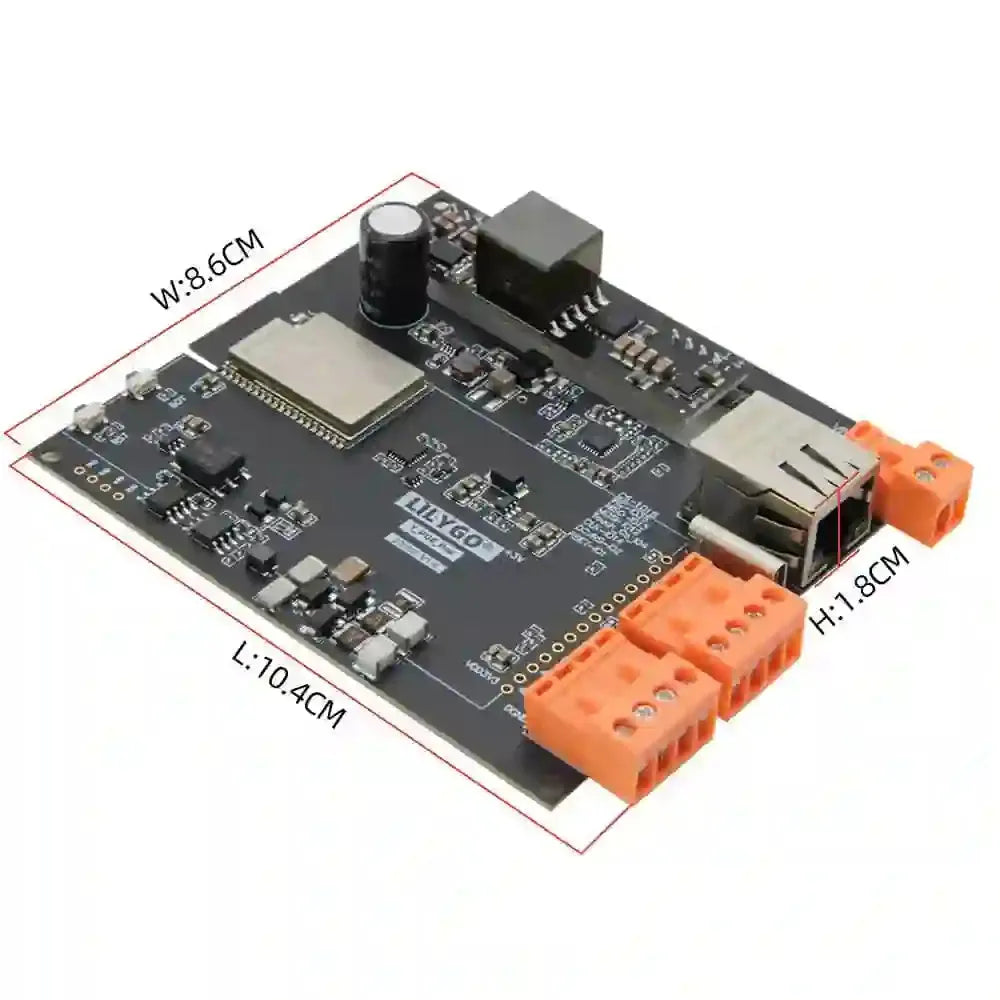

Das LILYGO T-POE Pro ist ein leistungsstarkes ESP32-basiertes Entwicklungsboard, das Power over Ethernet (PoE)-Unterstützung bietet, was es ideal für IoT-Anwendungen, intelligentes Networking, industrielle Automatisierung und Fernverarbeitung von Daten macht. Ausgestattet mit einem LAN8720 Ethernet-Modul und einem CH9102 seriellen Chip gewährleistet es eine effiziente Kommunikation und nahtlose Konnektivität.
Hauptmerkmale
- ESP32-WROVER-E MCU mit 16MB Flash und 8MB PSRAM für leistungsstarke Verarbeitung.
- Integriertes PoE (Power over Ethernet) Modul, das den IEEE802.3 af/at Standard unterstützt, mit 44-57V Eingangsbereich.
- AN8720 Ethernet PHY für stabile kabelgebundene Netzwerkkommunikation.
- Wi-Fi 802.11 b/g/n & Bluetooth 4.2 für zusätzliche drahtlose Konnektivität.
- CH9102 Serial Chip für zuverlässige USB-zu-Seriell-Kommunikation.
- Erweiterbare LCD-Bildschirmoberfläche für die Anzeigeintegration.
- Reset- und Boot-Tasten für einfaches Debugging und Firmware-Updates.
Technische Daten
| Komponente | Details |
|---|---|
| MCU | ESP32-WROVER-E |
| Flash-Speicher | 16MB |
| PSRAM | 8MB |
| Drahtlose Konnektivität | Wi-Fi 802.11 b/g/n, Bluetooth 4.2 |
| Schaltflächen | Reset-Taste + Boot-Taste |
| Serieller Chip | CH9102 |
| Onboard-Funktion | Erweiterbares LCD-Bildschirminterface |
| Ethernet-Anschluss | LAN8720 (Energieeffizienter Ethernet PHY) |
| PoE-Leistung | 5V @ 4A (IEEE802.3 af/at, 44-57V Eingang) |
Pin-Diagramm

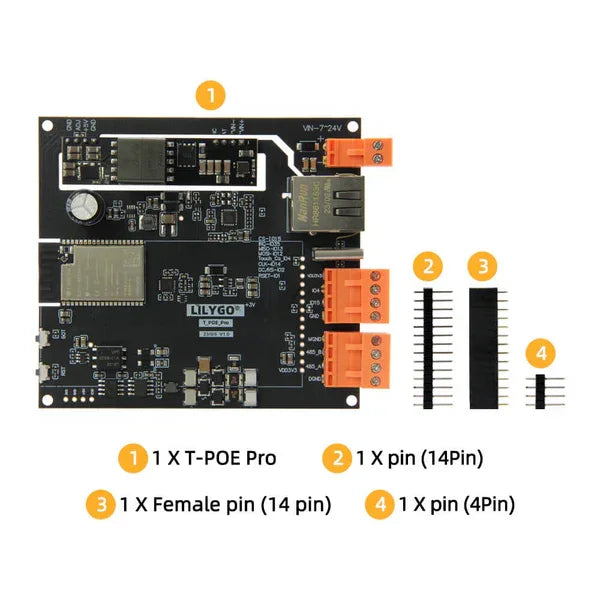

Enthält
Anwendungen
- IoT-Netzwerk: Verbinden Sie IoT-Geräte über PoE für eine effiziente Strom- und Datenübertragung.
- Smart Home & Automation: Zuverlässige Kommunikation für Hausautomationssysteme.
- Industrielle Überwachung: Stabile Ethernet-Konnektivität für industrielle Sensoren und Steuerungssysteme.
- Fern-Datenprotokollierung: Daten sammeln und übertragen ohne zusätzliche Stromquellen.
- Eingebettete Display-Lösungen: Erweiterbare LCD-Schnittstelle für die Echtzeitüberwachung.
Referenz Code
