LILYGO T-Panel S3 Dual MCU ESP32-S3 4" IPS LCD RS485 CAN FD
Need it faster? Contact us via phone or email for expedited delivery.
LILYGO T-Panel S3 Dual MCU ESP32-S3 4" IPS LCD RS485 CAN FD
🧠 LILYGO T-Panel S3 ist ein vielseitiges Dual-Core-Entwicklungsboard mit sowohl ESP32-S3 für Hochleistungsverarbeitung als auch ESP32-H2 für erweiterte drahtlose Konnektivität. Entwickelt für 🌐 IoT-Anwendungen, 📊 grafische Schnittstellen und 🏭 industrielle Steuerungssysteme, integriert es fortschrittliche Funktionen wie RS485, CAN FD Transceiver und ein beeindruckendes 4,0-Zoll IPS LCD. Voll kompatibel mit Arduino, PlatformIO IDE und Micropython, ist es eine ideale Plattform für eingebettete GUI-Entwicklung und Automatisierung.
✨ Hauptmerkmale
- ⚙️ Duale MCU-Architektur: Kombiniert ESP32-S3 (16MB Flash, 8MB PSRAM) und ESP32-H2 (4MB Flash) für verbesserte Leistung und Protokollunterstützung
- 🖥️ Hochauflösendes Display: 4,0" IPS LCD (480×480) mit SPI + RGB Schnittstelle, unterstützt LVGL und Arduino_GFX für reichhaltige UI-Darstellung
- 📶 Drahtlose Konnektivität: 2,4 GHz Wi-Fi, Bluetooth 5 LE und IEEE 802.15.4 für Zigbee/Thread/Matter-Anwendungen
- 🔌 Modulare Erweiterung: Optionaler RS485 / CAN FD Transceiver und XL9535 GPIO-Expander für industrielle I/O
- 🏭 Industrielle Schnittstellen: Unterstützt UART, RS485, I2C für Automatisierungs-, Überwachungs- und Steuerungssysteme
🌍 Anwendungsszenarien
- 🏠 Smart Home & IoT-Geräte
- 🏭 Industrielle Bedienfelder
- 🖼️ Automatisierte Anzeigesysteme
- 📈 Visualisierung von Sensordaten
- 🧑💻 Eingebettete GUI-Entwicklung
📐 Technische Spezifikationen
| MCU1 | ESP32-S3 |
| Blitz | 16MB |
| PSRAM | 8MB |
| Drahtlose Konnektivität | Wi-Fi 802.11 b/g/n, Bluetooth 5 (LE) |
| MCU2 | ESP32-H2 |
| Blitz | 4MB |
| Drahtlose Konnektivität | IEEE 802.15.4 + Bluetooth 5 (LE) |
| Entwicklungsplattform | Arduino, PlatformIO IDE, Micropython |
🖥️ 4,00" IPS LCD Display
| Auflösung | 480 × 480 Pixel |
| Schnittstelle | SPI + RGB |
| Bibliotheken | Arduino_GFX, LVGL |
| Onboard-Funktionen | QWIIC ×2, TF-Kartensteckplatz, Antenne, 4 Tasten (S3 Boot + RST, H2 Boot + RST) |
🔧 RS485 / CAN FD Transceiver (Optional)
| Busprotokoll | UART |
📦 XL9535 GPIO-Erweiterung
| 16-Bit I2C-Bus und SMBus I/O-Port-Erweiterung |
🧑💻 Technischer Support
|
ℹ️ Produktinfo 🧑💻 Technischer Support |

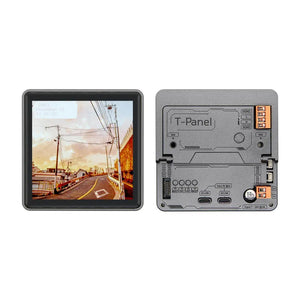

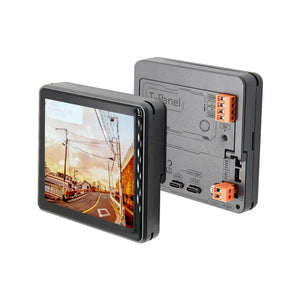

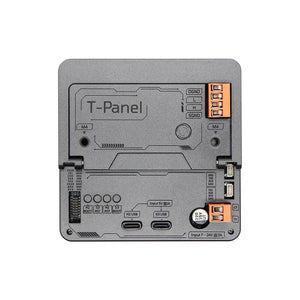

📸 Produktgalerie
RS485 500kbps
📌 Pin-Diagramm
Weitere Details
📦 Enthalten
RS485 500kbp
