HLK-LD2420 ist ein leistungsstarkes 24-GHz-Radarmodul mit einer Sender- und einer Empfängerantenne. Sein menschlicher Erkennungsalgorithmus nutzt Millimeterwellen-Radar-Entfernungsmesstechnologie und die fortschrittliche proprietäre Signalverarbeitungstechnologie der Chips der S3-Serie, um eine genaue Erfassung von sich bewegenden, Mikrobewegungen und stehenden menschlichen Körpern zu erreichen.
HLK-LD2420 wird hauptsächlich in Innenräumen verwendet, um zu erkennen, ob sich ein menschlicher Körper in der Umgebung bewegt oder sich leicht bewegt, und um die Erkennungsergebnisse in Echtzeit zu aktualisieren. Es hat ein Maximum Der Sensor verfügt über einen Erfassungsabstand von 8 m und lässt sich leicht konfigurieren, um den Entfernungsbereich, die Empfindlichkeit und die Bildwiederholzeit in verschiedenen Zonen zu erfassen. Er unterstützt die GPIO- und UART-Schnittstelle, die Plug-and-Play ist. stark>und kann flexibel auf verschiedene Smart-Szenarien und Endprodukte angewendet werden.
Produktparameter
-
Ein-Chip-SoC für intelligenten Millimeterwellensensor und Firmware für intelligente Algorithmen an Bord
-
Ultrakleines Modulmaß: 20 mm × 20 mm
-
Laden Sie die Standardkonfiguration des Körpersensors, Plug-and-Play
-
24-GHz-ISM-Band mit FCC-, CE- und provisionsfreien Spektrumszulassungen
-
3,3-V-Netzteil, unterstützt einen breiten Spannungsbereich von 3,0 V bis 3,6 V
-
Durchschnittlicher Betriebsstrom 50 mA
-
Erkennungsziel für Bewegung, Mikrobewegung des menschlichen Körpers
-
Echtzeitberichte über Erkennungsergebnisse
-
Stellen Sie Visualisierungstools bereit, um die Konfiguration des Erkennungsabstands zu unterstützen
Intervall, Subintervall-Einstellungsempfindlichkeit und Ergebnisberichtszeit
-
Unterstützt die Aufteilung des Induktionsbereichs und schirmt alle Störungen außerhalb der Zone vollständig ab
-
Näherungserkennung 0,2 m, keine blinde Erkennungszone
-
Bewegungskörpererkennung bis zu 8 m
-
Großer Erfassungswinkel, der einen Bereich von ±60° abdeckt
-
Unterstützt eine Vielzahl von Installationsmethoden, z. B. Aufhängen der Oberseite oder Aufhängen an der Wand
-
Unabhängige Konfiguration der Trigger- und Haltezustände, starke Anti-Interferenz-Fähigkeit
Anwendungsszenarien
Der Sensor zur Erkennung menschlicher Körper HLK-LD2420 kann sich bewegende, stehende und stationäre menschliche Körper erkennen und identifizieren und wird häufig in verschiedenen AIoT-Szenarien eingesetzt, die die folgenden Typen abdecken.
- Smart Home: Es erkennt die Anwesenheit und Entfernung des menschlichen Körpers und meldet die Erkennungsergebnisse zur intelligenten Steuerung von Haushaltsgeräten durch das Hauptsteuermodul.
- Smart Business: Erkennt die Annäherung oder Entfernung eines menschlichen Körpers innerhalb des eingestellten Entfernungsintervalls; beleuchtet den Bildschirm rechtzeitig, um das Gerät in der Anwesenheit des menschlichen Körpers eingeschaltet zu halten.
- Intelligente Sicherheit: Induktions-Zutrittskontrolle, Gebäude-Gegensprechanlage, elektronisches Katzenauge usw.
- Intelligente Beleuchtung: Identifizieren und spüren Sie den menschlichen Körper, präzise Positionserkennung, kann in Beleuchtungsgeräten für öffentliche Plätze (Sensorlampe, Glühbirne usw.) verwendet werden.
Systembeschreibung
HLK-LD2420 ist ein intelligenter und präziser menschlicher Sensor, der auf einem Millimeterwellen-Sensorchip der Hylink S3-Serie basiert. Der Sensor verwendet FMCW-FM-Dauerstrich, kombiniert mit einem Radarsignal Verarbeitung und ein integrierter intelligenter Sensoralgorithmus zur Erkennung menschlicher Ziele in einem festgelegten Raum und zur Aktualisierung der Erkennungsergebnisse in Echtzeit. Mit der intelligenten Millimeterwelle von Healing Technology Mit der Sensor-Referenzlösung können Benutzer schnell ihre eigenen präzisen Körpererkennungsprodukte entwickeln.

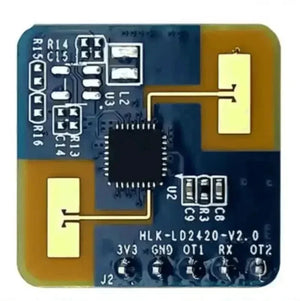

Der Hardware-Teil des HLK-LD2420 besteht aus einem vollständig integrierten Hylink Smart Millimeter Sensor SoC, einer 24-GHz-Sender-Empfänger-Antenne und einer Host-MCU; Der Softwareteil ist ausgestattet Mit von Hylink veröffentlichten Firmware- und visuellen Konfigurationstools zur Realisierung von Funktionen zur Erfassung des menschlichen Körpers mit flexibler Konfiguration von Erfassungsentfernung, Empfindlichkeit und Meldezeit.
