L298P Shield/2A Hochstrom-Doppelmotor-Antriebsmodul – OpenELAB

Sie können den UNO R3-Mikrocontroller verwenden und externe Komponenten hinzufügen, um eine Vielzahl erstaunlicher Experimente durchzuführen, z. B. das Heimwerken eines intelligenten Roboters. Wenn Sie Ihren Roboter selbst bauen, ist es notwendig, die Motortreiberplatine zum Antreiben der Gleichstrommotoren zu verwenden. Manchmal muss die Motorantriebsplatine jedoch mit vielen Überbrückungskabeln an UNO angeschlossen werden, was ziemlich umständlich ist.

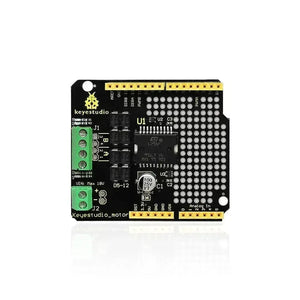

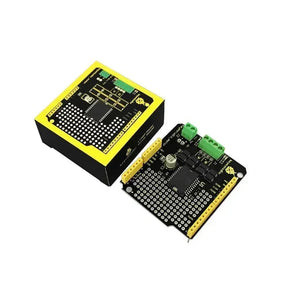

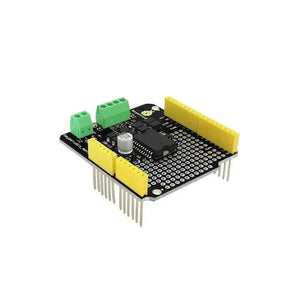

Jetzt haben wir dieses Motorschild mit L298P als Kern auf den Markt gebracht. Stapeln Sie es bei der Verwendung einfach auf die UNO R3-Platine. Beachten Sie, dass die Geschwindigkeits- und Richtungsschnittstellen des Motors angeschlossen sind. D3 dient zur Steuerung der Geschwindigkeit von Motor A und D12 zur Steuerung der Richtung von Motor A. D11 dient zur Steuerung der Geschwindigkeit von Motor B und D13 dient zur Steuerung der Richtung.
Die grünen Klemmenblöcke sollten mit den VIN/GND-Pins am UNO verbunden werden. Die Stromversorgung der Platine erfolgt über die Klemmenblöcke oder die schwarze DC-Buchse von UNO. Die maximale Spannungsversorgung beträgt DC 18V.

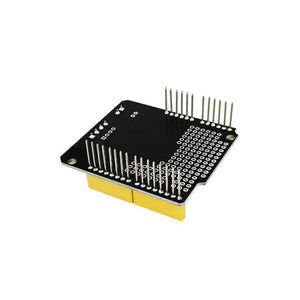

Das Onboard verfügt außerdem über ein Durchgangsloch-Pad, sodass Sie die elektronischen Elemente verschweißen können, um eine Vielzahl von Prototyping-Schaltkreisen zu entwerfen.

• Logikteil Eingangsspannung : VD: 5V

• Eingangsspannung des Antriebsteils VS: VIN-Eingang 6,5 ~ 12 V, PWRIN-Eingang 4,8 ~ 24 V

• Logikteil arbeitet aktuell Iss: ≤36mA

• Fahrteil Arbeitsstrom Io: ≤ 2A

• Maximale Verlustleistung: 25W (T=75°C)

• Steuersignal-Eingangspegel:

• Hochpegel: 2,3V ≤ Vin ≤ 5V

• Niedriges Niveau: -0,3V ≤ Vin ≤ 1,5V

• Betriebstemperatur: -25°C~+130°C

• Treiberform: Dual-Power-H-Brückenantrieb
