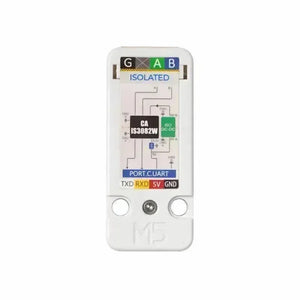

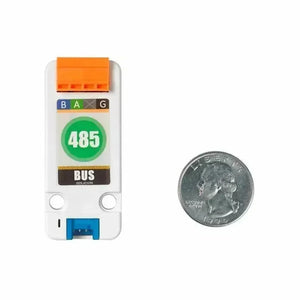

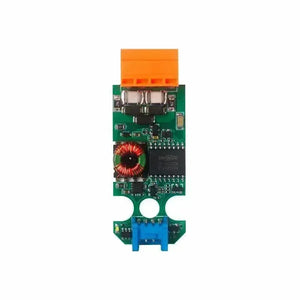

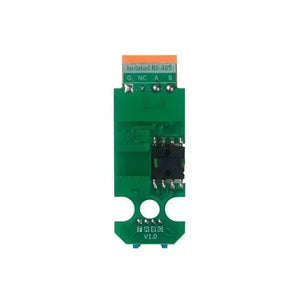

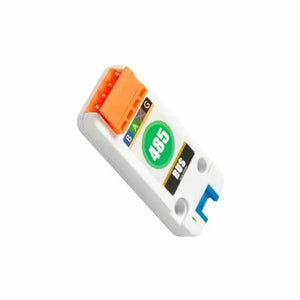

Isolierte RS485-Einheit

Hinweis: Alle Produkte verstehen sich inklusive Mehrwertsteuer.

Isolierte RS485-Einheit ist ein isolierter Halbduplex-Transceiver, der auf dem RS485-Busprotokoll basiert. Es kann den TTL-Pegel in den RS485-Pegel umwandeln. Da verschiedene elektrische Störungen und vorübergehende Spannungs- und Stromänderungen die Kommunikation beeinträchtigen können, kann der Einsatz von CA-IS3082W als Schnittstellenchip die oben genannten Störungen wirksam abschirmen, teure Steuergeräte ausreichend schützen und das Risiko von Schäden verringern.

Kommunikation mit RS485 Geräte, die eine Signalübertragung über große Entfernungen erfordern, sind möglich. Das Produkt verfügt über eine Ausfallschutzfunktion, bei der im Empfangszustand der Empfängerausgangspegel hoch ist, wenn der Eingang offen oder kurzgeschlossen ist.

RS485 ist ein Kommunikationsprotokollstandard, der zur Definition der elektrischen Eigenschaften von Treibern und Empfängern verwendet wird, die in seriellen Kommunikationssystemen verwendet werden. Es unterstützt Mehrpunktsysteme und wird häufig in industriellen Bereichen eingesetzt.

Wenn die Projektausrüstung eine Kommunikationssteuerung über RS485 benötigt und hohe Anforderungen an das Signal-Rausch-Verhältnis und die Übertragungsentfernung stellt, ist es eine gute Wahl, eine ISO485-Einheit für die Schnittstellentypübertragung zu verwenden.

Produktmerkmale

• Eingebauter CA-IS3082W-Isolationschip
• Kontrollleuchte
• Isolierter DC/DC
• Signalübertragungsrate: bis zu 500 Kbit/s
• Ausfallsicherer Empfänger (Bus offen, Kurzschluss)
• Unterstützt bis zu 256 Busknoten
• Bis zu 1000 VRMs Isolation und Spannungsfestigkeit
• Entwicklungsplattform: Arduino, UIflow (Blockly, Python)
• 2X LEGO™ kompatible Löcher

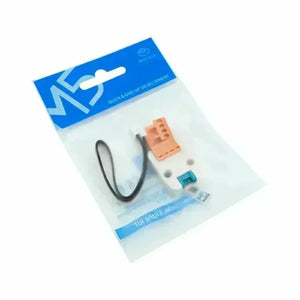

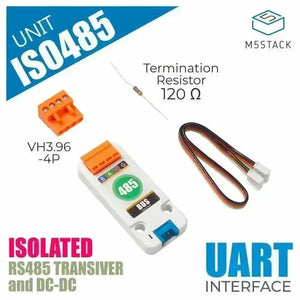

Enthalten

• 1x Isolierte RS485-Einheit
• 1x VH-3.96 4P
• 1x 120Ω Widerstand
• 1x Grove-Kabel (20 cm)

Anwendungen

• Kommunikation zwischen RS485-Schnittstellengerät und Mikrocontroller in Industrieanlagen

Spezifikation
