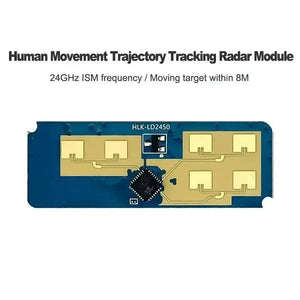

HLK-LD2450 Radarmodul zur Verfolgung der Flugbahn menschlicher Bewegungen

Produktübersicht

Die Bewegungszielverfolgung besteht darin, die Position des sich bewegenden Ziels in der Region in Echtzeit zu verfolgen, und die Entfernung, den Winkel und die Geschwindigkeitsmessung des sich bewegenden Ziels in der Region zu realisieren.

Der LD2450 ist ein Bewegungserfassungssensor-Modul aus der Hi-link 24G Millimeterwellenradar-Serie, das extrem vereinfachte 24 GHz Radar-Sensorkhardware und intelligente Algorithmus-Firmware umfasst. Die Lösung wird hauptsächlich in allgemeinen Innenräumen wie Wohnungen, Büros und Hotels eingesetzt, um die Standortverfolgung von sich bewegenden menschlichen Körpern zu ermöglichen.

Die Sensorhardware besteht aus einem AloT-Millimeterwellen-Radarchip, einer hochleistungsfähigen Mikrostreifenantenne mit einem Sender und zwei Empfängern und einer kostengünstigen Mikrocontrollereinheit (MCU) und periphere Hilfsschaltkreise.
Die intelligente Algorithmus-Firmware nutzt FMCW-Wellenformen und die proprietäre fortschrittliche Signalverarbeitungstechnologie des Radarchips. Es bietet eine serielle Ausgabe von Erkennungsdaten, die Plug-and-Play ist und flexibel auf verschiedene intelligente Szenarien und Endprodukte angewendet werden kann.

Produktmerkmale

Eigenschaften

• 24 GHz ISM-Band

• Integrierter intelligenter Millimeterwellen-Radarchip und intelligente Algorithmus-Firmware

• Präzise Lokalisierung und Verfolgung von Bewegungszielen

• Die längste Erkennungsreichweite beträgt 6 m

• Ultrakleine Modulgröße: 15 mm x 44 mm

• Wandmontage

• Azimutwinkel ±60°, Nickwinkel ±35°

• Die ultimative kostengünstige Wahl

• Mehrere Anschlussmöglichkeiten mit Pin- und Buchsenschnittstelle

Vorteile der Lösung

Das Modul zur Erfassung des menschlichen Körpers LD2450 verwendet die 24-GHz-Millimeterwellen-Radarsensortechnologie und bietet im Vergleich zu anderen Programmen offensichtliche Vorteile bei Anwendungen zur Erfassung des menschlichen Körpers:

• Zusätzlich zur empfindlichen Erfassung der Bewegung des menschlichen Körpers können herkömmliche Programme die Mikrobewegung des menschlichen Körpers nicht erkennen und auch empfindlich auf Sinne reagieren.
• Gute Anpassungsfähigkeit an die Umgebung, der Induktionseffekt wird nicht durch die Umgebung wie Temperatur, Helligkeit, Luftfeuchtigkeit und Lichtschwankungen beeinflusst;
• Eine gute Hüllendurchdringung kann im Inneren der Hülle verborgen werden, es müssen keine Löcher in der Produktoberfläche geöffnet werden, was die Produktästhetik verbessert.

Herunterladen

Radarmodul HLK-LD2450
