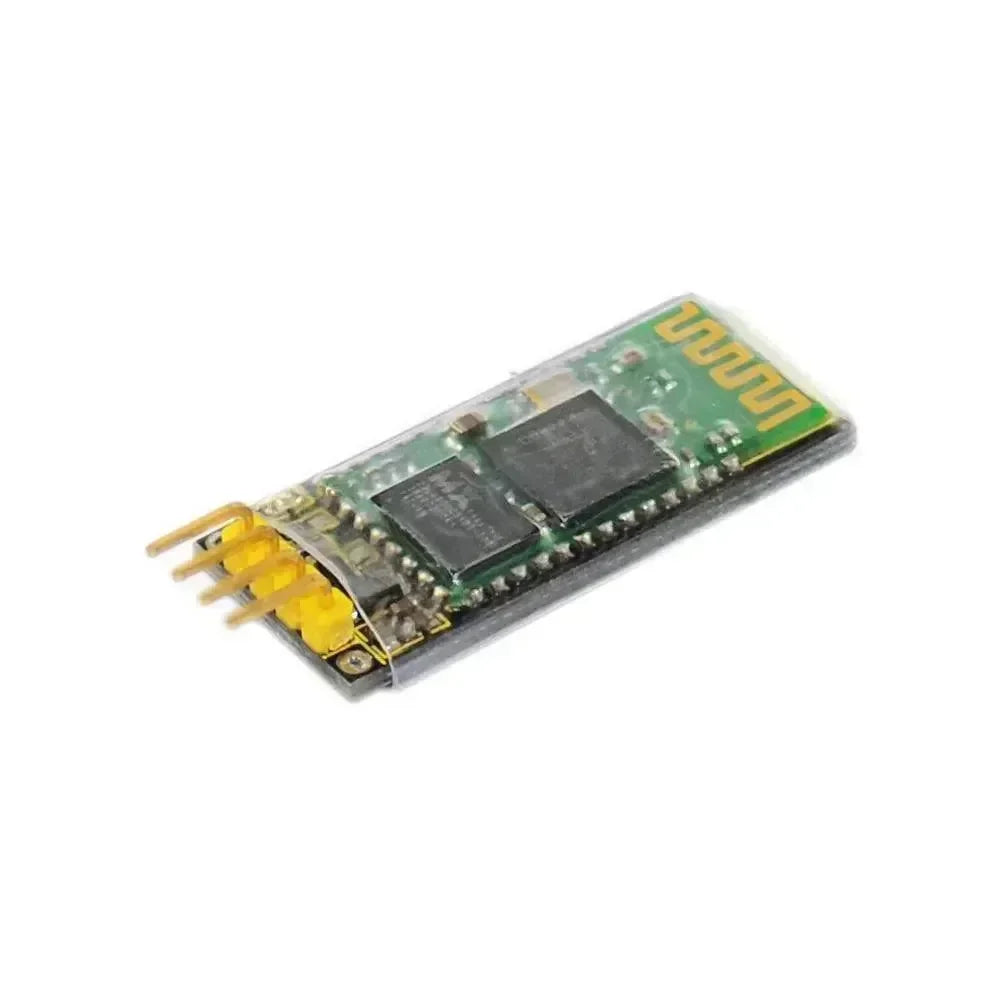

OpenELAB HC-06 Drahtloses Bluetooth-Modul

Das Bluetooth-Modul kann problemlos eine serielle drahtlose Datenübertragung erreichen. Seine Betriebsfrequenz gehört zu den beliebtesten 2,4-GHz-ISM-Frequenzbändern (d. h. in der Industrie, Wissenschaft und Medizin).
Es verwendet den Bluetooth 2.1+EDR-Standard. Bei Bluetooth 2.1 beträgt die Signalübertragungszeit verschiedener Geräte 0,5 Sekunden, sodass die Arbeitsbelastung des Bluetooth-Chips erheblich reduziert werden kann und mehr Ruhezeit für Bluetooth eingespart werden kann.
Dieses Modul ist mit einer seriellen Schnittstelle ausgestattet, die einfach zu bedienen ist und den gesamten Design-/Entwicklungszyklus vereinfacht.

Merkmale

• Bluetooth-Protokoll: Bluetooth 2.1+ EDR-Standard

• USB-Protokoll: USB v1.1/2.0

• Betriebsfrequenz: 2,4 GHz ISM-Frequenzband

• Modulationsmodus: Gauss-Frequenz-Shift-Keying

• Übertragungsleistung: ≤ 4dBm, zweite Stufe

• Empfindlichkeit: ≤-84 dBm bei 0,1 % Bitfehlerrate

• Übertragungsgeschwindigkeit: 2,1 Mbit/s (max.)/160 Kbit/s (asynchron); 1 Mbit/s/1 Mbit/s (synchron).

• Sicherheitsmerkmal: Authentifizierung und Verschlüsselung

• Unterstützte Konfiguration: Serieller Bluetooth-Anschluss (Haupt- und Nebenanschluss)

• Versorgungsspannung: 5 V DC 50mA

• Betriebstemperatur: -20 bis 55℃
