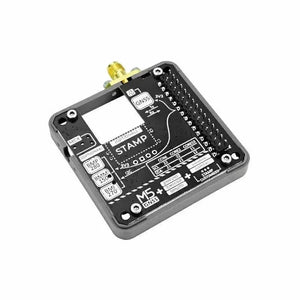

GNSS-Modul mit Luftdruck-, IMU- und Magnetometersensoren

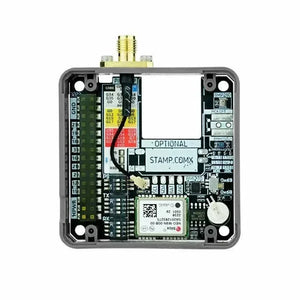

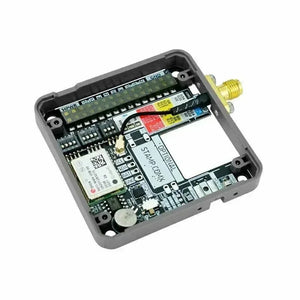

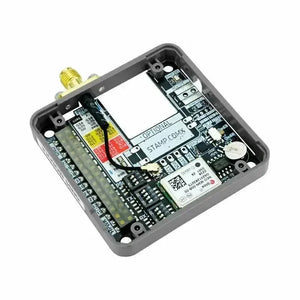

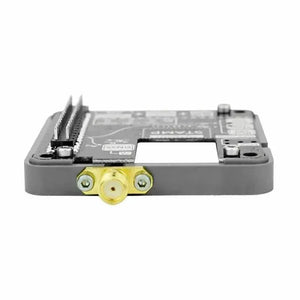

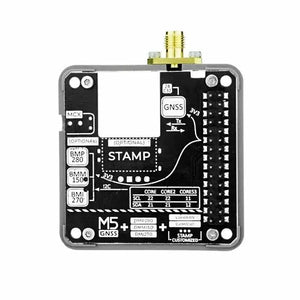

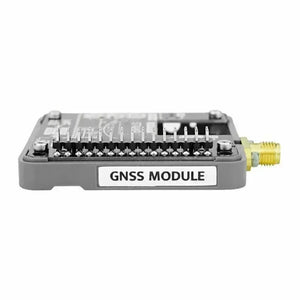

GNSS-Modul ist ein drahtloses Kommunikationsmodul zur globalen Positionierung mit dem NEO-M9N-00B GPS-Modul. Es ist mit mehreren Satellitenpositionierungssystemen kompatibel und bietet eine beeindruckende Genauigkeit von etwa 1,5 Metern. Dieses Modul kann gleichzeitig Signale von vier GNSS-Quellen empfangen und sorgt so für hohe Präzision und schnelle Erfassungszeiten. Ausgestattet mit einer externen MCX-Antennenschnittstelle verfügt es außerdem über eine Knopfbatterie und einen EEPROM-Chip zur sicheren Datenspeicherung bei Stromausfall.
Zusätzlich zu seinen außergewöhnlichen Positionierungsfähigkeiten integriert das Modul verschiedene Sensoren für die umfassende Messung geografischer Informationen. Es umfasst einen sechsachsigen Lagesensor BMI270, ein dreiachsiges Magnetometer BMM150 und einen Luftdrucksensor. Diese Kombination ermöglicht eine präzise Messung von Position, Ausrichtung, Höhe und anderen wichtigen Parametern. Darüber hinaus bietet das Modul Flexibilität durch die Bereitstellung von DIP-Schaltern und Kippschaltern. Diese ermöglichen eine einfache Anpassung der seriellen Port-Pins, PPS-Pins und Kommunikationsadressen für den Lagesensor.
Das für die nahtlose Kommunikation mit M5Stack-Controllern konzipierte GNSS-Modul nutzt M5BUS für den Datenaustausch und unterstützt das Hinzufügen drahtloser M5 Stamp-Kommunikationsmodule, was die Remote-IoT-Kommunikation ermöglicht und es zu einer vielseitigen Lösung für Anwendungen wie Positionierung und Navigation, Landwirtschaft, Logistik und Geodatenvermessung macht , Umweltüberwachung sowie Sicherheit und Notfallmaßnahmen.
Merkmale
- Multi-Konstellationspositionierung: Unterstützt verschiedene Satellitensysteme für eine genaue Positionierung.
- Hohe Präzision: Positionierungsgenauigkeit von ca. 1,5 Metern.
- Multi-Signal-Empfang: Empfängt gleichzeitig Signale von vier GNSS-Quellen für erhöhte Genauigkeit.
- Externe Antenne: Optionale Konfigurationen für unterschiedliche Anforderungen.
- Datenschutz: Backup-Batterie und EEPROM-Chip sorgen für Datensicherheit bei Stromausfall.
- Mehrere Sensoren: Integriert einen sechsachsigen Lagesensor, ein Magnetometer und einen barometrischen Sensor.
- Flexible Konfiguration: Anpassbare Einstellungen wie serielle Port-Pins, PPS-Synchronisierungssignal-Pin.
- Vielseitige Anwendung: Geeignet für Positionierung, Landwirtschaft, Logistik, Umweltüberwachung usw.
- IoT-Unterstützung: Kann das drahtlose Kommunikationsmodul M5 Stamp für die Fernkommunikation integrieren.

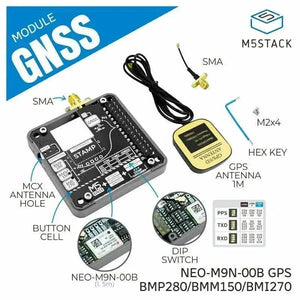

Inklusive
- 1x GNSS-Modul
- 1x externe GPS/BD-Antenne (Länge: 1 m)
- 1x Antennen-Feeder
- 2x M2*4 Schrauben
- 1x Inbusschlüssel 1,5mm
- 1x HY2.0-4P-Kabel (20 cm)
Anwendungen
- Positionierung und Navigation
- Landwirtschaft
- Logistik
- Geografische Vermessung und Kartierung
Spezifikation
| GNSS-Chip | NEO-M9N-00B Genauigkeit: 1,5 Meter Betriebsgrenzen: Max. Höhe: 80.000 m, Max. G: ≤4, Max. Geschwindigkeit: 500 m/s Anzahl unterstützter Kanäle: 92 Dynamische Kursgenauigkeit: 0,3 Grad Maximale Navigationsaktualisierungsrate: 25 Hz |
| Sechsachsiger Lagesensor | BMI270 Beschleunigungsmesserbereich: ±2g/±4g/±8g/±16g Gyroskop-Prozessbereich: ±125 dps/±250 dps/±500 dps/±1000 dps/±2000 dps |
| Dreiachsiges Magnetometer | BMM150 (Magnetfeldauflösung: 0,3 uT) |
| Barometrischer Drucksensor | BMP280 (Messbereich: 300 ~ 1100 hPa) |
| Unterstützt Navigationssatellitentypen | GPS / QZSS, GLONASS, Galileo, BeiDou |

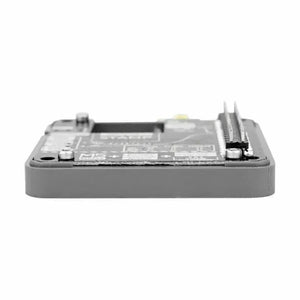

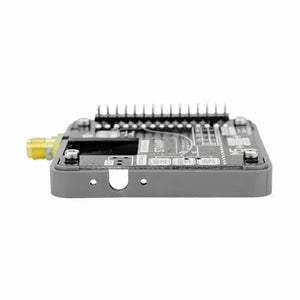

| Produktgröße | 54 x 54 x 13,1 mm |
| Packungsgrösse | 126*66*23mm |
| Produktgewicht | 14.4g |
| Paketgewicht | 60.4g |
