Waveshare ESP32-S3-Nano - Entwicklungsboard
Need it faster? Contact us via phone or email for expedited delivery.
Waveshare ESP32-S3-Nano - Entwicklungsboard
Der ESP32-S3-Nano nutzt den ESP32-S3R8 Chip und ist kompatibel mit dem Arduino Nano ESP32. Sein kompaktes Design, gepaart mit robusten Fähigkeiten, macht ihn gut geeignet für Anwendungen im Internet der Dinge (IoT) und MicroPython. Darüber hinaus bietet er eine einfache Integration in verschiedene Projekte, was seine Vielseitigkeit und Funktionalität erhöht.
-
Das Gerät ist mit dem ESP32-S3R8-Chip ausgestattet, der den Xtensa® 32-Bit LX7 Dual-Core-Prozessor integriert. Dieser Prozessor kann mit einer Frequenz von 240 MHz betrieben werden.
-
Das System ist ausgestattet mit integriertem 512KB SRAM, 384KB ROM, 8MB PSRAM und 16MB Flash-Speicher.
-
Das Gerät verfügt über integrierte Dual-Mode-Wireless-Kommunikation mit 2,4 GHz Wi-Fi und Bluetooth Low Energy, die eine verbesserte Funkfrequenzleistung bietet.
-
Ermöglicht einen nahtlosen Übergang zwischen Arduino- und MicroPython-Programmierung, was eine verbesserte Flexibilität in der Nutzung ermöglicht.
-
Dieses Produkt ist mit der Arduino IoT Cloud kompatibel, wodurch Benutzer ihre Projekte remote über die Anwendung Arduino IoT Cloud überwachen und steuern können.
-
Dieses Gerät unterstützt die Funktionalität des Human Interface Device (HID), wodurch es in der Lage ist, Geräte wie Tastaturen oder Mäuse über einen USB-Anschluss zu emulieren. Diese Fähigkeit ermöglicht eine verbesserte Interaktion mit Personal Computern.
|
Produktparametervergleich
|
|||
|
MODELL
|
R7FA4 PLUS A
|
R7FA4 PLUS B
|
ESP32-S3-NANO
|
|
MIKROCONTROLLER
|
R7FA4 (32-Bit ARM Cortex-M4)
|
R7FA4 (32-Bit ARM Cortex-M4)
|
ESP32-S3R8 (Dual-Core 32-Bit Xtensa LX7)
|
|
ESP32-S3FN8 (Dual-Core 32-Bit Xtensa LX7)
|
|||
|
TAKTFREQUENZ
|
R7FA4: 48 MHz
|
R7FA4: 48 MHz
|
ESP32-S3R8: 240 MHz
|
|
ESP32-S3FN8: 240 MHz
|
|||
|
LAGERUNG
|
R7FA4: 256kB Flash, 32kB RAM
|
R7FA4: 256kB Flash, 32kB RAM
|
ESP32-S3R8: 384 KB ROM, 512 KB RAM, 16 MB Flash, 8 MB PSRAM
|
|
ESP32-S3FN8: 384 KB ROM, 512 KB RAM, 8 MB Flash
|
|||
|
DRAHTLOSE KOMMUNIKATION
|
Keiner
|
2,4 GHz WiFi + Bluetooth LE
|
|
|
BETRIEBSSPANNUNG
|
Optionen für 5 V/3,3 V, unterstützen mehr Abschirmungen
|
3,3 V
|
|
|
LEISTUNGSAUFNAHME
|
6 bis 24 V
|
6 bis 21 V
|
|
|
RESET-TASTE
|
Lateral, einfacher zu verwenden beim Anschluss an ein Shield
|
Vertikal
|
|
|
IO-PIN-AUSGANGSTROM
|
8 mA
|
40 mA
|
|
|
DIGITALE PINS
|
14
|
14
|
|
|
ANALOGE PINS
|
6
|
8
|
|
|
DAC
|
2
|
Keiner
|
|
|
PWM
|
6
|
5
|
|
|
UART
|
1
|
2
|
|
|
I2C
|
1
|
1
|
|
|
SPI
|
1
|
1
|
|
|
DÜRFEN
|
1
|
Keiner
|
|
|
DC-BUCHSE
|
Flaches Profil, Schilde werden beim Anschließen nicht mehr blockiert
|
Keiner
|
|
|
STROMAUSGANGSANSCHLUSS
|
Bietet einen 5-V- ODER 3,3-V-Stromausgang und eine gemeinsame Erdung mit anderen Platinen
|
Keiner
|
|
|
5V-STROMAUSGANG
|
Bis zu 2000 mA Max, bietet eine höhere Antriebsfähigkeit
|
1000 mA max.
|
|
|
EXPERIMENTELLES BOARD
|
Unterstützung, die Lötstelle ist für DIY-Schnittstellen vorgesehen, um mit dem Experimentierboard zu verbinden.
|
Unterstützung
|
|

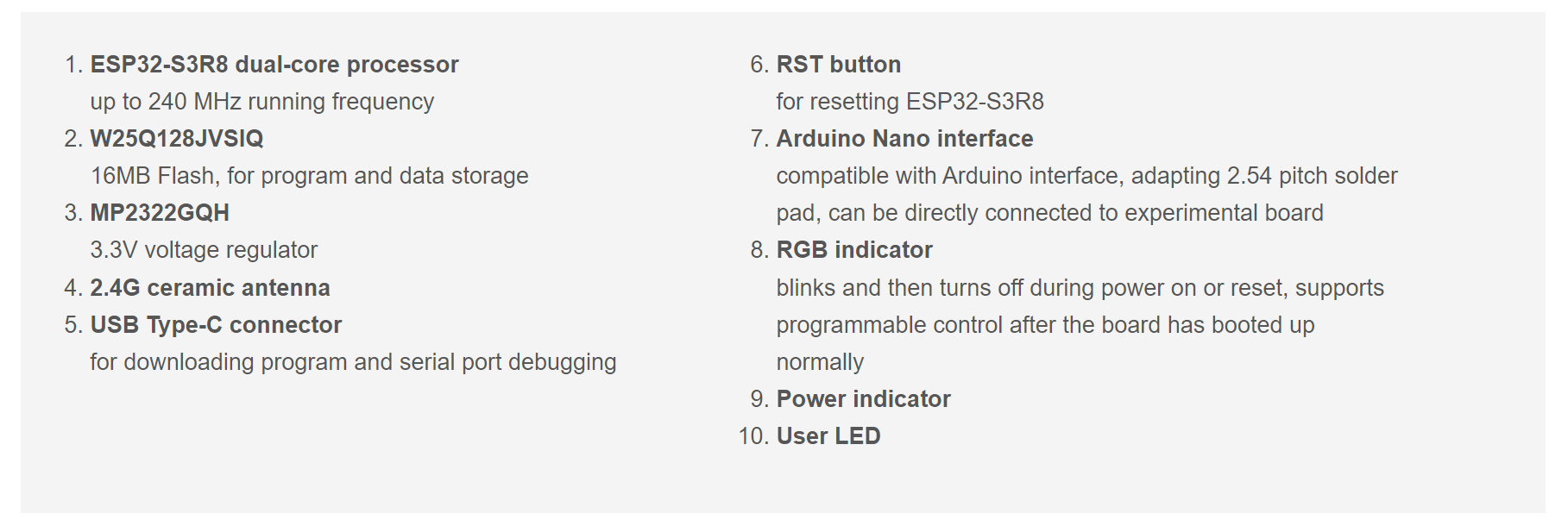

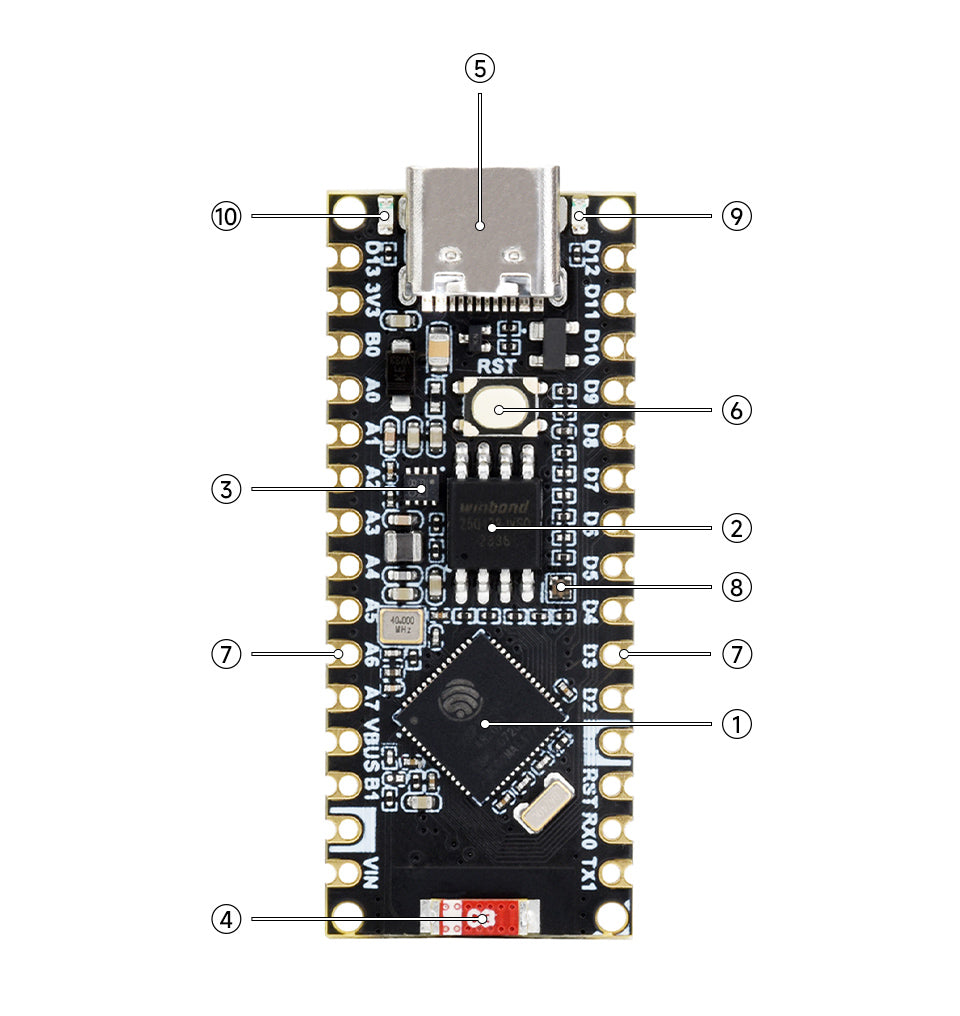

Was ist an Bord

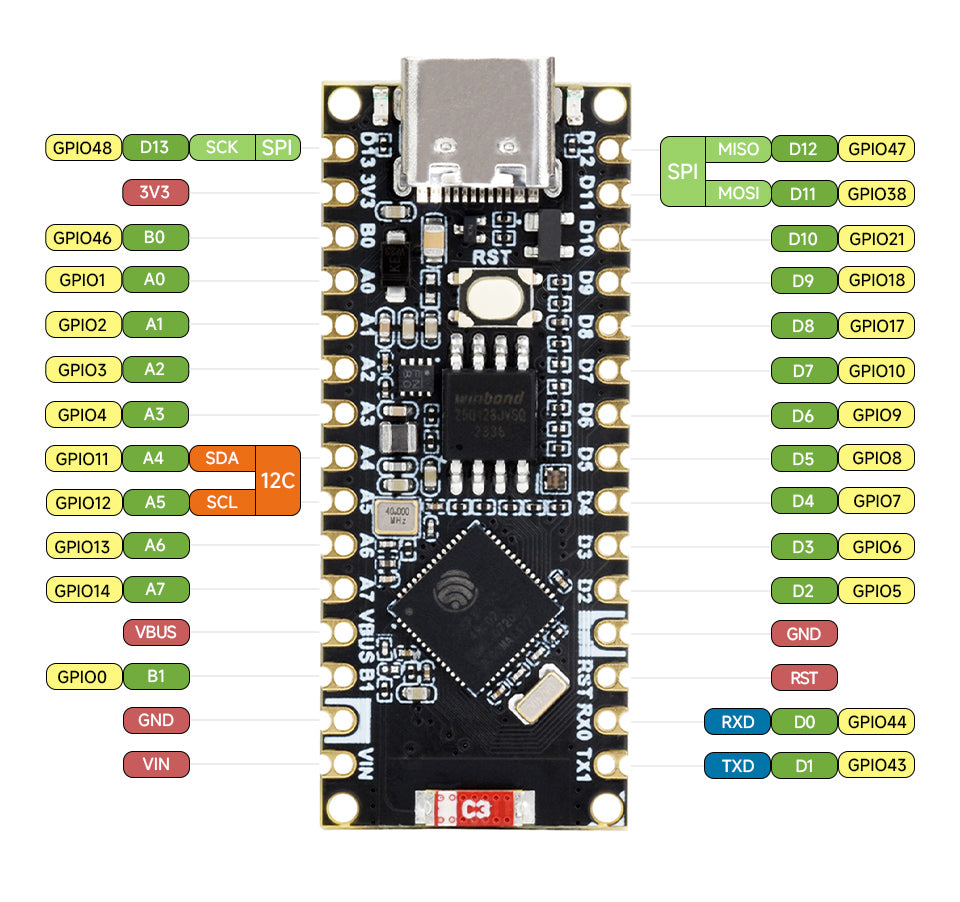

Pinbelegungsdefinition

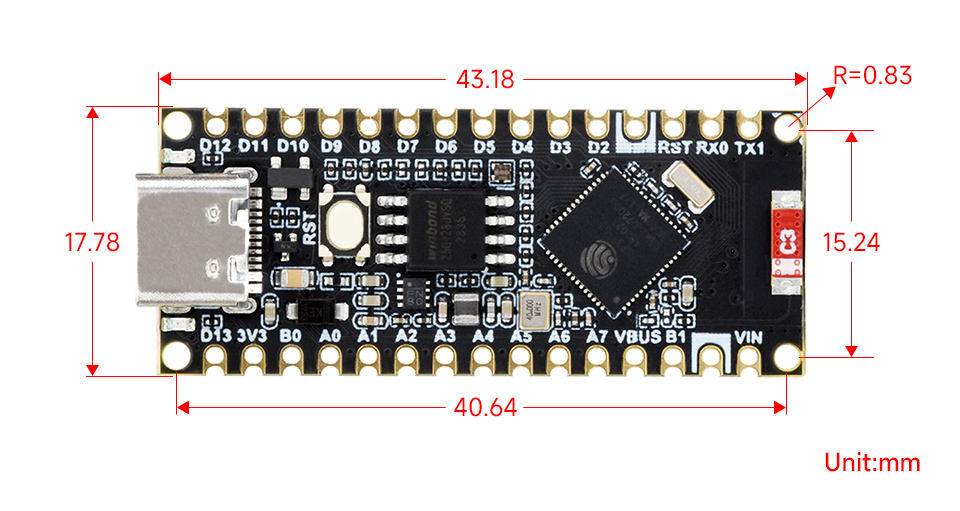

Außenmaße
