M5Stack ESP32 Ethernet-Einheit mit PoE
PoESP32-Einheit ist ein Ethernet-Modul, das die ESP32 Mikrocontroller und unterstützt Power over Ethernet (PoE)-Funktionalität. Es kombiniert die Fähigkeiten des ESP32, eines vielseitigen Mikrocontrollers mit integriertem WLAN und Bluetooth, mit dem Bitübertragungsschicht-Transceiver IP101G.
Die PoESP32-Einheit wird mit Standard-Firmware geliefert, die den ESP-AT-Befehlssatz verwendet. Diese Firmware ermöglicht die Unterstützung der Protokolle TCP, MQTT und HTTP und ermöglicht so eine einfache Kommunikation und Datenübertragung über die Ethernet-Verbindung. Durch die Verwendung einfacher AT-Befehle über die serielle Schnittstelle kann das Modul eine Verbindung zu einem Server herstellen und Fernsteuerungs- und Datenübertragungsfunktionen ausführen.
Eines der Hauptmerkmale der PoESP32-Einheit ist ihre Unterstützung für Power over Ethernet. Dies bedeutet, dass es über das Ethernet-Kabel mit Strom versorgt werden kann, sodass keine separate Stromversorgung erforderlich ist. Dies vereinfacht die Verkabelung und reduziert die Arbeitskosten, da keine zusätzlichen Stromleitungen zum Modul verlegt werden müssen.
Darüber hinaus ist die PoESP32-Einheit für die Sekundärentwicklung konzipiert. Es bietet die notwendigen Schnittstellen und Funktionen zur Anpassung und Erweiterung, sodass Entwickler das Modul an ihre spezifischen Anforderungen anpassen können.
Produktmerkmale
- Eingebetteter ESP32-Hauptcontroller
- PHY-Lösung:
- Transceiver-Modell IP101G
- IEEE 802.3/802.3u-Standard
- Ethernet-Schnittstelle.
- PoE-Standard: PoE IEEE802.3 AF / Unterstützt maximale Lastleistung 6 W
- RJ45-Netzwerkanschluss 10/100 Mbit/s
- Kommunikations-/Download-Schnittstelle:
- Die Standard-Firmware ist ESP-AT / Unterstützt Sekundärentwicklung zur Implementierung von TCP-Client/HTTP/CoAP und anderen Protokollen
- Programmierbar / unterstützt Sekundärentwicklung, Schnittstelle zum Herunterladen von Programmen reservieren
- Stromversorgung.
- HY2.0-4P-Schnittstelle 5V DC-Stromversorgung
- PoE-Stromversorgung (PoE IEEE802.3 AF)
- Entwicklungsmethode.
- AT-Befehl, UART: Standard 9600bps
- Entwicklungsplattform: UIFlow (in Kürze erhältlich), Arduino, ESP-IDF
Inbegriffen
- 1x EINHEIT PoESP32
- 1x HY2.0-4P-Kabel (20 cm)
- 1x Bedienungsanleitung
Anwendungen
- Ethernet Controller
- TCP-Client-Datenpassthrough
Spezifikation
| Technische Daten | Parameter |
|---|---|
| ESP32-WROOM-32U | 240 MHz Dual Core, 600 DMIPS, 520 KB SRAM (ohne integrierte 3D-Antenne, unterstützt keine WiFi- und BLE-Wireless-Funktion) |
| Blitz | 4MB |
| PHY | IP101G: IEEE 802.3/802.3u |
| MAC-PHY-Schnittstellentyp | RMII |
| PoE-Spezifikationen | PoE IEEE802.3 AF-Spezifikationen / Maximale Leistung 6 W / Spannung DC 37–57 V |
| Spezifikationen der Ethernet-Schnittstelle | RJ45 10/100Mbps |
| Reservierte Schnittstelle | 1x HY2.0-4P-Schnittstelle, 1x Programm-Download-Schnittstelle |
| Kommunikationsinterface | UART 9600bps 8N1 AT-Befehlssteuerung |
| Kommunikationslogikebene | 3,3 V |
| Nettogewicht | 26.2g |
| Bruttogewicht | 32.8g |

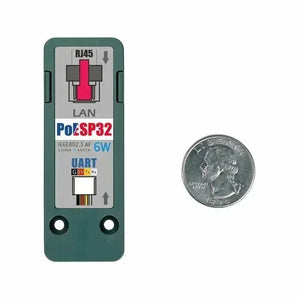

| Produktgröße | 72 * 26 * 19.2mm |
| Packungsgröße | 75 * 36 * 20.5mm |
