DIY MCU Digitalrohr-Rechner Lötkit

DIY MCU Digitalrohr-Rechner Lötkit

€8,35

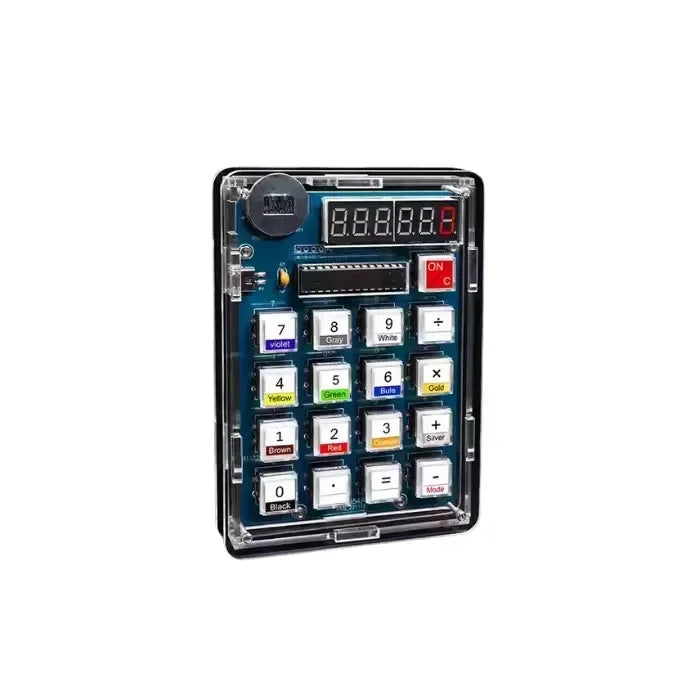

Das DIY MCU Digitalrohr-Rechner-Lötset ist ein spannendes Projekt, das Mathematik und Elektronik kombiniert. Dieses Set ermöglicht es den Nutzern, einen funktionalen digitalen Taschenrechner zu bauen, der grundlegende arithmetische Operationen und Farbcode-Widerstandsberechnungen durchführen kann. Ideal zum Lötenlernen und für die elektronische Ausbildung, richtet es sich sowohl an DIY-Enthusiasten als auch an Lernende.

Parameter

  • Produktname: DIY MCU Digitalrohr-Rechner-Lötset
  • Stromversorgung: USB 5V oder 3V Knopfzellenbatterie (Hinweis: USB und Knopfzelle dürfen nicht gleichzeitig betrieben werden)
  • Betriebsspannung: >2,8V
  • Betriebsstrom:
    • Betriebszustand: 9mA (sechs "8" angezeigt)
    • Schlafmodus: <1mA
  • PCB-Abmessungen: 113 x 78 mm (1-2 mm Toleranz möglich)
  • Produktgröße: 90 mm x 128 mm x 15,5 mm
  • Gewicht:
    • Mit Gehäuse: 151 g
    • Ohne Gehäuse: 77 g

Eigenschaften

  1. Multifunktionsdesign: Das Set unterstützt grundlegende arithmetische Operationen (Addition, Subtraktion, Multiplikation, Division) und Farbcode-Widerstandsberechnungen.
  2. Benutzerfreundliche Bedienung: Maximal 6-stellige Berechnungen mit wissenschaftlicher Notation für größere Ergebnisse; unterstützt sowohl 4-Band- als auch 5-Band-Widerstände.
  3. Energiemanagement: Umschalten zwischen Arbeits- und Schlafmodus zur Schonung der Batterielebensdauer.
  4. Präzise Anzeige: 6-stellige Genauigkeit liefert exakte Ergebnisse in kompakter Form.
  5. Fehlerbehandlung: Zeigt Fehlermeldungen bei ungültigen Eingaben oder Berechnungen außerhalb der Grenzen an.

Gebrauchsanweisung

  1. Umschalten des Betriebsmodus:

    • Standardmäßig Arbeitsmodus beim Einschalten.
    • Kurz die "C"-Taste drücken, um zum Arbeitsmodus zurückzukehren.
    • Die "C"-Taste länger als 1 Sekunde gedrückt halten, um in den Schlafmodus zu wechseln.

  2. Funktionswechsel:

    • Die „-/mode“-Taste lange drücken, um zwischen mathematischen Berechnungen und Widerstandsumrechnung zu wechseln.

  3. Berechnung:

    • Zahlen mit den Tasten und Operatoren eingeben, dann „_“ drücken, um zu berechnen.
    • Die „C“-Taste zum Löschen verwenden.

  4. Widerstandsumrechnung:

    • Farben des Widerstands nacheinander eingeben, dann „=“ zur Berechnung drücken.

Bauteilliste

  • 1x 105 Kondensator
  • 1x Knopfzellenhalter (1220)
  • 17x Taktile Schalter
  • 1x USB-Ladeanschluss
  • 2x Dual 7-Segment-Anzeigen
  • 1x STC Mikrocontroller (DIP28)
  • 1x IC-Sockel (28P)
  • 1x CR2032 Batterie
  • 17x Tastenkappen
  • 1x Gehäuse
  • 1x Schrauben
  • 1x PCB
  • 1x Tastenkleber
