Anzeigemodul 13.2

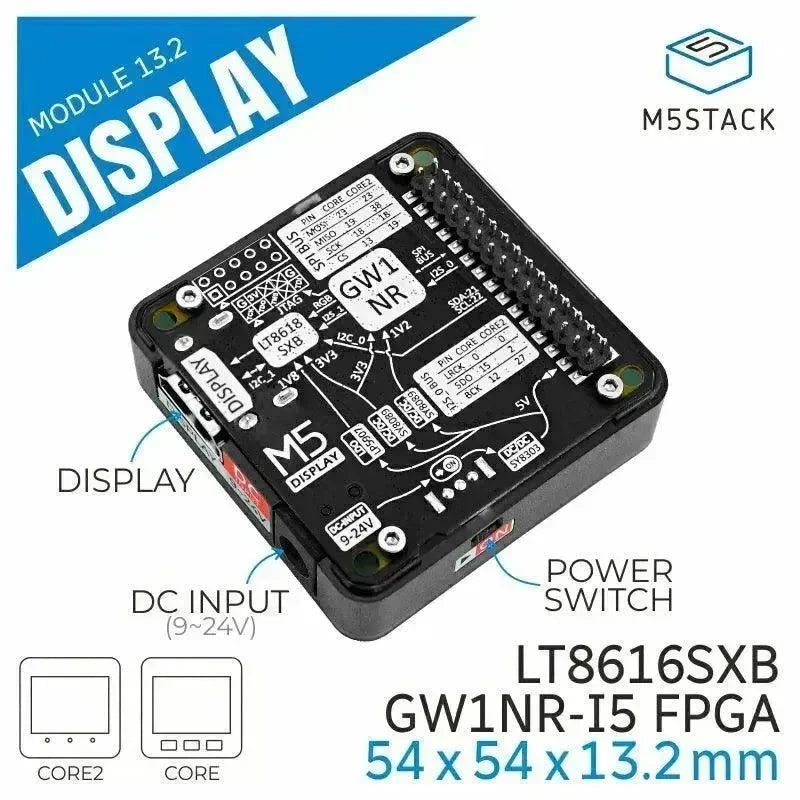

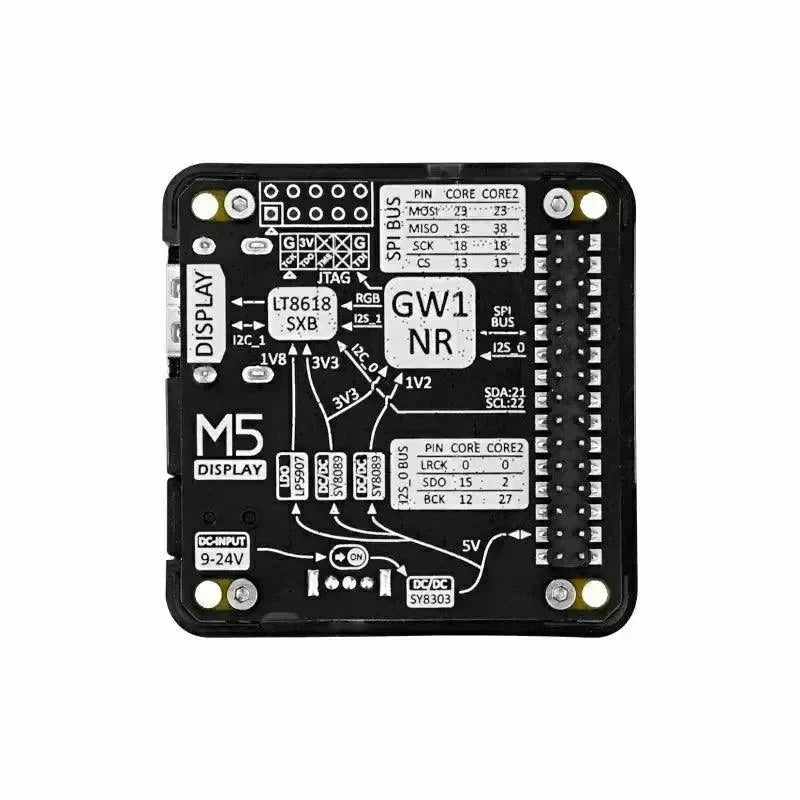

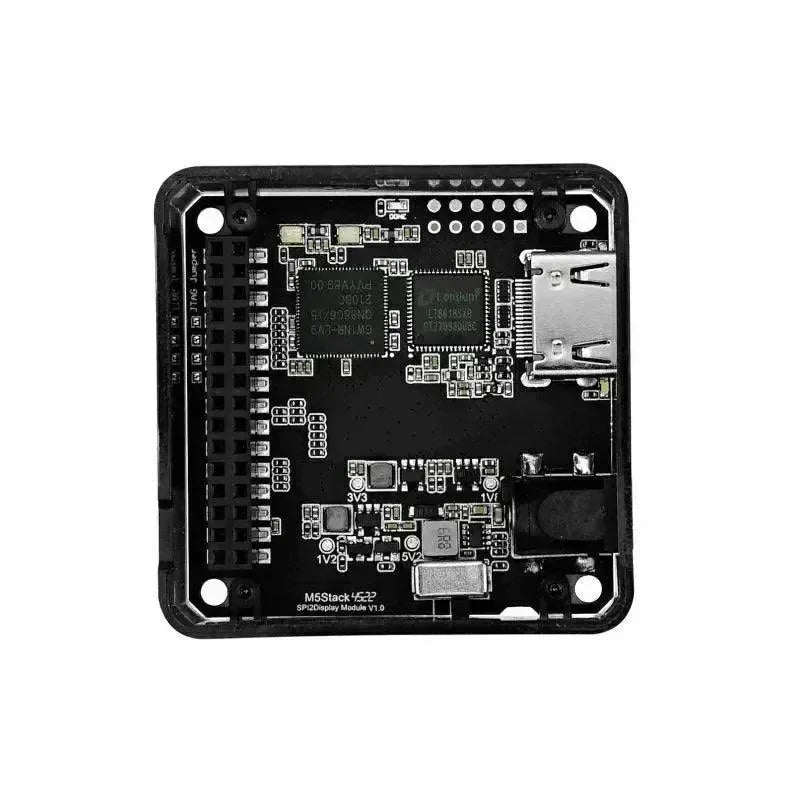

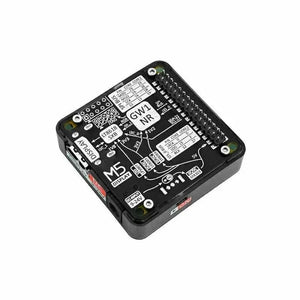

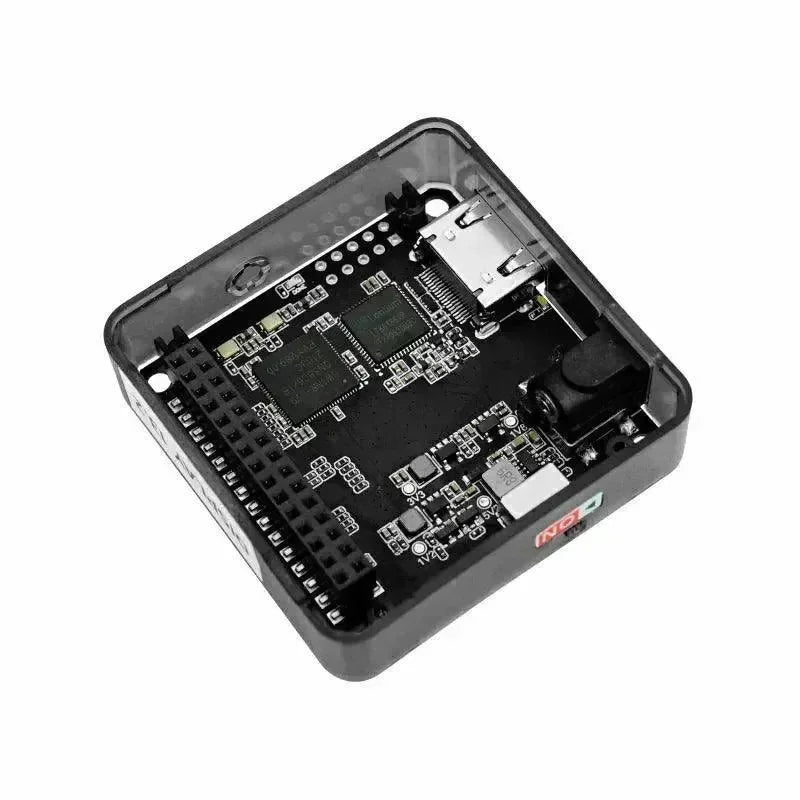

Das Anzeigemodul 13.2 ist ein Erweiterungsmodul für HD-Audio und -Video, das den FPGA-Chip der GAOYUN GW1NR-Serie zur Ausgabe des Anzeigesignals und den LT8618S-Chip als Signalausgangskonditionierung verwendet, wodurch ein Anzeigesignal mit 24-Bit-Farbtiefe und bis zu 8 Kanälen erreicht werden kann Audiosignalausgabe, Auflösung bis zu 1080P, wobei FPGA intern die I2S-Audioerzeugungsfunktion realisiert. Das Modul enthält eine Gleichstrom-Eingangsbuchse und einen entsprechenden DC-DC-Schaltkreis, der die Stromversorgung der gesamten Maschine realisieren kann. Dieses Produkt eignet sich für verschiedene programmierbare HD-AV-Ausgänge und andere Anlässe.
Merkmale
- Unterstützt 24-Bit-RGB-Eingang
- Auflösung bis zu 1080P
- Unterstützt bis zu 8 Audioeingangskanäle
- Enthält 9–24 V bis 5 V, 3,3 V und 1,2 V DCDC-Schaltkreise und 5 V bis 1,8 V LDO-Schaltkreise
- HD-Audio- und Videoschnittstelle, JTAG-Download-Schnittstelle
- 9-24-V-DC-Stromschnittstelle
- Netzschalter
Inklusive

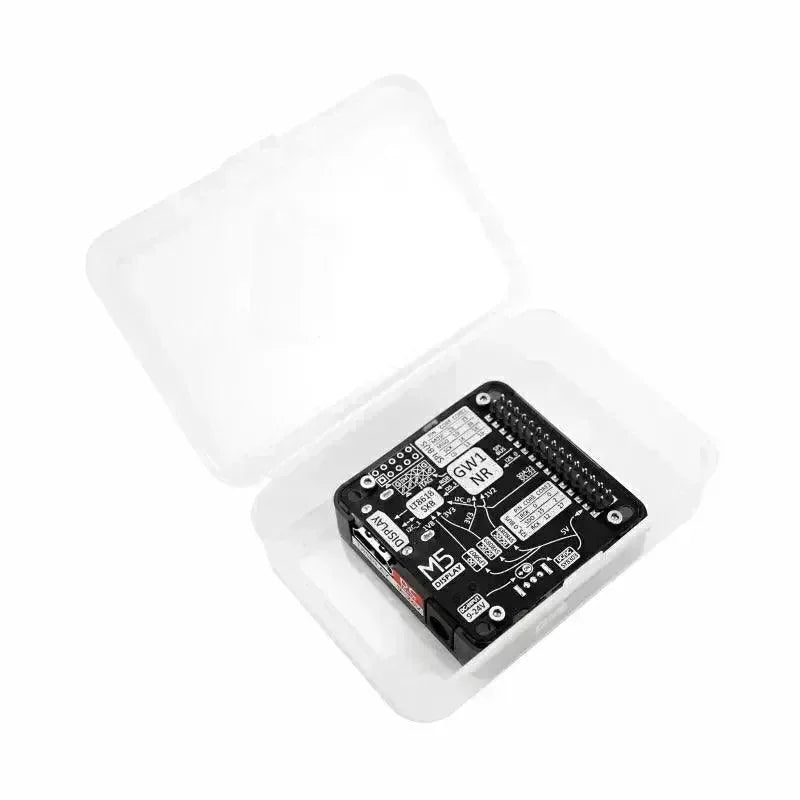

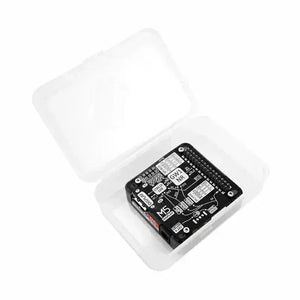

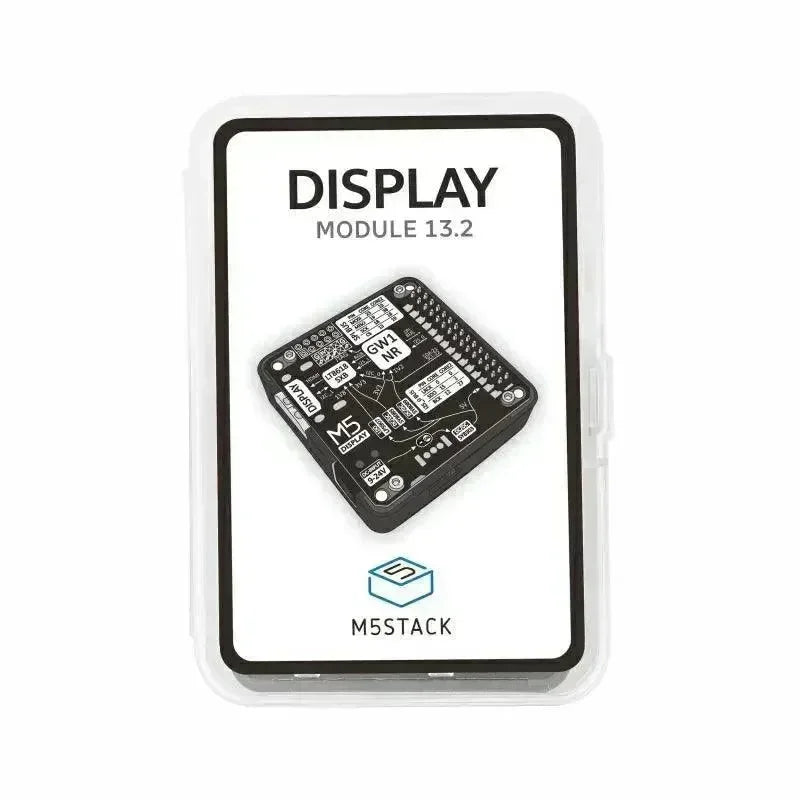

- 1x Anzeigemodul 13.2
Anwendungen
- Ausgabe von HD-Audio- und Videosignalen
- Mensch-Maschine-Interaktion
Spezifikation
| Chip zur Erfassung von Audio- und Videosignalen | GW1NR-LV9QN88C6-I5 FPGA |
| Audio- und Videosignalverarbeitungschip | LT8616SXB |
| 9-24 V bis 5 V DCDC-Buck-Chip | SY8303 |
| 5 V bis 3,3 V und 1,2 V DCDC-Abwärtschips | SY8089 |
| 5 V bis 1,8 V LDO-Buck-Chip | LP5907 |
| Auflösung | MAXIMAL 1080P (1920x1080) |
| Das Netzteil | 9-24V |
| Produktgröße | 54 mm × 54 mm × 14,2 mm |
| Packungsgrösse | 93 mm x 63 mm x 25 mm |
| Produktgewicht | 21.6g |
| Paketgewicht | 41.2g |
