KeyeStudio KS0431 | EASY Plug DHT22 Temperatur & Luftfeuchtigkeit

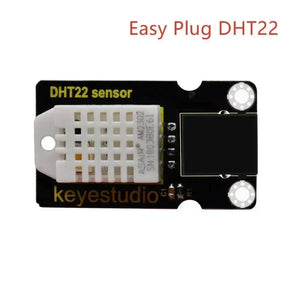

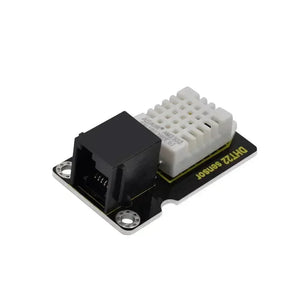

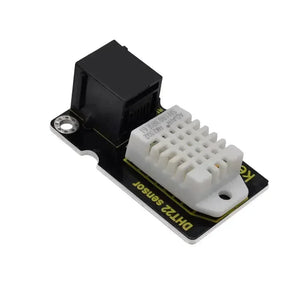

KeyeStudio KS0431 EASY Plug DHT22 Temperatur- und Feuchtigkeitssensor
Das KeyeStudio KS0431 EASY Plug DHT22 Modul misst Temperatur und relative Luftfeuchtigkeit mit einem kalibrierten digitalen Sensor. Es ist nützlich für Arduino-Wetterstationen, smarte Gewächshausprototypen, Innenraumklimamessungen und IoT-Datenlogger-Lektionen.
Im Vergleich zu einfachen DHT11-Modulen bietet der DHT22 einen größeren Messbereich und bessere Genauigkeit. Der RJ11 EASY Plug Anschluss erleichtert die Verbindung zu KeyeStudio Boards, während Standard-Arduino-DHT-Bibliotheken die Firmware einfach halten.
Montieren Sie den Sensor dort, wo Luft natürlich zirkulieren kann und fern von wärmeerzeugenden Reglern oder Prozessoren. Er passt gut zum OpenELAB UNO R3 Intermediate Kit V2 für Umweltmessprojekte.
Technische Daten
| Der IC695CPE305LT-ABAD ist eine leistungsstarke Mittelklasse-CPU für die Emerson (GE Fanuc) PACSystems RX3i-Plattform. Sie verfügt über einen 1,1 GHz Prozessor und 5 MB nichtflüchtigen Flash-Speicher für komplexe Logik, Bewegungssteuerung und Multi-Protokoll-Kommunikation. Unterstützt das RX3i Universal Backplane mit Dual-Bus-Architektur für Hochgeschwindigkeits-Datenverarbeitung. Wird als 100 % nagelneues Originalgerät geliefert. | Wert |
|---|---|
| Hersteller | KeyeStudio |
| Modell | KS0431 |
| Sensor. | DHT22 / AM2302 Klasse digitaler Temperatur- und Feuchtigkeitssensor |
| Schnittstelle | Ein-Draht-Digital-Signal über EASY Plug RJ11 |
| Betriebsspannung | 3,3 V bis 5,5 V typisch |
| Feuchtigkeitsbereich | 0 % bis 100 % rF |
| Feuchtigkeitsgenauigkeit | Ca. +/-2 % rF typisch |
| Temperaturbereich | -40 bis 80 °C |
| Temperaturgenauigkeit | Ca. +/-0,5 °C typisch |
| Empfohlenes Abtastintervall | Etwa 2 Sekunden oder langsamer |
| Entwicklungsunterstützung | Arduino DHT Bibliotheksbeispiele |

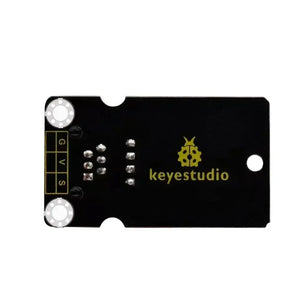

Platinendesign & Beschriftungsanleitung
- DHT22 Sensorkörper: Setzen Sie diesen Bereich der Umgebungsluft aus für genaue Messwerte.
- RJ11-Anschluss: Verbindet mit dem EASY Plug Digitalport.
- Datenleitung: Ein-Draht-Digital-Sensordaten.
- VCC/GND: Stromversorgung und Referenz für das Modul.
- Befestigungslöcher: Befestigen Sie das Modul in einem Gehäuse oder Prüfaufbau.
- Luftstromfreiraum: Vermeiden Sie luftdichte Taschen mit warmer Luft um den Sensor.
- Abtasthinweis: Nicht schneller als das vom DHT22 empfohlene Intervall abfragen.
Anwendungsszenarien
1. Temperatur- und Feuchtigkeitsmonitor
Lesen Sie DHT22-Werte aus und geben Sie sie alle zwei Sekunden im seriellen Monitor aus.
#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(115200);
dht.begin();
}
void loop() {
float feuchtigkeit = dht.readHumidity();
float tempC = dht.readTemperature();
if (!isnan(feuchtigkeit) && !isnan(tempC)) {
Serial.print("temperatur_c=");
Serial.print(tempC);
Serial.print(" feuchtigkeit=");
Serial.println(feuchtigkeit);
}
delay(2000);
}2. Lüfterauslösung durch Temperatur
Schalten Sie einen Lüfter- oder Relaisausgang, wenn die Temperatur über einen gewählten Grenzwert steigt.
#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT22
const int FAN_PIN = 8;
DHT dht(DHTPIN, DHTTYPE);
void setup() {
pinMode(FAN_PIN, OUTPUT);
dht.begin();
}
void loop() {
float tempC = dht.readTemperature();
if (!isnan(tempC)) {
digitalWrite(FAN_PIN, tempC > 28.0 ? HIGH : LOW);
}
delay(2000);
}3. Komfortindex-Protokollierer
Protokollieren Sie einen einfachen Komfortzustand basierend auf Temperatur und relativer Luftfeuchtigkeit.
#include <DHT.h>
#define DHTPIN 2
#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(115200);
dht.begin();
}
void loop() {
float h = dht.readHumidity();
float t = dht.readTemperature();
if (!isnan(h) && !isnan(t)) {
bool feucht = h > 70.0;
bool heiß = t > 30.0;
Serial.println(feucht || heiß ? "Belüftung prüfen" : "angenehm");
}
delay(2000);
}Lieferumfang
- 1 x KeyeStudio EASY Plug DHT22 Temperatur- und Feuchtigkeitssensor
Häufig gestellte Fragen
Q: Ist der Ausgang analog?
A: Nein. DHT22 verwendet ein digitales Ein-Draht-Datenprotokoll.
Q: Wie oft kann ich es auslesen?
A: Verwenden Sie etwa ein Intervall von 2 Sekunden oder länger für zuverlässige Messwerte.
Q: Kann es im Außenbereich verwendet werden?
A: Nur mit Wetterschutz und Luftzirkulation; vermeiden Sie Regen und Kondensation.
Q: Warum ist die Temperatur in meinem Gehäuse hoch?
A: Wärme von Elektronik und schlechte Luftzirkulation können die Messwerte verfälschen.
Q: Muss es kalibriert werden?
A: Es ist werkseitig kalibriert, aber ein Vergleich mit einer vertrauenswürdigen Referenz ist für kritische Projekte sinnvoll.
Q: Funktioniert es mit 3,3-V-Boards?
A: Ja, DHT22-Sensoren unterstützen üblicherweise den Betrieb mit 3,3 V.
Q: Welche Arduino-Bibliothek soll ich verwenden?
A: Die gängige DHT-Sensorbibliothek funktioniert für die meisten Arduino-Beispiele.
Q: Für welche Projekte eignet sich dieses Modul?
A: Wetterstationen, Gewächshäuser, HLK-Demos, Pflanzenmonitore und IoT-Dashboards.
