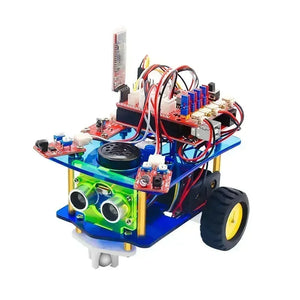

OpenELAB Desktop Mini Bluetooth Smart Robot Car Kit V3.0

Heute stellen wir ein faszinierendes programmierbares intelligentes Auto vor, mit dem Kinder ganz einfach Programmieren lernen und gleichzeitig praktische Kenntnisse in der Elektronik erwerben können >, Mechanik, Steuerungslogik und Informatik. Dieser Roboter basiert auf der Open-Source-ARDUINO-Plattform, mit sehr einfacher Montage und Verkabelung. Alle Komponenten werden mit Schrauben und Kupfersäulen verbunden und die Montage ist mit nur wenigen Handgriffen abgeschlossen. Es bietet 15 Programmierkursprojekte, von einfach bis komplex, und führt Benutzer Schritt für Schritt dabei, zu lernen, wie man dem Roboter das Verstehen von Befehlen beibringt >.

Spezifikationen

• Betriebsspannung: 5V
• Eingangsspannung: 7-12V
• Maximaler Ausgangsstrom: 1A
• Maximale Verlustleistung: 25 W (T=75 °C)
• Motorgeschwindigkeit: 5 V, 63 U/min
• Motorantriebsmodus: Dual-H-Brücken-Antrieb
• Ansprechwinkel des Ultraschallsensors: <15 Grad
• Ultraschall-Erfassungsbereich: 2 cm – 400 cm
• Infrarot-Fernbedienungsentfernung: 10 Meter (getestet)
• Entfernung der Bluetooth-Fernbedienung: 50 Meter (getestet)
• Bluetooth-App-Steuerung: Unterstützt Android- und iOS-Systeme

Es kann an eine externe Gleichstromquelle mit 7–12 V angeschlossen werden.

Merkmale

• Vollständige Systemkompatibilität: Die Arduino IDE läuft auf den drei wichtigsten Betriebssystemen – Windows, Mac und Linux.

• Einfache Montage ohne Löten: Die Verkabelung erfolgt lötfrei mit verpolungssicheren Anschlüssen. Der Zusammenbau lässt sich mithilfe des mitgelieferten Schraubendrehers und der Anleitung ganz einfach durchführen, so dass praktischer Spaß möglich ist, ohne dass man befürchten muss, Komponenten zu beschädigen.

• Leistungsstarke Begleit-App: Im Lieferumfang ist eine professionelle mobile App enthalten, die sowohl mit Android als auch iOS kompatibel ist und eine intuitive Steuerungsoberfläche für die Bedienung des Smart Cars bietet.

• Kern-Entwicklungsboard: Dieses Entwicklungsboard ist ein benutzerfreundlicher Open-Source-Controller, der in seiner Hardware dem Arduino UNO ähnelt, jedoch mit einem Farbwechsel von Blau zu Rot für ein einzigartiges Aussehen. Es verfügt über einen aktualisierten ATmega16U2-Chip (der den 8U2 ersetzt) ​​für USB-Schnittstellendienste, der es ihm ermöglicht, USB-HID-Geräte wie MIDI, Joystick und Tastatur zu emulieren.

• Motortreiber-Erweiterungskarte: Kann Gleichstrommotoren, Zweiphasen- und Vierphasen-Schrittmotoren mit bis zu 2 A Motorstrom antreiben. Der Motorausgang nutzt zum Schutz 8 Hochgeschwindigkeits-Schottky-Dioden und verfügt über einen Netzschalter, der eine bequeme Bedienung ermöglicht.

Funktionen

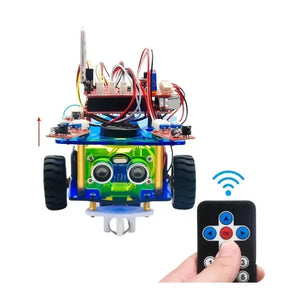

• Infrarot-Fernbedienung: Das Auto kann über eine Fernbedienung gesteuert werden, was die Bedienung einfach und bequem macht.

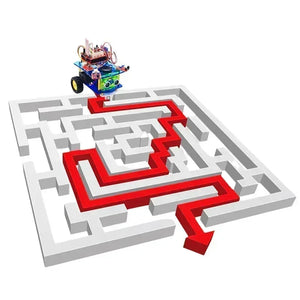

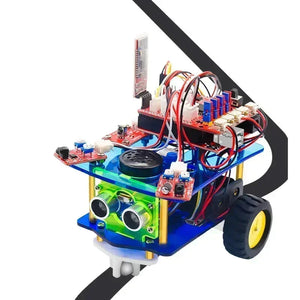

• Linienverfolgungsfunktion: Das Auto kann schwarzen Linien folgen und ermöglicht so unterhaltsame Experimente wie das Navigieren durch Labyrinthe oder Rennstrecken.

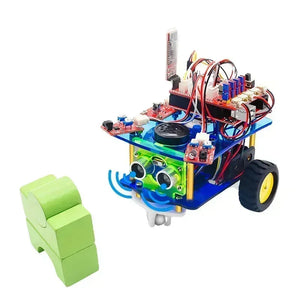

• Hindernisvermeidungsfunktion: Ultraschallsensoren erkennen Hindernisse vor dem Auto, um Kollisionen zu vermeiden, und können auch den Abstand zum Hindernis messen.

• Objektverfolgungsfunktion: Das Auto kann über Bluetooth eine Verbindung zu einer mobilen App herstellen, um Objekten vor ihm zu folgen.

• Musikwiedergabe: Verbinden Sie das Auto über Bluetooth mit der mobilen App, um Musik abzuspielen oder sogar ein Klavier zu emulieren.

• Schwerkrafterkennung: Neigen Sie das Telefon über die Bluetooth-Verbindung der mobilen App, um das Auto basierend auf der Schwerkrafterkennung zu steuern.

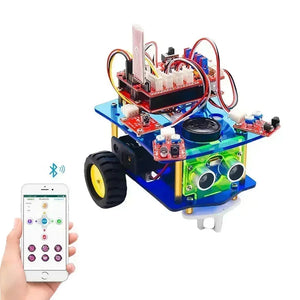

• Bluetooth-Steuerung: Die mobile App ermöglicht eine schnelle und bequeme Steuerung des Fahrzeugs über Bluetooth und bietet volle Funktionalität.

Packliste

Platinen und Module

• Entwicklungs-Board
• Erweiterungskarte
• Linienverfolgungssensor
• Verstärkungsmodul
• IR-Empfängersensor
• Hindernisvermeidungssensor
• Ultraschallsensor
• Bluetooth-Modul

Mechanische Teile

• Räder (2 Stück)
• Lenkrolle
• U-förmige Halterung
• Motormontageplatten

Stromversorgungskomponenten

• 4-Zellen-AA-Batteriehalter
• 18650 Doppelbatteriehalter

Werkzeuge und Zubehör

• Kreuzschraubendreher
• USB-Kabel
• Fernbedienung

Kabel

• 2P Anti-Reverse-Kabel
• 3P Anti-Reverse-Kabel
• 3P DuPont-Kabel
• 3-poliges DuPont-Kabel mit zwei Anschlüssen
• 4P Anti-Reverse-Kabel
• 5P Anti-Reverse-Kabel

Befestigungs- und Verbindungselemente

• Messingsäulen:
  • M3X40
  • M3X10
  • M3X8
  • M3X5 (einseitig)
• Schrauben:
  • M3X12MM
  • M3X6MM
  • M3X10MM (Flachkopf)
  • M2X10MM
  • M1,6 x 10 mm
• Muttern und Unterlegscheiben:
  • M3 Muttern
  • M2 Muttern
  • M2 Unterlegscheiben
  • M1.6 Edelstahlmuttern
