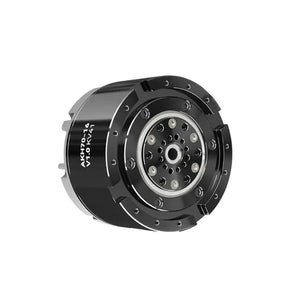

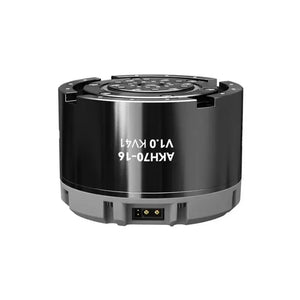

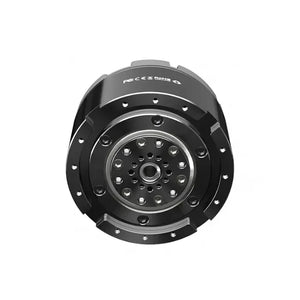

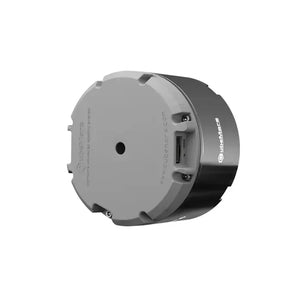

CubeMars AKH70-16 KV41 Hochdrehmoment Intelligentes Antriebsmuster
CubeMars AKH70‑16 ist ein kompaktes, leistungsstarkes Antriebsmodule, entwickelt für Beinroboter, Exoskelette und AGV (Automated Guided Vehicle)-Plattformen. Angetrieben von FOC (Field-Oriented Control) und ausgestattet mit einem dual magnetischen Encodersystem, liefert es präzise Bewegungssteuerung, hohes Drehmoment und Echtzeit-Feedback in anspruchsvollen Umgebungen.
Mit einer robusten 16:1 Untersetzung, integrierten CAN- und UART-Schnittstellen und Unterstützung für 48V Stromversorgungssysteme bietet der AKH70‑16 außergewöhnliche Skalierbarkeit und Reaktionsfähigkeit. Sein spielfreies Design, die integrierte Temperaturüberwachung und der Rotor mit hoher Trägheit machen ihn ideal für dynamische Lastbedingungen und präzisionsorientierte Anwendungen.
Hauptmerkmale
-
FOC-Vektorsteuerung für sanfte und präzise Motorreaktion
-
Duale magnetische Encoder (12bit intern + 21bit extern) für hochauflösendes Feedback
-
16:1 Übersetzungsverhältnis mit bis zu 85 Nm Spitzenmoment
-
NTC-Temperatursensor für Echtzeit-Temperaturüberwachung
-
CAN- & UART-Kommunikation für flexible Integration
-
Geringes Spiel (12 Bogensekunden) für verbesserte mechanische Präzision
-
Kompakte Bauform für die Integration in eingebettete Systeme
-
Unterstützt 48V DC Eingang, ideal für mobile Plattformen
-
Leiser Betrieb mit 65 dB Geräuschpegel (Leerlauf)
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Anwendung | Beinroboter Roboter, Exoskelette, AGVs |
| Steuerung Methode | FOC |
| Betrieb Temperatur | −20°C zu 50°C |
| Leerlauf Drehzahl | 105 U/min |
| Zahnrad Verhältnis | 16:1 |
| Zurück EMK | 0.78 Nm |
| Spiel | 12 Bogenminuten |
| Temperatur Sensor | NTC MF51B 103F3950 |
| Geräusch Stufe (Nein Last) | 65 dB |
| Steuerung Modell | Basis: 6350 / Fortgeschritten: 5550 |
| Spitze Drehmoment | 85 Nm |
| Spitze Strom | 23 ADC |
| Leerlauf Strom | 0.31 ADC |
| Motor Widerstand | 0.56 Ω |
| Motor Induktivität | 0.46 mH |
| Rotor Trägheit | 1170 g·cm² |
| Motor Konstant | 0.31 Nm/V |
| Zeit Konstant | 2.28 ms |
| Maximal Nabe Last | 88.74 kg |

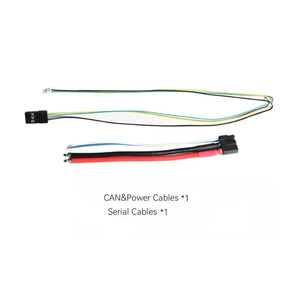

| Kommunikation Schnittstellen | CAN: XT30PW (2+2)‑M / UART: A1257WR‑S‑3P |
| Leistung Schnittstelle | XT30PW (2+2)‑M |
| Nenn- Spannung | 48 V- |
| Nenn- Strom | 6.5 ADC |
| Nenn- Drehzahl | 90 U/min |
| Nenn- Drehmoment | 6.5 Nm |
| Gewicht | 879 g |
| Verpackung Abmessungen | 132 × 132 × 90 mm |
Diagramm zur Motorbetriebsanalyse
Anwendungsszenarien
-
Gelenkantrieb für beinbasierte Roboter
-
Leistungsmodul für tragbare Exoskelette
-
Radnabenantrieb für AGVs
-
Präzisionsbewegungssteuerung in der Industrierobotik
-
Forschungs- und Bildungsplattformen für Bewegungsexperimente
