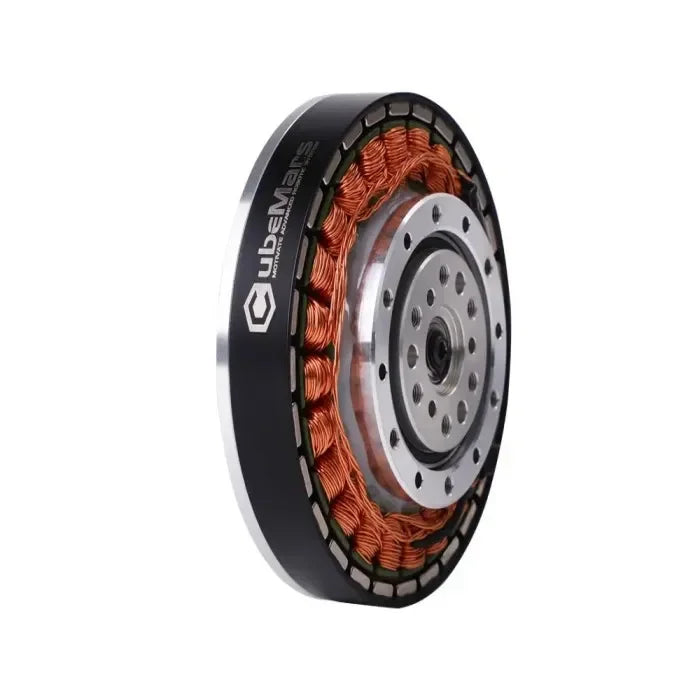

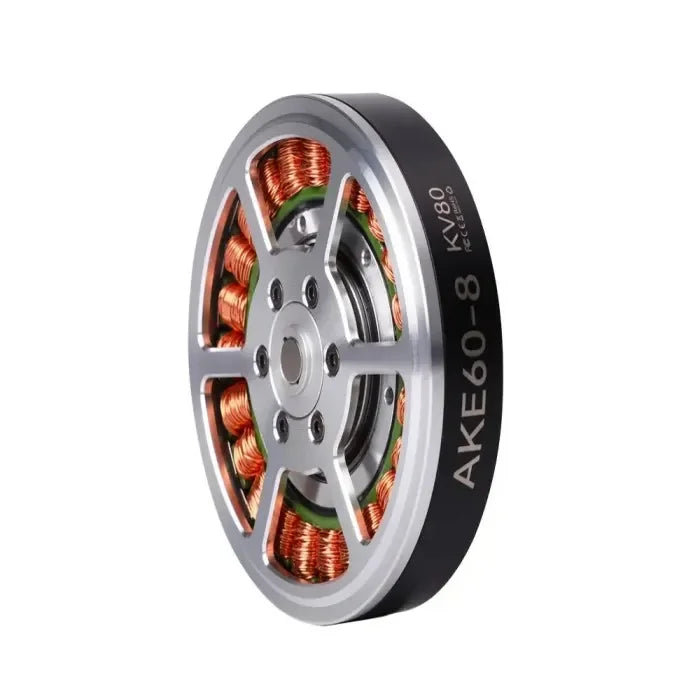

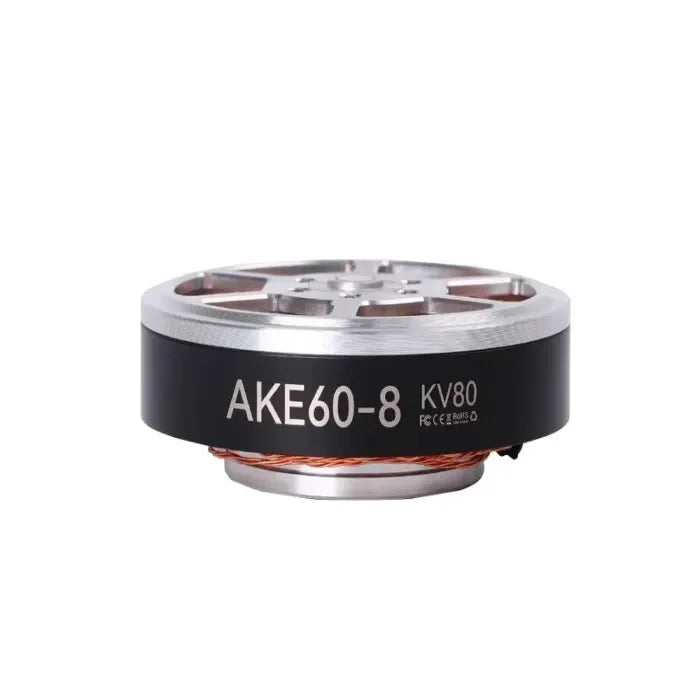

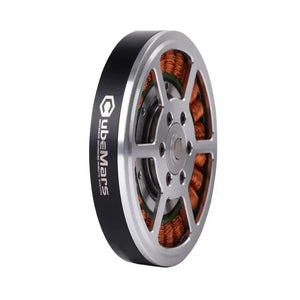

CubeMars AKE60-8 Aktuator Motor Kompaktes Hochdrehmoment Leistungsmodul

CubeMars’ AKE Quasi Direct Drive setzt einen neuen Standard für industrielle Automatisierung und Robotik. Diese innovative Lösung integriert Motor und Planetengetriebe und ist damit die ideale Wahl für Exoskelette, zweibeinige Roboter, Roboterarme und kollaborative Industrieroboter.

Die Kerngetriebekomponenten sind für fortschrittliches Design und Fertigung optimiert wodurch höhere Tragfähigkeit, geringeres Gesamtgewicht, ultra-geringes Spiel von nur 9 Bogensekunden und eine beeindruckende Drehmomentdichte von 46 N·m/kg erreicht werden. Die modulare Architektur vereinfacht die Installation und Wartung, während die Motorbasis – mit Gewinde- und Durchgangslöchern – eine flexible, bidirektionale Montage ermöglicht, um unterschiedlichen Installationsanforderungen gerecht zu werden.

CubeMars verpflichtet sich zu Innovation und überlegener Qualität, liefert Produkte, die durch modernste Fertigung und strenge Qualitätskontrolle stets die Kundenerwartungen übertreffen.

Eigenschaften

• Roboteraktuator mit Planetengetriebe

• Flexible Installation mit bidirektionaler Montage

• Modulares Design

• Geringes Spiel in Bogensekunden für hohe Präzision

• Ständig kraftvolle Leistung

• Speziell für Exoskelette

Höhepunkte

QUASI DIREKTANTRIEB

Roboteraktuator mit Planetengetriebe

Leicht und kompakt, präzise und kraftvoll

PRÄZISE ÜBERTRAGUNG MIT HOHER LASTKAPAZITÄT

Erreichen Sie eine höhere Übertragungsgenauigkeit mit weniger als 9 Bogensekunden Spiel;

Optimierter Getriebemotor erhöht die Tragfähigkeit und erreicht eine Spitzendrehmomentdichte von 46N.m/kg.

LEISES BETRIEBEN MIT PRÄZISIONS-EXZELLENZ

Der Einsatz von Präzisionszahnrädern der Güteklasse 5 und optimierten Kernkomponenten im Getriebe reduziert erheblich das Betriebsgeräusch und verlängert die Lebensdauer des Motors

WICKLUNGSUPGRADE FÜR EFFIZIENZSTEIGERUNG

Verbesserter Wicklungsprozess erhöht den Nutenfüllfaktor um 10 % im Vergleich zur AK-Serie, reduziert Kupferverluste und Temperaturanstieg für überlegene Drehmomentleistung

LEICHT UND KOMPAKT FÜR VIELSEITIGE ANWENDUNGEN

Leichtbauweise und kompakte Struktur mit bidirektionaler Montage für vielfältige Anwendungen

MODULARES DESIGN FÜR PROBLEMFREIE WARTUNG

Motor- und Getriebefunktion mit separatem modularen Design für einfache und schnelle Demontage und Wartung

Technische Zeichnung

Spezifikation

Anwendung	Exoskelett	Spitzendrehmoment (Nm)	12.5
Antriebsart	FOC	Spitzenstrom (ADC)	12
Betriebstemperatur der Umgebung	-20℃~50℃	Kv (U/min/V)	80
Wicklungsart	Stern	Kt (Nm/A)	0.13
Isolationsklasse	F	Ke (V/krpm)	12.5
Isolations-Hochspannung (V)	500	Phasen-zu-Phasen-Widerstand (mΩ)	577
Isolationswiderstand (MΩ)	10	Phasen-zu-Phasen-Induktivität (μH)	704
Polpaare	14	Trägheit (gcm²)	647.39
Spiel (Bogenminuten)	9	Km (Nm/√W)	0.15
Nennspannung (V)	24	Mechanische Zeitkonstante (ms)	1.2
Leerlaufdrehzahl (U/min)	240	Elektrische Zeitkonstante (ms)	1.7
Nennmoment (Nm)	5	Gewicht (g)	260
Nenndrehzahl (U/min)	180	Maximales Drehmoment-Gewichts-Verhältnis (Nm/kg)	46
Nennstrom (ADC)	4.8

Analyse-Diagramm

Links

AKE60-8-KV80 Zeichnung.PDF

AKE60-8-KV80.zip
