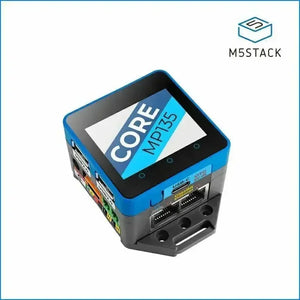

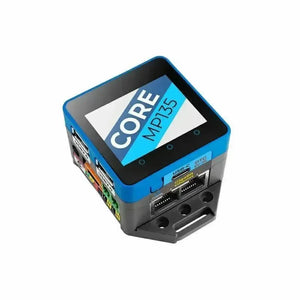

M5Stack CoreMP135 mit STM32MP135D

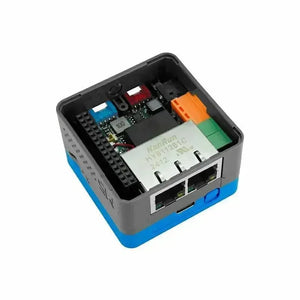

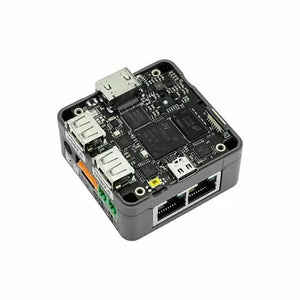

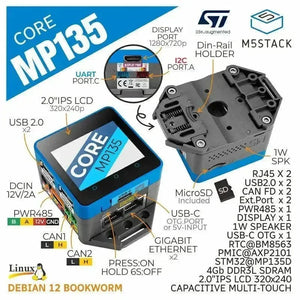

CoreMP135 ist ein integrierter Linux industrieller Steuerhost, der auf dem STM32MP135DAE7 Chip basiert. Er verfügt über einen einkernigen Arm Cortex-A7-Prozessor mit einer Frequenz von bis zu 1GHz und ist mit 4Gb DDR3L SDRAM für den Arbeitsspeicher ausgestattet. Das Gerät bietet eine Vielzahl von funktionalen Schnittstellen: Es hat 2 GbE-Ports, 1 HD-Videoausgang, 2 USB 2.0-A-Ports, 1 USB-C-Port (unterstützt OTG und Stromversorgung), einen MicroSD-Kartensteckplatz, 2 CAN FD-Schnittstellen und 1 PWR485-Schnittstelle (9~24V Stromversorgung + RS485), sowie 2 Grove (I2C & UART) Schnittstellen. In Bezug auf die Mensch-Maschine-Interaktion verfügt es über einen 2,0-Zoll-IPS-kapazitiven Touchscreen und einen 1W-Lautsprecher (16 Bit I2S betrieben). Das Gerät ist für einen niedrigen Stromverbrauch ausgelegt und nutzt einen AXP2101-Strommanagement-Chip sowie eine integrierte RTC (BM8563) für geplante Weck- und Schlaffunktionen und unterstützt einen wiederaufladbaren Akku. Es enthält eine DC-Strombuchse, die eine externe DC12V@2A-Stromversorgung unterstützt. Der Host wird mit einer MicroSD-Karte geliefert, die mit dem Debian-System vorinstalliert ist und beim Booten einsatzbereit ist. Geeignet für verschiedene Installationsszenarien, ist die Unterseite des Geräts mit einer DIN-Schienen-Basisplatte ausgestattet, die eine einfache Wandmontage und Schraubfixierung ermöglicht. Es ist anwendbar in der fortschrittlichen industriellen Automatisierung, im Smart Home und in Multimedia-Entertainment-Geräten, in industriellen IoT-Edge-Gateways und als zentrale Steuerungseinheit für die Robotermotion.
Merkmale
- STM32MP135DAE7@Arm Cortex-A7@1GHz
- Linux-Standardplattform
- Umfangreiche Peripherieschnittstellen (CAN\RS485\Gigabit-Netzwerkport usw.)

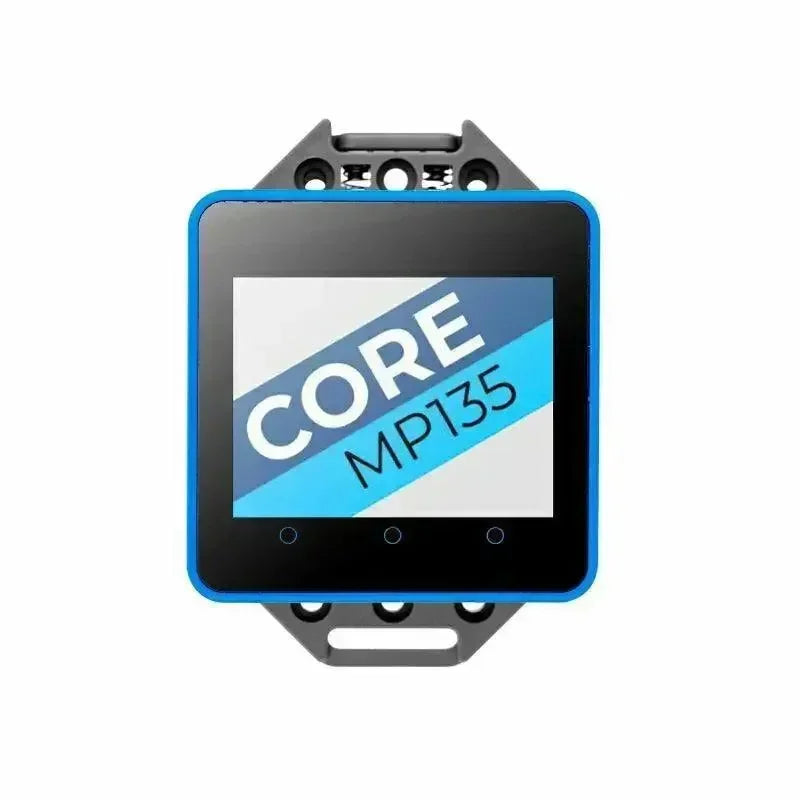

- 2,0-Zoll-Touchscreen
- PMU
- Audioausgang
- MicroSD- und 4 GB DDR3L SDRAM-Laufspeicher
- M5BUS&PORT Klimaanlage

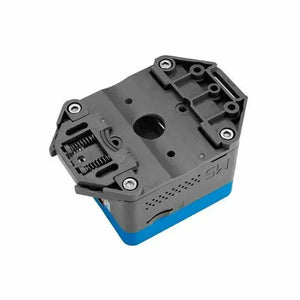

- DIN-Schienen sind einfach zu installieren
Inklusive
- 1 x CoreMP135
- 1x M3 Inbusschlüssel
- 1x VH3.96-4P
- 2x Klemme 2,54mm-2P (grün)
- 1x MicroSD-Karte (bereits im Gerät installiert)
- 1x Spezifikation
Anwendungen
- Automatisierung in der Industrie
- Intelligentes Zuhause
- Industrielles IoT Edge Gateway
- Bildung und Entwicklung
- Roboter-Bewegungszentrumssteuerung
Spezifikation
| Ressourcen | Parameter |
|---|---|
| MCU | STM32MP135DAE7@Single-Core-Arm-Cortex-A7-Prozessor, Hauptfrequenz 1 GHz |
| Energieverwaltungschip | AXP2101 |
| 485 Kommunikation | MAX3485 |
| CAN-Kommunikation | Zweikanaliger SIT1051T/3 (Hochgeschwindigkeits-FDCAN) |
| USB-Hub-Schnittstelle | GL852G (2x USB2.0) 1x USBC (Unterstützung für OTG und Stromversorgung) |
| HD-Video-Schnittstellenchip | LT8618SXB, unterstützt bis zu 24 Bit Farbtiefe |
| DDR3L SDRAM | 4 GB |

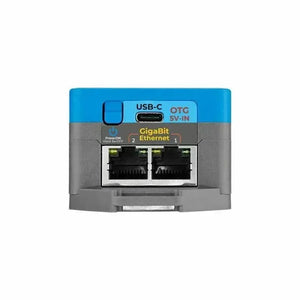

| Ethernet | RTL8211F (unterstützt eine Datenrate von bis zu 1 Gbit/s) 2x RJ45 |
| Echtzeituhr | BM8563 |
| Bildschirm | ILI9342C (2,0-IPS-LCD) Auflösung: 240*320px |
| Berühren | FT6336U |
| Leistungsverstärker | NS4168 (Mono-Leistungsverstärker der Klasse D) I2S serieller digitaler Audioeingang Unterstützt eine Vielzahl von Abtastraten: 8 kHz ~ 96 kHz |
| Lautsprecher | 1W@4Ω |
| Gleichstromeingang | DC12V/2A |
| Betriebstemperatur | 0-40°C |
| Stromversorgung | DC12V@2A ODER USB-C 5V@3A |
| Produktgröße | 54 x 54 x 34,5 mm |
| Packungsgrösse | 81*54*39,5 mm |
| Produktgewicht | 99.5g |
| Paketgewicht | 155.9g |
