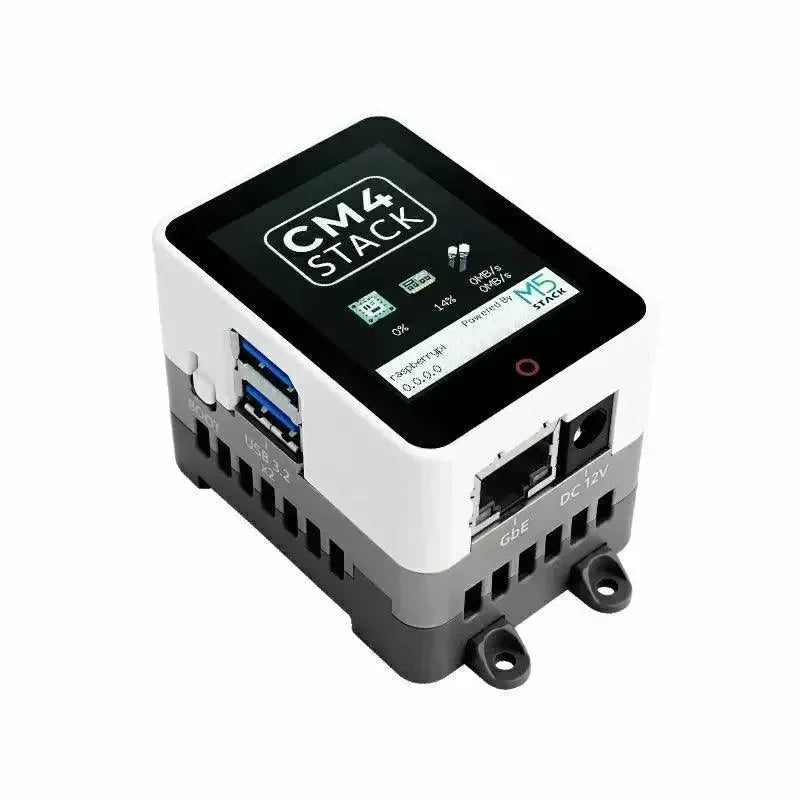

M5Stack CM4Stack Entwicklungs-Kit
CM4STACK ist ein integrierter Mikrocontroller, der auf dem Raspberry Pi Compute Module 4. Er nutzt die Fähigkeiten des CM4104032 Moduls und bietet beeindruckende Funktionen wie integriertes WiFi, 4 GB Speicher und einen großzügigen 32 GB eMMC-Speicher. Dieser kompakte und effiziente Controller ist darauf ausgelegt, Projekte zu vereinfachen und außergewöhnliche Leistung zu liefern.
CM4STACK verfügt über einen lebendigen 2,0-Zoll IPS-LCD-Bildschirm mit kapazitivem Touch, der eine scharfe Auflösung von 320x240 bietet. Es bietet auch bequeme Anschlussmöglichkeiten, darunter zwei USB3.2-A-Ports (pcie+ASM3042) und eine vielseitige USB-C (2.0) Schnittstelle, die OTG und Power Delivery unterstützt. HDMI, Gigabit Ethernet RJ45 und DC-JACK 12V @ 3A sind ebenfalls für nahtlose Integration vorhanden.
CM4STACK geht über die Grundlagen hinaus mit seinen Erweiterungs- und Sicherheitsfunktionen. Es bietet zwei HY2.0-4P Erweiterungsports, die jeweils I2C- und UART-Schnittstellen für die einfache Integration zusätzlicher Module bereitstellen. Es ist mit einem eingebauten 2W-Lautsprecher und einem AW88298 16-Bit I2S-Verstärker ausgestattet, die eine hochwertige Audioausgabe gewährleisten. Außerdem enthält es einen dedizierten ATECC608B Sicherheitsverschlüsselungschip und einen RTC-Chip BM8563, die den Datenschutz und die Echtzeituhrfunktionen stärken. Für optimale Kühlung verfügt CM4STACK über einen aktiven Kühlventilator und einen Rahmen aus Aluminiumlegierung als Kühlkörper.
CM4STACK wurde mit Blick auf Vielseitigkeit entwickelt und unterstützt verschiedene Montageoptionen, darunter DIN-Schiene, Wandaufhängung und Schraubbefestigung. Dies macht es zur idealen Wahl für industrielle Automatisierung, Smart Homes und IoT-Anwendungen. Erleben Sie die Leistung und Flexibilität von CM4STACK und erschließen Sie neue Möglichkeiten für Projekte.
Um mehr über die CM4Stack Boot-Konfiguration zu erfahren, besuchen Sie CM4Stack Schnellstartanleitung
| Artikelnummer | Unterschied |
|---|---|
| K127 | Mit japanischem Netzteil kombiniert |
| K127-US | Mit amerikanischem Netzteil kombiniert |
| K127-EU | Mit europäischem Netzteil kombiniert |
Eigenschaften
- Hochleistungs-Embedded-System: Eingebaute mehrere leistungsstarke Chips und Schnittstellen, ausgestattet mit einem 2,0-Zoll-LCD-Bildschirm und Touchfunktion, fähig zur Anzeige von hochwertigen Videos und Bildern.
- Mehrere Schnittstellen und Funktionen: Einschließlich Antennenschnittstelle, 2W Lautsprecher, HDMI-Schnittstelle, USB-C (2.0) Schnittstelle, USB3.2 Schnittstelle, Gigabit Ethernet Schnittstelle (RJ45), I2C Schnittstelle, serielle Schnittstelle und DC-Stromversorgungseingang, unterstützt verschiedene Peripheriegeräte und Datenübertragungsmethoden.
- Sicherheitsleistung: Ausgestattet mit einem Sicherheitsauthentifizierungschip AW32901ID-KEY (ATECC608B), fähig zur sicheren Datenübertragung und -speicherung.
- Uhrfunktion: Ausgestattet mit RTC-Chip BM8563, fähig zur Uhrfunktion.
- Wärmeableitungsdesign: Ausgestattet mit einer Wärmeableitungsbasis und einem Wärmeableitungslüfter, um einen stabilen Systembetrieb über lange Zeit zu gewährleisten.
Enthält
- 1 x CM4Stack
- 1 x CM4Stack Netzteil (Eingang:100-240VAC, Ausgang:DC_12V 3A)
- 1 x Inbusschlüssel 2mm
- 1 x CM4Stack Bedienungsanleitung
- 1 x CM4Stack Basis-Schnappverschluss
- 1 x CM4Stack Schraubenhalter
Anwendungen
- Industrielle Automatisierung
- Smart Home
- Internet der Dinge (IoT)
- Bildung und Entwicklung
Spezifikation
| Ressourcen | Parameter |
|---|---|
| CM4 Hauptplatine | CM4104032, Prozessor: Broadcom BCM2711, Quad-Core Cortex-A72 64-Bit SoC, Taktfrequenz 1,5 GHz, Arbeitsspeicher (RAM): 4G, Speicher (eMMC): 32G |
| 2,0 Zoll LCD | Bildschirm mit Touch-Funktion und ST7789V2 Controller |
| Antennen-Schnittstelle | Anschluss für eine externe Antenne |
| Lautsprecher | 2W Audioausgang mit AW88298 Treiber |
| USB-C-Anschluss | USB 2.0 Anschluss mit OTG-Funktion, betrieben von MP8759 und AW32901 Controllern |
| I2C-Schnittstelle | Inter-Integrated-Circuit-Schnittstelle zur Kommunikation mit anderen Geräten |
| Serielle Schnittstelle | Kommunikationsschnittstelle zum Senden und Empfangen serieller Daten |
| AC-Stromeingang | 100-240VAC Stromeingangsanschluss |
| DC-Stromeingang | 12V/3A DC-Stromeingangsanschluss |
| Gigabit-Ethernet-Anschluss | RJ45-Anschluss zur Verbindung mit einem Gigabit-Ethernet-Netzwerk |
| USB 3.2 Anschlüsse | Zwei USB 3.2 Anschlüsse mit ASM3042 Controllern |
| Aluminium-Kühlkörper | DIN-Schienen montierter Kühlkörper mit eingebautem Lüfter (ME1502) |
| Download-Taste | Taste zum Aktivieren des Download-Modus |
| HDMI-Anschluss | Anschluss zur Übertragung von hochauflösendem Video und Audio |
| RTC | Echtzeituhrmodul mit BM8563 |
| SY8003 und ME1502 | Leistungsmanagement- und Steuerungs-ICs |
| AW88298 | Audioverstärker-IC |
| MP8759 und AW32901 | USB Power Delivery- und Typ-C-Port-Steuerungs-ICs |
| ID-KEY (ATECC608B) | kryptographischer Authentifizierungs-IC für sichere Kommunikation |
| ASM3042 | USB 3.2 Host-Controller |
| BM8563 | Echtzeituhr-IC |
| WLAN | 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac |
| Produktgröße | 59*46*44mm |
| Paketgröße | 160mm*107mm*47mm |
| Produktgewicht | 118.8g |
| Paketgewicht | 353.4g |
