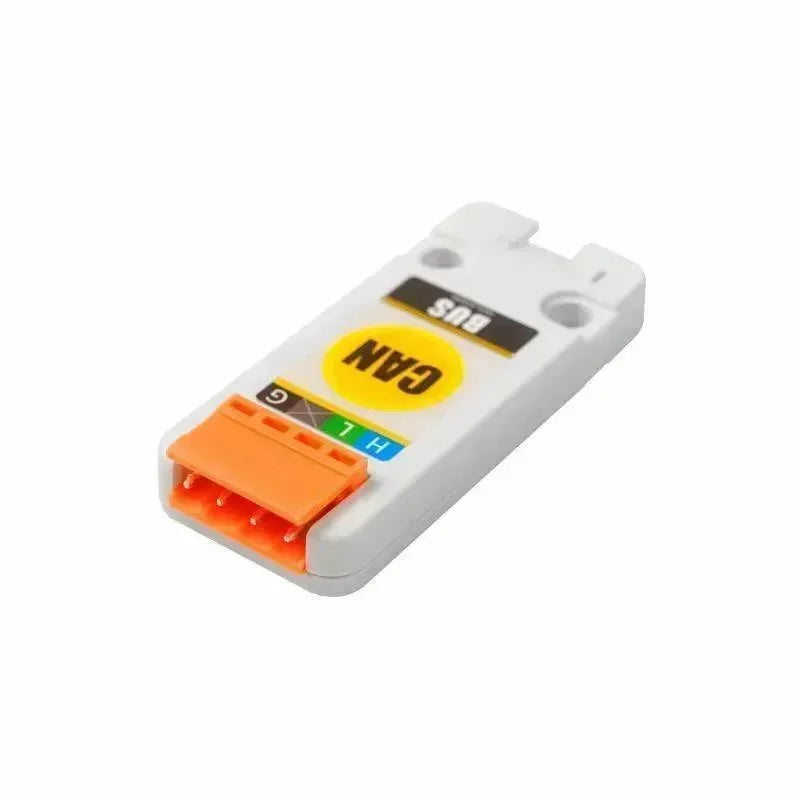

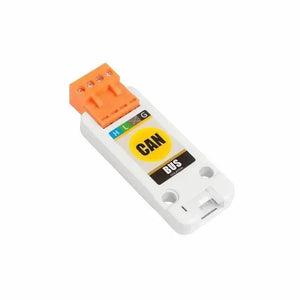

CAN BUS Einheit (CA-IS3050G)
CAN Unit ist eine isolierte Controller Area Network (CAN)-Transceiver-Einheit, die zum Aufbau eines komplexen CAN-Kommunikationsnetzwerks verwendet werden kann. Der eingebaute DC-DC-isolierte Leistungschip kann Rauschen und Störungen isolieren und Schäden an empfindlichen Schaltkreisen verhindern.

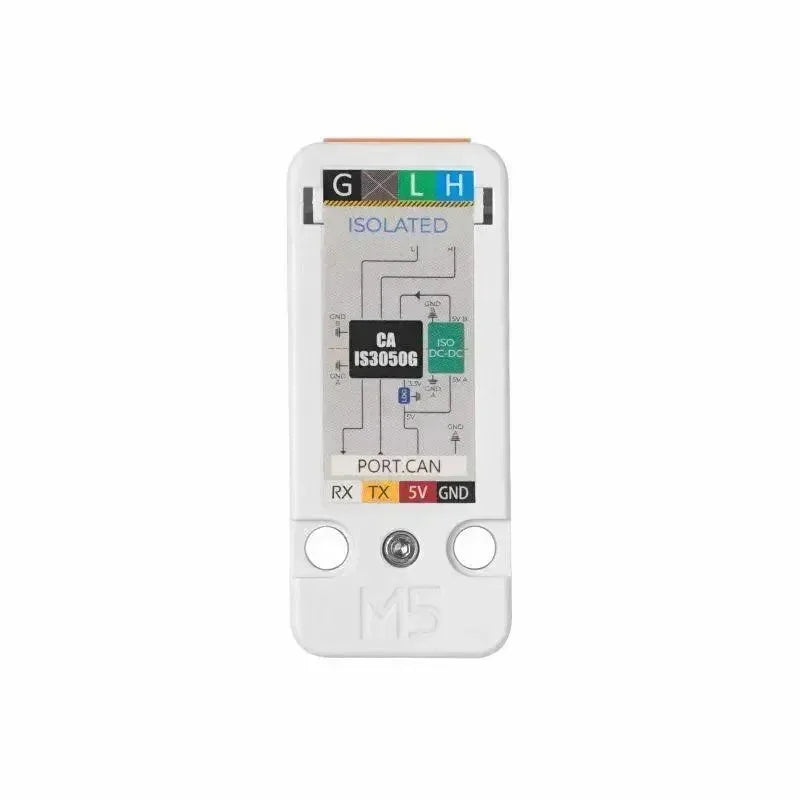

Das Modell des isolierten CAN-Transceivers ist CA-IS3050G, das differenzielle Empfangs- und differenzielle Übertragungsfunktionen bieten kann. Der Bus kann bis zu 110 Knoten unterstützen, und die Signalübertragungsrate kann 1Mbps erreichen. Es verfügt über Strombegrenzung, Überspannungs-, Erdverlustschutz (-40V bis 40V) und thermische Abschaltfunktionen, die Kurzschlüsse am Ausgang verhindern können, und erfüllt die technischen Spezifikationen des ISO 11898-2-Standards.
CAN ist ein internationales serielles Kommunikationsprotokoll nach ISO-Standard. CAN gehört zur Kategorie der Feldbusse. Es handelt sich um eine Art serielles Kommunikationsnetzwerk, das eine verteilte Steuerung oder Echtzeitsteuerung effektiv unterstützen kann.
Das auf dem CAN-Bus basierende verteilte Steuerungssystem verwendet eine wettbewerbsfähige Multi-Master-Busstruktur, die die Merkmale des Multi-Master-Stationsbetriebs, der dezentralen Arbitrierung und der Broadcast-Kommunikation aufweist.
Es bietet einige offensichtliche Vorteile in den folgenden Aspekten: Datenkommunikation mit hoher Geschwindigkeit und geringer Ausfallrate zwischen Knoten im Netzwerk. Wenn mehrere Knoten gleichzeitig die Kommunikation initiieren, vermeidet der Knoten mit niedriger Priorität den Knoten mit hoher Priorität, wodurch die Kommunikationsleitung nicht überlastet wird. Die Kommunikationsentfernung kann 10 km erreichen (die Geschwindigkeit beträgt weniger als 5 Kbit/s) und die Geschwindigkeit kann 1 Mbit/s erreichen (die Kommunikationsentfernung beträgt weniger als 40 m).
Arduino-Beispiel
Produktmerkmale
- Netzleuchte
- Eingebauter isolierter DC-DC
- Signalrate bis zu 1Mbps
- Schutzfunktion: Signalisolierung, Strombegrenzung, Überspannungsschutz und thermische Abschaltung
- 2x LEGO kompatibles Loch
- HY2.0 4P-Schnittstelle

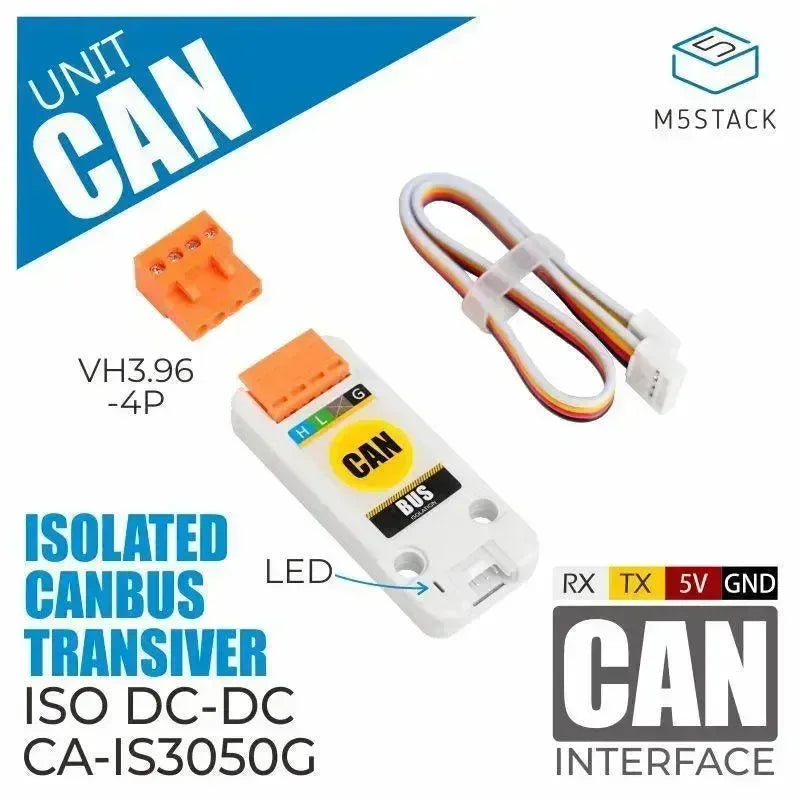

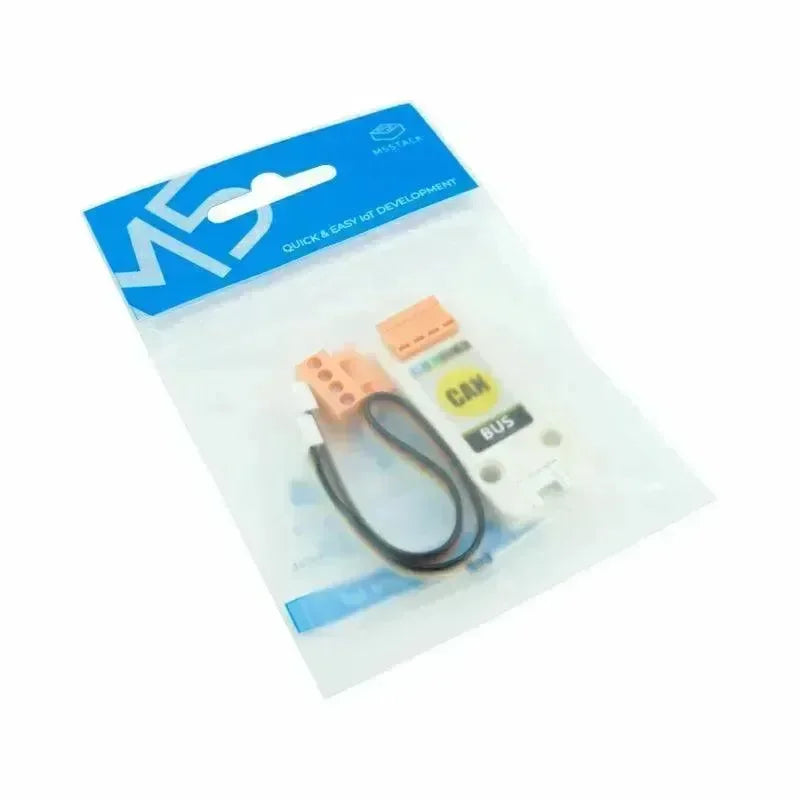

Enthalten
- 1x CAN-Einheit
- 1x HY2.0-Kabel (20 cm)
- 1x VH3.96-4P
- 1x 120R Widerstand
Anwendung
- CAN-Bus-Kommunikation
- Industrielle Feldsteuerung
- Sicherheitssystem
Spezifikation
| Ressourcen | Parameter |
|---|---|
| Bemessungs-Stehspannung | 1000V |
| Maximaler Satz | 1 Mbit/s |
| Anzahl der theoretischen Knoten | 110 |
| Geringe Schleifenverzögerung | -150 ns |
| Gleichtaktspannung | -12 V ~ 12 V |
| Schutzfunktion | Strombegrenzung, Überspannung, dynamische Haupt-Timeout-Funktion und Signalisolierung |
| Nettogewicht | 12 g |
| Bruttogewicht | 25g |

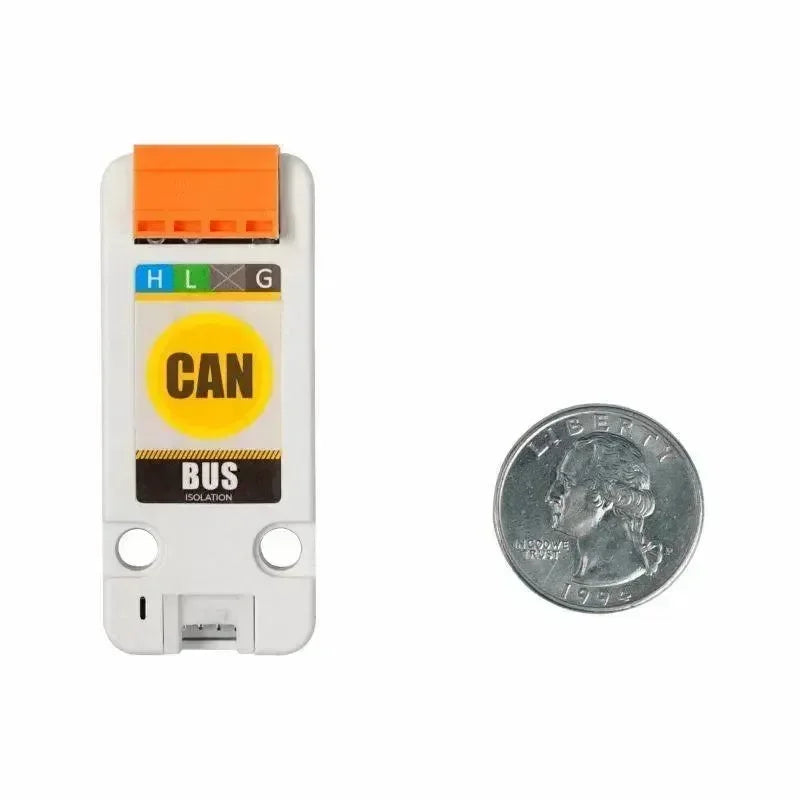

| Produktgröße | 65 x 24 x 8 mm |
| Packungsgrösse | 67 x 53 x 12 mm |
| Gehäusematerial | Kunststoff (PC) |
