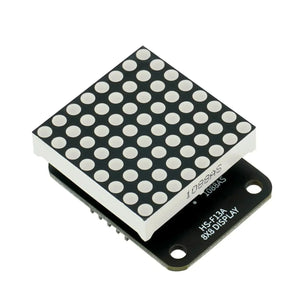

Das 8*8-Punktmatrixmodul wird vom MAX7219 angetrieben, einem integrierten seriellen Eingabe-/Ausgabe-Anzeigetreiber. Es sind nur 3 E/A-Ports erforderlich, um 1 Punktmatrix anzusteuern. Das Dot-Matrix-Display ist flimmerfrei und unterstützt Kaskadierung. Das 8*8-Punktmatrixmodul wird von Max7219 angetrieben. Max7219 verwendet eine serielle Dreidrahtkommunikation. Beim Empfang von Arduino-Daten werden die Daten im statischen 8*8-Bit-RAM im Chip gespeichert. Max7219 wird verwendet, um die hohen und niedrigen Pegel jedes Pins des 8*8-Punktmatrixmoduls zu steuern, um den Anzeigezweck zu erreichen.
Schematische Darstellung
