M5Stack M5StickC 8-Kanal-Servotreiber-HAT
Der M5Stack M5StickC 8-Kanal Servo Driver HAT (8Servos HAT v1.1) ist ein 8-Kanal Servo-Treibermodul, das speziell für M5StickC und M5StickC Plus Seriengeräte entwickelt wurde. Es verwendet den STM32F030F4 Mikrocontroller als Hauptcontroller, um PWM (Pulsweitenmodulation)-Signale zu erzeugen, die Servomotoren präzise steuern.
Das Modul kommuniziert mit M5StickC/C Plus über das I2C-Kommunikationsprotokoll, was eine einfache Integration und Steuerung von bis zu 8 Servos ermöglicht. Dies erlaubt eine effiziente Steuerung mehrerer Servos und macht es ideal für Robotik und DIY-Projekte.
- Unterstützt bis zu 8 Servos: Jeder Kanal kann unabhängig einen Servo steuern, ideal für Anwendungen mit mehreren Servos wie die Steuerung von Roboterarmen und Automatisierungssystemen.
- STM32F030F4 Mikrocontroller: Sorgt für eine stabile PWM-Steuerung für präzise Servobewegungen.
- I2C-Kommunikationsprotokoll: Vereinfacht die Integration mit M5StickC und M5StickC Plus und ermöglicht eine einfache Steuerung.
- Stromversorgungssteuerung: Eingebettete Stromversorgungssteuerung ermöglicht die programmierte Steuerung des Ein- und Ausschaltens der Servostromversorgung, was eine bessere Stromverwaltung und eine präzise Kontrolle der Servobetriebe bietet.

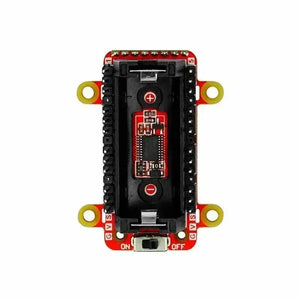

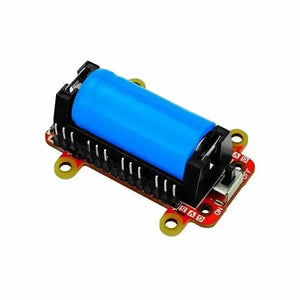

- Eingebaute wiederaufladbare 16340 Lithiumbatterie: 700mAh Kapazität, unterstützt bis zu 1,3A Last, gewährleistet einen stabilen Servobetrieb.
- Perfekt für verschiedene Projekte: Ob es darum geht, einen Roboterarm, Animatronics oder ein anderes Projekt mit präziser Servosteuerung zu steuern, dieser Treiber ist dafür bestens geeignet.
Produkteigenschaften
- 8-Kanal-Servo-Treiber: Steuern Sie bis zu 8 Servos unabhängig, ideal für Projekte mit mehreren Servoantrieben.
- Programmierbare Servo-Stromsteuerung: Ermöglicht die Steuerung der Leistung einzelner Servos, um den Stromverbrauch und die Effizienz zu optimieren.
- 16340 Lithiumbatterie: Eingebaute 700mAh wiederaufladbare Lithiumbatterie unterstützt bis zu 1,3A Last und sorgt für eine zuverlässige Leistung Ihrer Servos.
- I2C-Protokollsteuerung (0x36): Erleichtert die einfache Kommunikation mit M5StickC und M5StickC Plus über I2C und ermöglicht so eine einfache Integration in verschiedene Projekte.
- Verpolungsschutz: Eingebauter Schutz verhindert Schäden, wenn die Batterie falsch eingelegt wird.
Produktvergleich
| Spezifikation | 8Servos HAT | 8Servos HAT v1.1 |
|---|---|---|
| Motorleistungsregelung | / | MOS-Röhrensteuerung Ein/Aus |
| Verpolungsschutz | / | Mit Schaltungsschutz |
| Befestigungsloch | / | 4x Befestigungslöcher |
| Programmierbare RGB-LEDs | SK6812 | / |
| I2C-ADRESSE | 0x38 | 0x36 |
Inbegriffen
- 1x 8Servos HAT v1.1 Servo-Treiber-Modul
- 1x 16340 Lithiumbatterie (700mAh)
Anwendungen
- Servo Controller: Perfekt zur Steuerung mehrerer Servos in Anwendungen wie Robotik, Animatronik oder jedem Projekt, das eine präzise Servoverwaltung erfordert.
- Robotersteuerung: Ideal zur Steuerung von Roboterarmen, automatisierten Systemen oder mechanischen Strukturen, die eine präzise und synchronisierte Servobewegung erfordern.
Spezifikation
| Spezifikation | Parameter |
|---|---|
| Lithiumbatterie | Spezifikation: 16340, Kapazität: 700mAh |
| Servoantriebskanal | 8-Kanal |
| Maximale Antriebslastkapazität | 8-Kanal maximale Tragfähigkeit: DC4.2V@1.3A |
| Leerlauf-Stromaufnahme im Bereitschaftszustand des Treibers | DC4.2V@2.2uA |
| Befestigungsloch | M3 |
| Kommunikationsprotokoll | I2C:0x36 |
| Nettogewicht | 28.3g |
| Bruttogewicht | 39.7g |
| Produktgröße | 52*38*19 mm |
| Paketgröße | 75*46*29 mm |
