Waveshare 5.79 inch 4 Color Raw E-Ink Display 792x272 E-Paper - OpenELAB

Waveshare 5,79 Zoll 4-Farben-Raw-E-Ink-Display 792 x 272 E-Paper

€19,85

Waveshare 5,79 Zoll 4-Farben-Raw-E-Ink-Display 792 x 272 E-Paper

€19,85

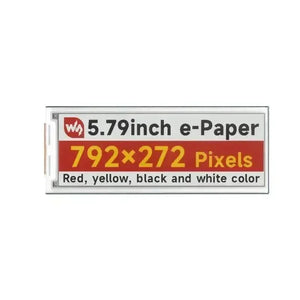

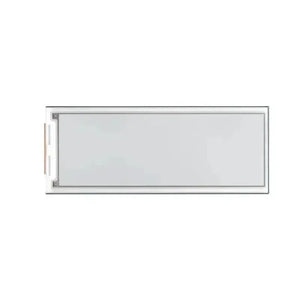

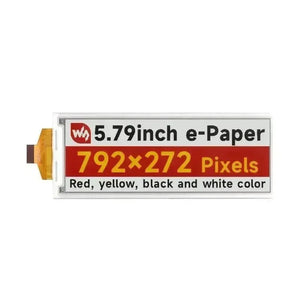

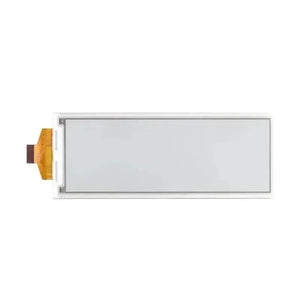

5,79-Zoll-E-Paper-Display (G), E-Ink-Display, 792 x 272, Rot/Gelb/Schwarz/Weiß, SPI-Schnittstelle
5.79″ E-Paper (G)

Geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Strom

Ideal für Preisschilder, Regaletiketten, Industrieinstrumente...


Hinweis: Die Treiberplatine ist optional. Eine detaillierte Teileliste finden Sie im Paketinhalt


  • Größe5,79″
  • Auflösung792×272
  • Sichtwinkel>170°
  • Anzeige FarbeRot/Gelb/Schwarz/Weiß
  • Graustufen2

  • KommunikationSPI
  • AnzeigepanelE-Papier
  • ErfahrungPapierähnlich
  • UmweltBenötigtes Umgebungslicht
  • AnzeigeartPassiv reflektierend

Versionsoptionen

5,79-Zoll-E-Paper (G)
Rohanzeige, ohne Treiberplatine



5,79-Zoll-E-Paper-Modul (G)
mit Treiberplatine


Funktionen auf einen Blick
  • Keine Hintergrundbeleuchtung, auch im ausgeschalteten Zustand werden die neuesten Inhalte noch lange angezeigt
  • Extrem geringer Stromverbrauch, Strom wird grundsätzlich nur zum Auffrischen benötigt
  • Wird mit Entwicklungsressourcen und Handbuch geliefert (Schaltplan der Treiberplatine, Beispiele für Raspberry Pi/Jetson Series/Arduino/STM32).
  • Optional für E-Paper-Treiberplatine:
    • Anpassung der SPI-Schnittstelle zum Anschluss an Controller-Boards wie Raspberry Pi/Jetson Series/Arduino/STM32 usw.
    • Integrierter Spannungsumsetzer, kompatibel mit 3,3 V/5 V MCUs

Spezifikationen

BETRIEBSSPANNUNG

Rohanzeige: 3,3 V

DISPLAYFARBE

Rot/Gelb/Schwarz/Weiß

mit Treiberplatine: 3,3V/5V

SCHNITTSTELLE

3-Draht-SPI, 4-Draht-SPI

Graustufen

2

Außenmaße

Rohanzeige: 150,92 × 56,94 × 1,00 mm

VOLLSTÄNDIGE AKTUALISIERUNGSZEIT

21er Jahre

mit Treiberplatine: 152,50 × 58,50 mm

DISPLAYGRÖSSE

139.00 × 47.74mm

Erfrischende Energie

<30 mW

PUNKTABSTAND

0.1755 × 0.1755mm

STANDBY-STROM

<0,01 uA (fast keine)

AUFLÖSUNG

792 × 272 Pixel

BLICKWINKEL

>170°








Vorteile von EINK

Beim E-Paper-Display wird die Mikrokapsel-Elektrophorese-Technologie für die Anzeige verwendet. Das Prinzip besteht darin, dass geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel bewegen, wodurch die Mikrokapsel durch die Reflexion des Umgebungslichts sichtbar wird, wie es bei herkömmlichen Verfahren der Fall ist bedrucktes Papier.
Das E-Paper-Display zeigt Bilder/Texte bei Lampenlicht oder natürlichem Licht deutlich an, erfordert keine Hintergrundbeleuchtung und bietet einen Betrachtungswinkel von fast bis zu 180°. Aufgrund seiner papierähnlichen Wirkung wird es meist als E-Reader genutzt.


Optional für E-Paper-Treiberplatine

Integrierte SPI-Steuerschnittstelle zur Verwendung mit Controller-Boards wie Raspberry Pi/Jetson-Serie/Arduino/STM32

PWR

Ein-/Ausschaltsteuerung

BESCHÄFTIGT

Besetzt-Status-Ausgangspin

RST

Externer Reset, Low-Aktiv

Gleichstrom

Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)

ES

SPI-Chipauswahl, niedrig aktiv

CLK

SPI SCK pin

AUS

SPI MOSI-Pin

GND

Boden

VCC

Stromversorgung (3,3 V / 5 V Eingang)







Integrierter Spannungsumsetzer

Kompatibel mit 3,3 V/5 V MCUs


Anwendungsbeispiel

Verbindung mit Raspberry Pi 5

* Nur als Referenz, der Raspberry Pi 5 ist NICHT im Lieferumfang enthalten.

Anwendungsbeispiele

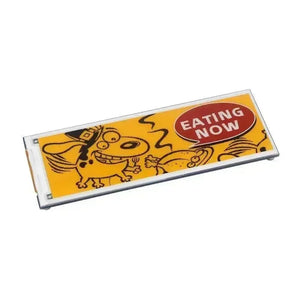

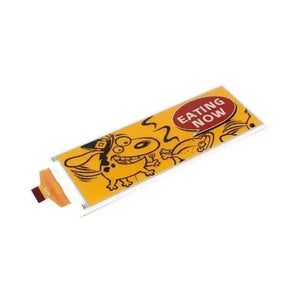

Geeignet für Preisschilder, Waren-/Ausrüstungsschilder, Regaletiketten, Namensschilder für Konferenzen ...


Außenmaße

Gewicht: 0,057 kg

5,79-Zoll-E-Paper (G)

5,79 Zoll E-Paper (G) x1


5,79-Zoll-E-Paper-Modul (G)

  1. 5,79-Zoll-E-Paper-Modul (G) x1
  2. GH1.25 9PIN-Kabel 20 cm x1
1
2
