Wheeltec V550 Mecanum Ultra RPi5 M10P Hloubka Hlas ROS2 Sada
Wheeltec V550 Mecanum Ultra RPi5 M10P Hloubka Hlas ROS2 Kit

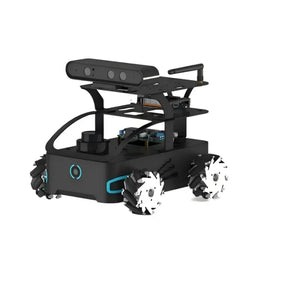

Wheeltec V550 Mecanum Ultra je aktualizovaná verze platformy vzdělávacího robota V550 ROS2 s koly Mecanum. Tato konfigurace Ultra je postavena kolem Raspberry Pi 5, M10P TOF LiDAR, hloubkové kamery, RGB kamery a modulu hlasové interakce pro učení robotiky, mapování, navigaci, vizuální pracovní postupy a open-source vývoj.
Podvozek V550 Mecanum používá čtyřkolový pohon Mecanum s kyvadlovým zavěšením a 75mm hliníková kola Mecanum. Podporuje všesměrný pohyb, včetně pohybu vpřed / vzad, bočního posunu, diagonálního pohybu a otáčení na místě, což jej činí vhodným pro experimenty s řízením pohybu ROS2 v kompaktním vnitřním laboratorním prostředí.
Pro jiné konfigurace V550 porovnejte Wheeltec V550 AKM Ultra, Wheeltec V550 4WDBot Ultra a Wheeltec V550 AKM Orin NX Sandtable Kit. Pro menší alternativy R550 viz Wheeltec R550 MecanumBot Ultra a Wheeltec R550 OmniBot Pro.
Technické specifikace
| Značka | Wheeltec |
|---|---|
| Verze produktu | V550 Mecanum Ultra |
| Referenční konfigurace | Verze V550 Mecanum Ultra |
| SKU skladu | Wheeltec-V550MN |
| Typ podvozku | Podvozek robota s čtyřkolovým pohonem Mecanum a kyvadlovým zavěšením |
| Horní počítač | Konfigurace Raspberry Pi 5 |
| Řadič nízké úrovně | Řídicí platforma robota STM32F407VET6 |
| první | M10P TOF LiDAR v konfiguraci Ultra kitu |
| Kamerový systém | Hloubková kamera a RGB kamera pro podporu vizuálních pracovních postupů |
| Hlasový hardware | Modul hlasové interakce pro hlasový vstup / výstup a testování pracovních postupů interakce člověk-robot |
| Struktura pohonu | Čtyřkolový pohon Mecanum s kyvadlovým zavěšením v referenční konfiguraci V550 Mecanum |
| Typ koleček | 75mm vysoce kvalitní hliníková kola Mecanum |
| Referenční motor | Platforma s motorem MGS13 s kovovým převodem používaná v rodině V550 |

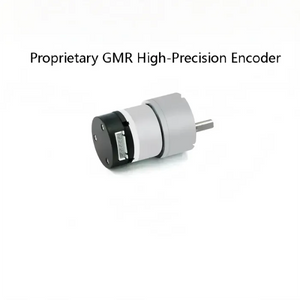

| Referenční enkodér | 500řádkový AB-fázový vysoce přesný GMR enkodér zpětné vazby |

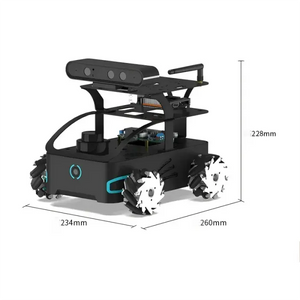

| Referenční rozměry podvozku | 260 × 234 × 228 mm pro referenční konfiguraci V550 Mecanum |
| Referenční hmotnost podvozku | Přibližně 4,2 kg pro referenční konfiguraci podvozku Mecanum; konečná hmotnost sestavené sady se může lišit podle instalovaných modulů |
| Referenční nosnost | Až 4 kg pro referenční konfiguraci V550 Mecanum |
| Referenční maximální rychlost | Až 1 m/s pro referenční konfiguraci V550 Mecanum |
| Referenční výdrž baterie | Přibližně 5 hodin při lehkém zatížení nebo asi 3,5 hodiny s 1kg zatížením při referenční rychlosti 0,45 m/s |
| Řídicí rozhraní | Ovládání uzlu přes aplikaci, USB bezdrátový ovladač, CAN, sériovou komunikaci a klávesnici v závislosti na softwarovém nastavení |
| Směr operačního systému | Učení a vývoj ROS1 / ROS2 s nízkoúrovňovým firmware STM32 FreeRTOS |
| Vývojové zdroje | Manuál pro vývoj, video tutoriály, zdrojový kód ROS, zdrojový kód STM32, obraz ROS a zdroje pro modulární rozšíření |
Poznámky k integraci a hardwarové pokyny
- Shoda verze: Tento popis je napsán pro konfiguraci V550 Mecanum Ultra s Raspberry Pi 5, M10P LiDAR, hloubkovou kamerou, RGB kamerou a modulem hlasové interakce.
- Model pohybu: Podvozek Mecanum podporuje všesměrný pohyb, proto by měly být parametry navigace a rychlosti nastaveny pro kinematiku Mecanum.
- Chování zavěšení: Kyvné zavěšení pomáhá udržet kontakt kol, ale pohyb Mecanum stále vyžaduje rovný a čistý povrch pro přesný boční pohyb a odometrii.
- Korekce percepce: Udržujte M10P LiDAR v rovině, zabezpečte obě kamery a ověřte snímací rámce před mapováním, vizuální navigací nebo testy souvisejícími s hloubkou.
- Plánování zatížení: Další senzory, baterie nebo experimentální moduly mohou ovlivnit trakci, boční pohyb a odometrii. Po významných změnách zatížení přenastavte parametry pohybu a navigace.
- Stav podlahy: Pro stabilní pohyb Mecanum, čistší odometrii a opakovatelnější experimenty navigace ROS2 se doporučuje rovná vnitřní podlaha.
Obsah balení
| Položka | Množství | Poznámky |
|---|---|---|
| Robotická platforma Wheeltec V550 Mecanum Ultra | 1 | Robotická sada s Mecanum koly V550 |
| Výpočetní konfigurace Raspberry Pi 5 | 1 | Konfigurace nadřazeného počítače pro tuto sadu Ultra |
| M10P TOF LiDAR | 1 | LiDAR modul pro mapování, navigaci a workflow s povědomím o překážkách |
| Hloubková kamera | 1 | Podpora pracovního postupu hloubkového vidění |
| RGB kamera | 1 | Podpora pracovního postupu barevného obrazu |
| Modul hlasové interakce | 1 | Podpora hlasového vstupu / výstupu a pracovního postupu interakce |
| Balíček příslušenství a kabelů | 1 | Přesný obsah kabelů a příslušenství se může lišit podle šarže zásilky |
| Open-source software a výukové zdroje | 1 | Digitální zdroje poskytované pro učení a vývojové workflow |
Často kladené otázky
Je tento produkt verzí V550 Mecanum Ultra?
Ano. Tento popis je napsán pro konfiguraci V550 Mecanum Ultra s Raspberry Pi 5, M10P TOF LiDAR, hloubkovou kamerou, RGB kamerou a modulem hlasové interakce.
Jaká je hlavní výhoda podvozku Mecanum?
Podvozek Mecanum podporuje všesměrný pohyb, včetně bočního posunu a otáčení na místě, což je užitečné pro vnitřní experimenty s řízením pohybu a navigací ROS2.
Obsahuje tato sada Raspberry Pi 5?
Ano. Tato konfigurace Ultra je určena pro sadu založenou na Raspberry Pi 5.
Jaký percepční hardware je zahrnut?
Konfigurace Ultra zahrnuje M10P TOF LiDAR, hloubkovou kameru, RGB kameru a modul hlasové interakce.
Čím se liší od verze V550 AKM?
Verze V550 Mecanum je optimalizována pro všesměrný pohyb a boční posun, zatímco verze V550 AKM se zaměřuje na řízení Ackermann a chování při zatáčení jako u auta.
Jaký typ podlahy je doporučen?
Pro stabilní pohyb Mecanum, čistší odometrii a opakovatelnější experimenty navigace ROS2 se doporučuje rovná vnitřní podlaha.
