Duální IPS displeje | 1,28palcový | 240 × 240 | SPI komunikace
Podpora AI hlasové interakce, vestavěný TF slot, konektor pro lithiovou baterii a DIY konektory atd.
Vlastnosti

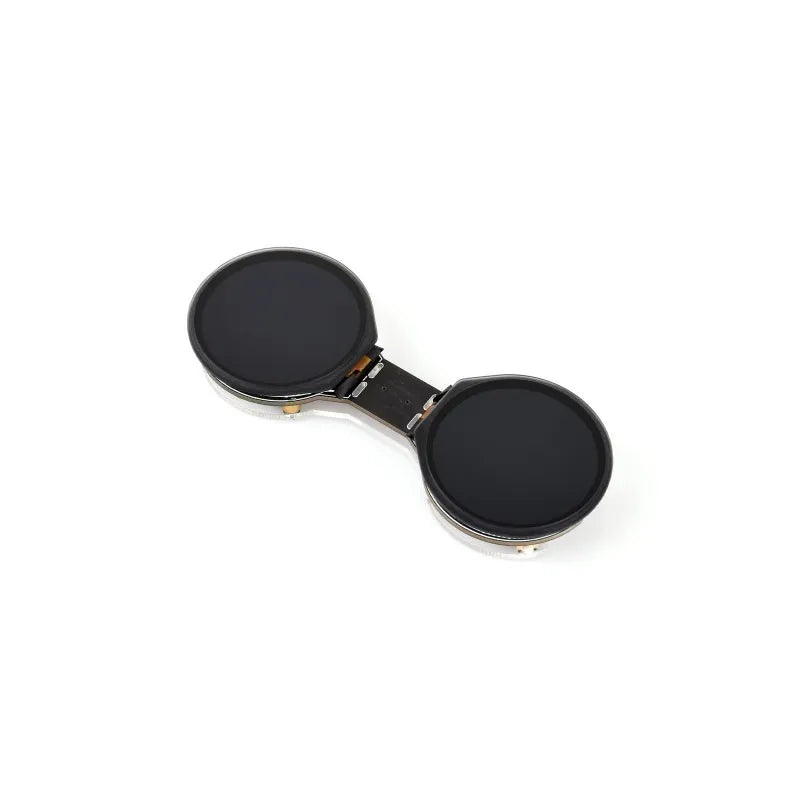

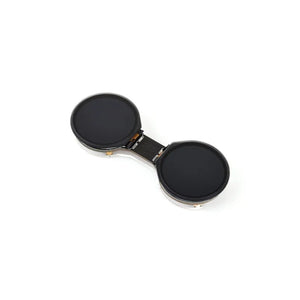

ESP32-S3-DualEye-Touch-LCD-1.28 je vývojová deska AIoT mikrokontroléru založená na ESP32-S3 s duálními LCD displeji. Navržena pro kutily a nadšence do elektroniky, podporuje 2,4GHz Wi-Fi a Bluetooth BLE 5. Integruje vysokokapacitní Flash a PSRAM, vestavěné duální 1,28palcové LCD displeje, které plynule spouštějí GUI programy jako LVGL. Dále integruje mikrofon, konektor pro reproduktor, obvod nabíjení lithiové baterie a rezervuje TF slot a DIY rozšiřující konektory. Je vhodná pro rychlý vývoj založený na ESP32-S3 pro aplikace jako HMI (člověk-stroj rozhraní), robotické agenty s dvojitým okem a AI hlasově interaktivní hračky. Ať už chcete postavit robota, který "mrkne", vytvořit inteligentní IoT rozhraní, navrhnout hry ovládané dotykem nebo vyvíjet futuristická nositelná zařízení, tato deska je ideální volbou.
- Vybaven výkonným 32bitovým dvoujádrovým procesorem Xtensa LX7 s hlavní frekvencí až 240MHz
- Podpora 2,4GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE), s vestavěnou anténou
- Vestavěná 512KB SRAM a 384KB ROM, s vestavěnou 8MB PSRAM a 16MB Flash

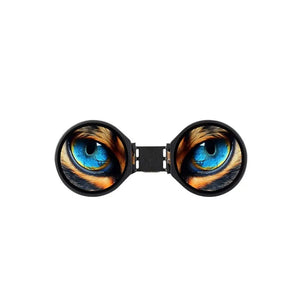

- Vestavěné duální 1,28palcové LCD displeje, rozlišení 240 × 240, 65K barev, volitelně s dotykovou funkcí
- Vestavěný audio kodek ES8311 a audio ADC čip ES7210, vybaven standardním konektorem pro mikrofon a reproduktor, podporuje AI hlasovou interakci
- Vestavěný TF slot pro pohodlné rozšíření místního úložiště, podporuje ukládání a čtení dat, obrázků, audio souborů a dalšího
- Vestavěný modul pro správu nabíjení lithiové baterie, rezervovaný konektor pro napájení 3,7V lithiovou baterií
- Vestavěný konektor SH1.0 14PIN, přizpůsobující UART, I2C a některé IO rozhraní, pro snadnou DIY úpravu
Možnosti verzí
ESP32-S3-DualEye-LCD-1.28
bez dotykové funkce
ESP32-S3-DualEye-Touch-LCD-1.28
s dotykovou funkcí
Kapacitní dotyk
Volitelná kapacitní dotyková funkce, ovládaná přes I2C rozhraní pro flexibilní ovládání a plynulou interakci s UI, s podporou přerušení
* Pouze verze ESP32-S3-DualEye-Touch-LCD-1.28 podporuje dotykovou funkci.
Integrovaný audio kodek čip
Podporuje vysoce kvalitní zpracování zvuku, poskytuje čistý a kvalitní zvukový vstup a výstup
Podpora AI hlasové interakce
Umožňuje přístup k online platformám velkých modelů jako DeepSeek, Doubao atd.
Scénáře použití
Robot
AI hračka
Bezdrátová IoT aplikace
Vzdělávací nebo kreativní DIY projekt

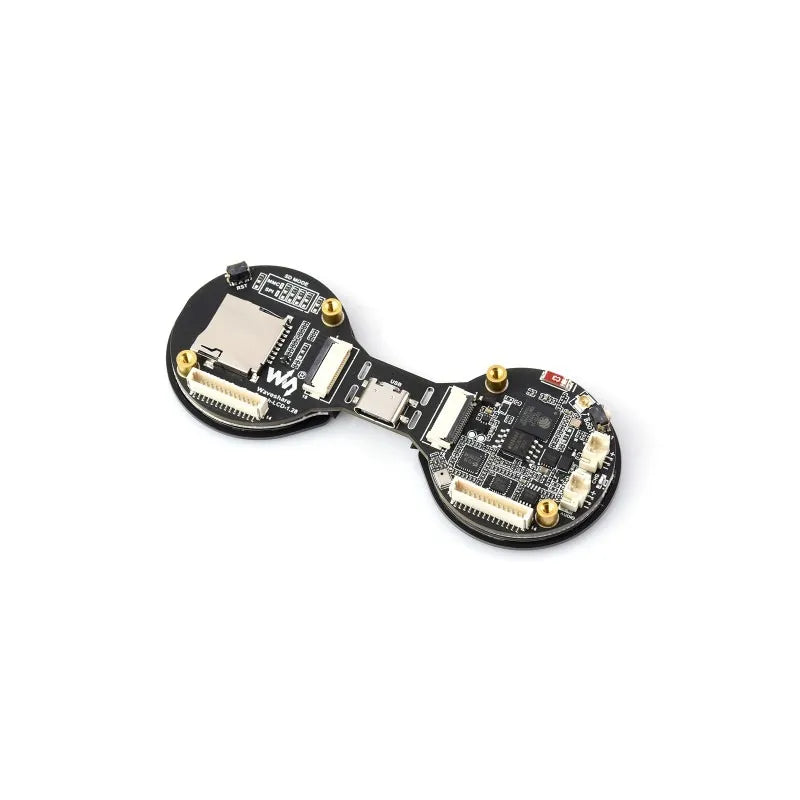

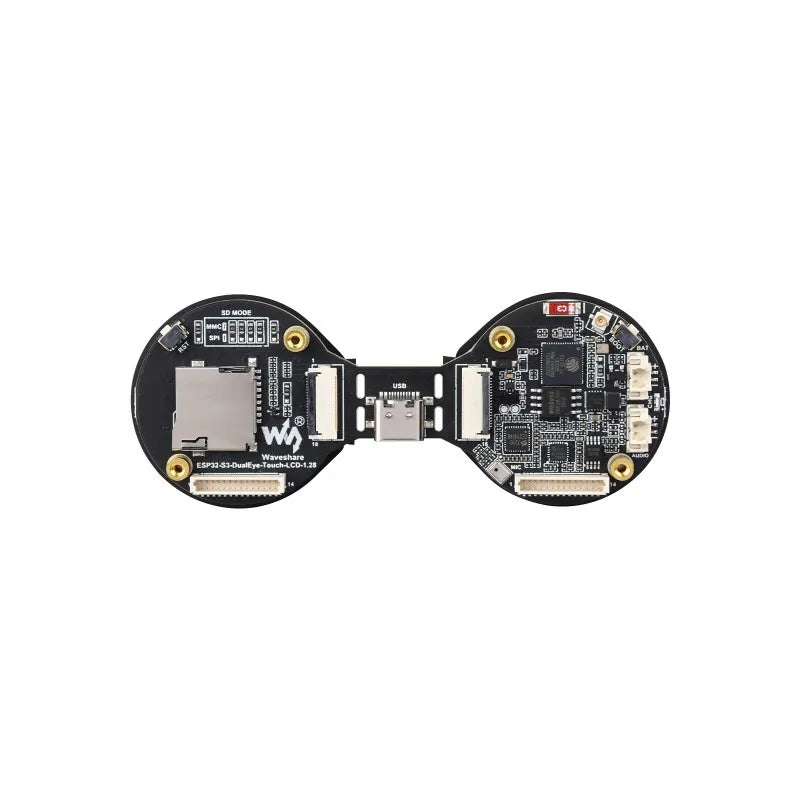

Co je na palubě
-
ESP32-S3R8
Dvoujádrový procesor, až 240MHz pracovní frekvence - 16MB Flash
- Čip pro správu dobíjení baterie
- Zesilovačový čip
- ES8311
- ES7210
- Mikrofon
-
MP1605GTF-Z
Napájecí modul, podporuje výstup až 3,3V 2A - Vestavěná keramická anténa
-
IPEX1 konektor
pro připojení externí antény, aktivováno přepájením rezistoru na desce - Tlačítko BOOT
-
Rezistor pro výběr funkce GPIO1
výchozí pájení na straně blízko krystalu: pin GPIO1 slouží k měření napětí baterie.
přepájen na druhou stranu: GPIO1 se připojuje k 17. FPC konektoru, což umožňuje funkci tří displejů pomocí softwarové úpravy -
Konektor baterie
Konektor MX1.25 2PIN pro 3,7V lithium baterii, podporuje nabíjení a vybíjení -
Indikátor nabíjení
Indikátor nabíjení lithiové baterie, svítí při nabíjení, zhasne při plném nabití (stav světla je nejistý, když není baterie připojena)
- Záhlaví reproduktoru
- SH1.0 14PIN konektor
-
18PIN FPC konektor
pro funkci tří displejů přepájením 12. rezistoru a úpravou konfiguračních parametrů displeje v programu.
když je deska rozdělena na dvě poloviny, tento FPC konektor může být propojen s 18. FPC konektorem, aby oba displeje fungovaly správně (Poznámka: když je deska rozdělena a připojena přes FPC kabel, tlačítko RESET nebude dostupné) -
18PIN FPC konektor
pro připojení k hostiteli -
Výběr režimu komunikace TF karty
když je deska rozdělena na dvě poloviny, přepnutí do SPI režimu umožňuje ovládání TF karty externím hlavním řadičem. -
Slot pro TF kartu
Podporuje TF karty s vysokou kapacitou - Tlačítko RESET
-
SH1.0 14PIN konektor kabelu
pro ovládání TF karty a LCD displeje přes SPI rozhraní, když je deska rozdělena na dvě poloviny a přepájení 19. rezistoru do SPI režimu - Port Type-C
Rozměry obrysu
