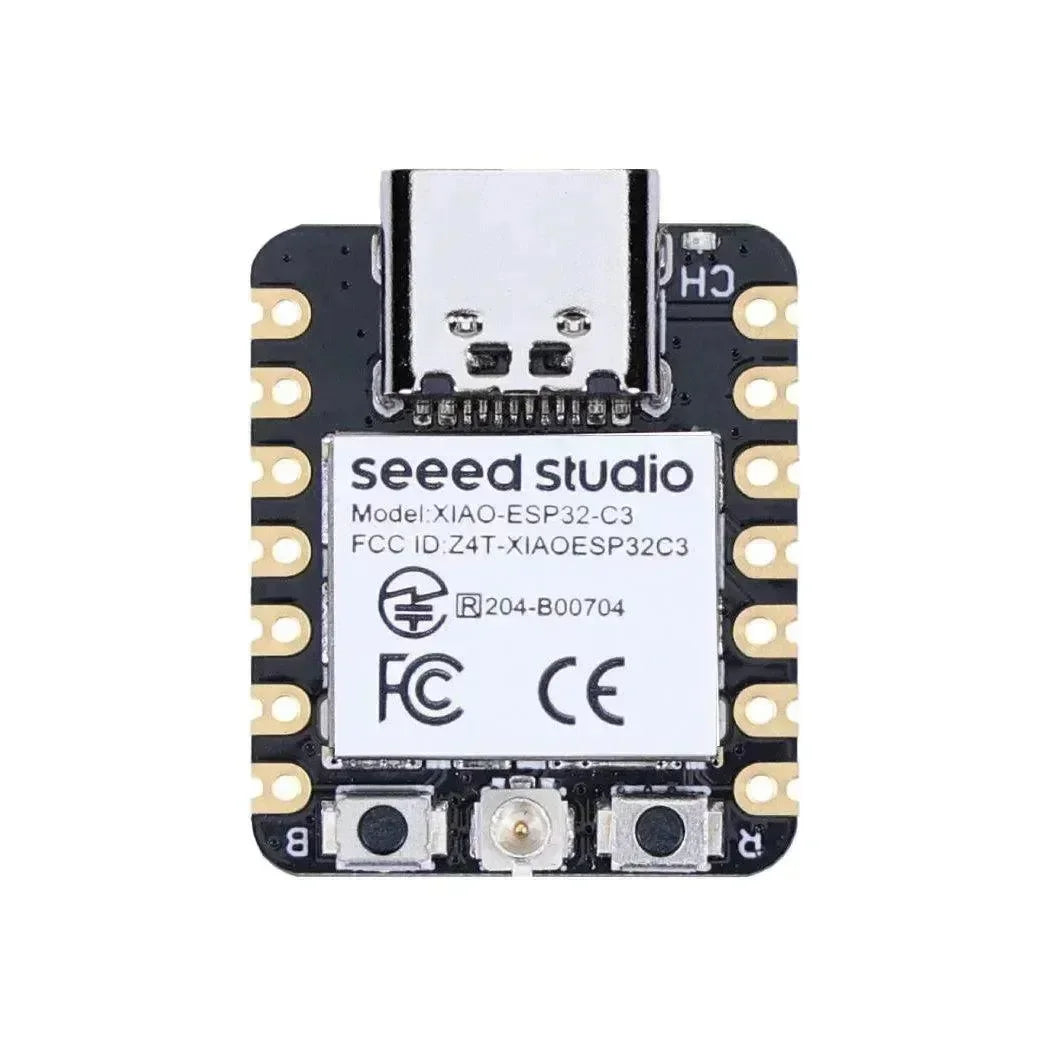

🧠 Seeed Studio XIAO ESP32C3 – Kompaktní IoT vývojová deska poháněná RISC-V
Deska XIAO ESP32C3 je ultra-mini vývojová deska postavená kolem Espressif ESP32-C3 čipu s duálním režimem WiFi/Bluetooth, vybavená vysoce výkonným 32bitovým RISC-V CPU. Díky robustním RF schopnostem podporuje IEEE 802.11 b/g/n WiFi a Bluetooth 5 (BLE) pro spolehlivou bezdrátovou komunikaci.
📡 Dodává se s externí anténou pro zvýšení síly signálu v náročných IoT prostředích.
📦 Malý, ale výkonný Jeho elegantní tvar a jednostranný SMT design ho činí ideálním pro aplikace s omezeným prostorem.
🔌 Hlavní rysy rozhraní
-
11 digitálních I/O pinů pro PWM řízení
-
3 analogové I/O piny pro ADC měření
-
Podporuje UART, I2C, SPI a další sériové rozhraní
-
Vestavěné tlačítko reset a tlačítko režimu bootloaderu pro snadné nahrávání
Vlastnost
🚀 Výkonný jádrový procesor Poháněný ESP32-C3, 32bitovým RISC-V jednojádrovým CPU s frekvencí až 160 MHz, poskytující efektivní výkon pro IoT aplikace 🧠⚡
📶 Robustní Wi-Fi subsystém Plně podporuje IEEE 802.11 b/g/n s Station, SoftAP, SoftAP + Station a promiskuitním režimem pro všestranné připojení 🌐📡
🔷 Pokročilý Bluetooth LE Kompatibilní s Bluetooth 5 a Bluetooth Mesh, umožňující spolehlivou nízkoenergetickou komunikaci 🔄📲
🔋 Ultra-nízká spotřeba energie Dosahuje 43μA proudu v hlubokém spánku, ideální pro projekty citlivé na energii 🌙🔌
📡 Vylepšený RF výkon Dodává se s externí anténou pro lepší sílu signálu v bezdrátovém prostředí 📈
🔌 Vestavěné řízení baterie Integrovaný čip pro nabíjení/vybíjení podporuje napájení z lithiové baterie pro mobilní scénáře 🔄🔋
💾 Bohaté zdroje na čipu Obsahuje 400KB SRAM a 4MB vestavěné flash paměti, zajišťující plynulý multitasking a ukládání dat 📦

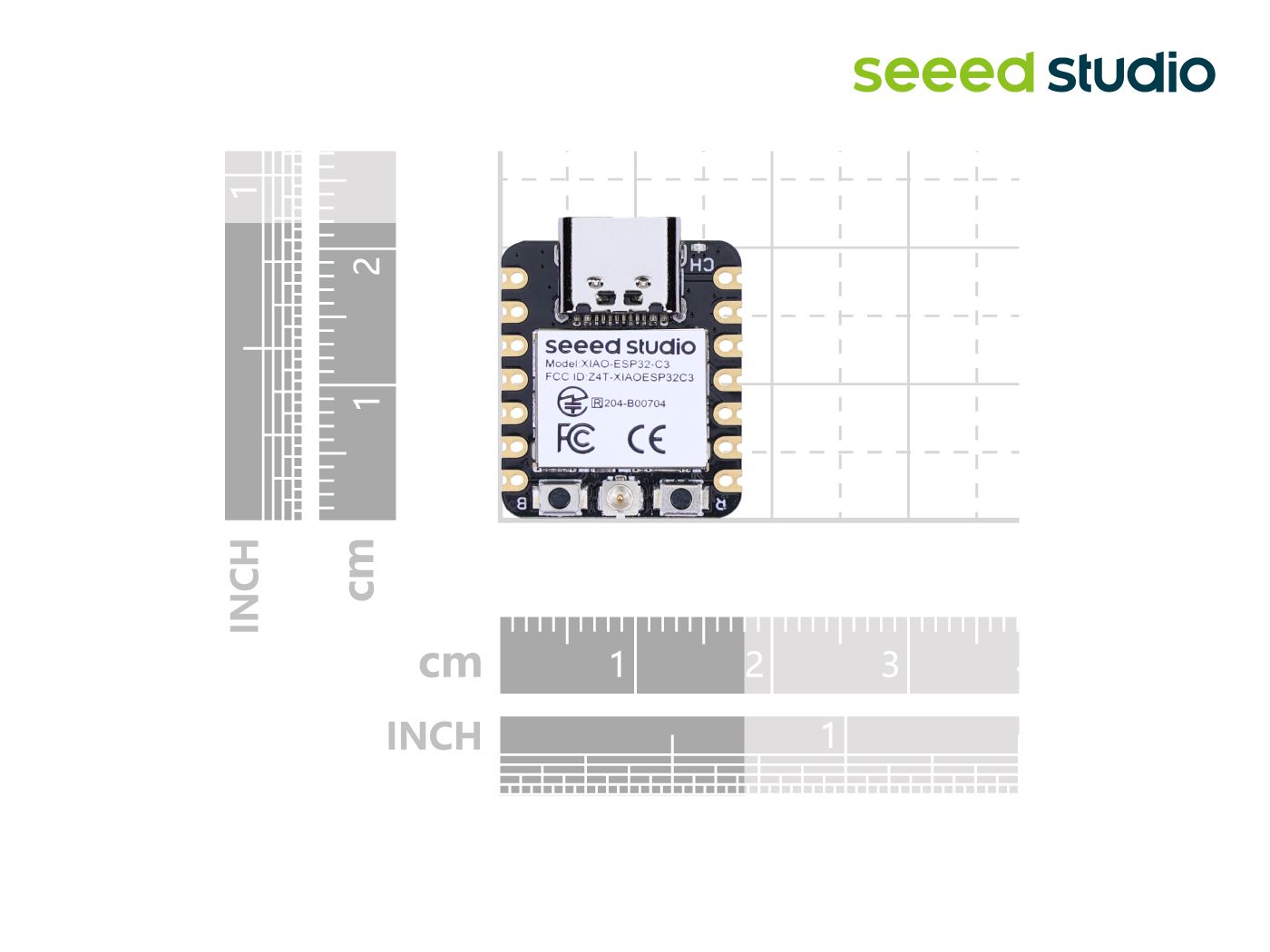

📏 Velikost na palec Měří pouhých 21 × 17,8 mm, zachovávající klasický půdorys řady XIAO — ideální pro nositelná zařízení a kompaktní přístroje 👣⌚
🛡️ Spolehlivé bezpečnostní funkce Vestavěný kryptografický engine podporuje AES-128/256, Hash, RSA, HMAC, digitální podpis a bezpečné spuštění 🔐🧬
🔧 Univerzální I/O rozhraní
-
1× I2C
-
1× SPI
-
2× UART
-
11× GPIO (PWM)
-
4× ADC
-
1× JTAG bonding pad
📐 Elegantní hardwarový design Jednostranné povrchové uspořádání pro hladkou integraci do návrhů PCB 🧱
Specifikace
|
Parametr |
Popis |
|
Procesor |
ESP32-C3 SoC |
|
RISC-V jednojádrový 32bitový procesor s čtyřstupňovou pipeline, který pracuje až na 160 MHz |
|
|
Bezdrátové |
Kompletní 2,4GHz Wi-Fi subsystém |
|
Bluetooth 5.0/ Bluetooth mesh |
|
|
Paměť na čipu |
400KB SRAM a 4MB Flash |
|
Rozhraní |
1x UART, 1x IIC, 1x SPI, 11x GPIO(PWM), 4x ADC |
|
1x tlačítko Reset, 1x tlačítko Boot |
|
|
Rozměry |
21 x 17.5mm |
|
Výkon |
Provozní napětí obvodu: 3,3V@200mA |
|
Nabíjecí proud: 350mA/100mA |
|
|
Vstupní napětí (VIN): 5V |
|
|
Spotřeba energie v režimu hlubokého spánku |
Režim hlubokého spánku: >44 μA |
|
Spotřeba energie při zapnutém Wi-Fi |
Aktivní režim: <75 mA |
|
Režim spánku modemu: <25 mA |
|
|
Režim lehkého spánku: <4 mA |
|
|
Spotřeba energie s povoleným BLE |
Režim spánku modemu: <27 mA |
|
Režim lehkého spánku: <10 mA |
|
|
Provozní teplota |
-40°C ~ 85°C |
| Položka | Seeed Studio XIAO ESP32C3 | Seeeduino XIAO SAMD21 | Seeed XIAO RP2040 | Seeed XIAO nRF52840 | Seeed XIAO nRF52840 Sense |
|---|---|---|---|---|---|
| Procesor | ESP32-C3 32-bit RISC-V @160MHz | SAMD21 M0+@48MHz | RP2040 Dvoujádrový M0+@133MHz | nRF52840 M4F@64MHz | nRF52840 M4F@64MHz |
| Bezdrátové připojení | WiFi a Bluetooth 5 (BLE) | Není k dispozici | Není k dispozici | Bluetooth 5.0/BLE/NFC | Bluetooth 5.0/BLE/NFC |
| Paměť | 400KB SRAM, 4MB vestavěný Flash | 32KB SRAM, 256KB FLASH | 264KB SRAM, 2MB vestavěný Flash | 256KB RAM, 1MB Flash, 2MB vestavěný Flash | 256KB RAM, 1MB Flash, 2MB vestavěný Flash |
| Vestavěné senzory | Není k dispozici | Není k dispozici | Není k dispozici | Není k dispozici | 6 DOF IMU (LSM6DS3TR-C), PDM mikrofon |
| Rozhraní | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI |
| PWM/Analogové piny | 11/4 | 11/11 | 11/4 | 11/6 | 11/6 |
| Vestavěná tlačítka | Tlačítko Reset/ Boot | Není k dispozici | Tlačítko Reset/ Boot | Tlačítko reset | Tlačítko reset |
| Vestavěné LED | Nabíjecí LED | Není k dispozici | Plnobarevná RGB/ 3v1 LED | 3v1 LED/ Nabíjecí LED | 3v1 LED/ Nabíjecí LED |
| Čip pro nabíjení baterie | ETA4054S2F | Není k dispozici | Není k dispozici | BQ25101 | BQ25101 |
| Programovací jazyky | Arduino/ MicroPython | Arduino/ CircuitPython | Arduino/ MicroPython/ CircuitPython | ||
Uživatelská příručka XIAO SoM otevřeně zpřístupňuje veškerý hardware a software XIAO, poskytuje profesionální pokyny pro návrh produktů, které vám pomohou urychlit realizaci nápadů, zjednodušit návrh produktů a zajistit plynulý zážitek od výběru modulu až po hromadnou výrobu. Můžete zkontrolovat zde k zobrazení více informací.

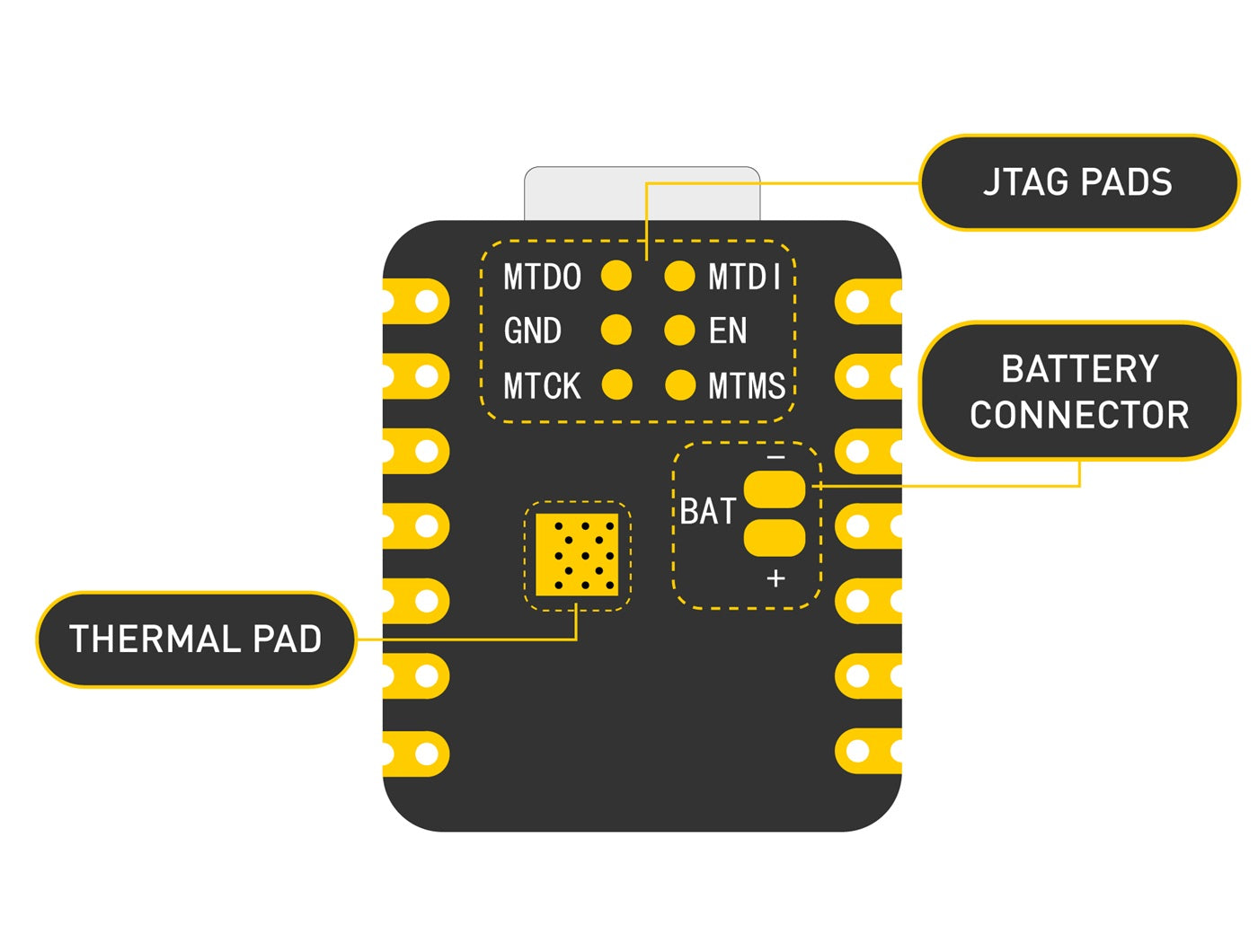

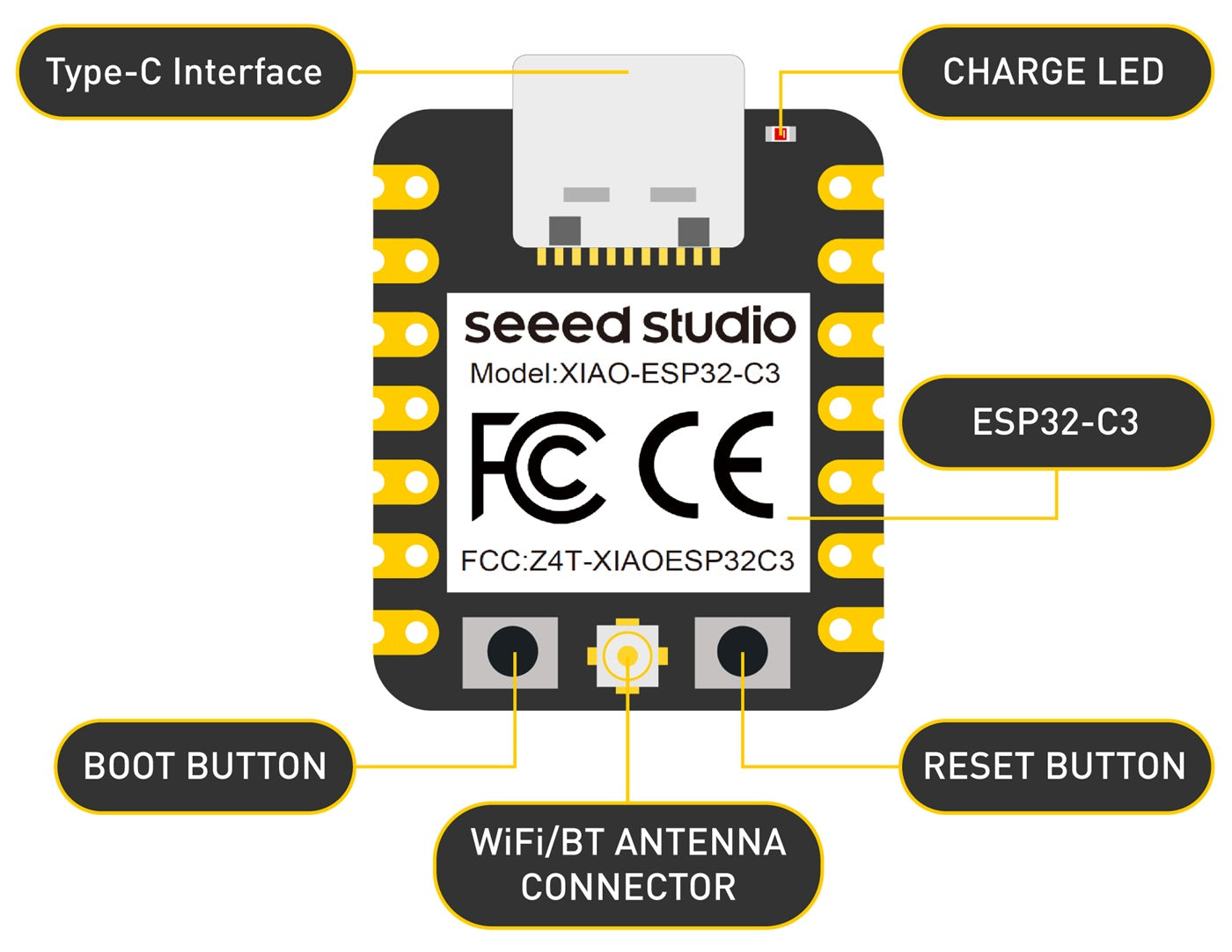

Přehled hardwaru
Pinout
Použití
🌐 Internet věcí (IoT) Umožňuje bezproblémové připojení mezi chytrými zařízeními a okrajovými sítěmi
⌚ Nositelná zařízení Ideální pro kompaktní, energeticky úsporná nositelná zařízení a vybavení založené na senzorech
🩺 Monitorování zdraví Podporuje sledování biometrických dat a analýzu wellness v reálném čase
📚 Vzdělávání a učení Ideální pro STEM sady, návody na kódování a školení vestavěných systémů
🔋 Nízkopříkonová síťová komunikace Navrženo pro energeticky citlivá prostředí s ultra nízkou spotřebou energie
⚡ Rychlé prototypování Zjednodušte vývoj pro kutily, startupy a inovátory hardwaru
Dokumenty
Poznámka
Uživatelská příručka XIAO SoM otevřeně zpřístupňuje veškeré hardwarové a softwarové materiály XIAO, poskytuje profesionální pokyny pro návrh produktu, které vám pomohou urychlit realizaci nápadů, zjednodušit návrh produktu a zajistit plynulý zážitek od výběru modulu až po hromadnou výrobu. Více informací najdete zde.
Seznam součástek
|
Seeed Studio XIAO ESP32-C3 |
x1 |
|
Anténa |
x1 |
|
7pinový konektor |
x2 |
Seeed Studio XIAO ESP32C3 Napájecí piny
🔋 5V (Napájení I/O) Poskytuje 5V výstup z USB portu. Může být také použit jako vstup napětí, ale musí být umístěna dioda (Schottkyho, signálová nebo výkonová) s anodou připojenou k baterii a katodou k 5V pinu pro zajištění bezpečného provozu.
⚡ 3V3 (Regulovaný výstup) Dodává 3,3V regulované napájení z vestavěného napěťového regulátoru. Podporuje až 700mA odběr proudu.
🧲 GND (Zem) Společný zemní pin používaný jako referenční bod pro napájení, data a signály.
Seeed Studio XIAO ESP32C3 Pinové připojení
🔧 Upozornění na bootovací režim pro strapping piny (ESP32-C3) Podle manuálu čipu ESP32-C3 jsou GPIO2, GPIO8 a GPIO9 určeny jako strapping piny. Jejich logické úrovně při zapnutí určují bootovací režim čipu (např. Flash Boot nebo Download Boot).
⚠️ Při používání těchto pinů na XIAO ESP32C3 se ujistěte, že nejsou taženy do vysoké nebo nízké úrovně způsobem, který by náhodně přinutil čip do nechtěného režimu — například neustálým vstupem do bootloader režimu nebo zabráněním spuštění programu a nahrávání firmwaru.
🧩 Tip: Pokud váš XIAO stále selhává při nahrávání kódu nebo se spouští v nesprávném režimu, zkontrolujte, zda tyto GPIO nejsou připojeny k tlačítkům, pull-up/down rezistorům nebo periferiím, které zasahují do logiky strappingu.
