Seeed Studio Wio Tracker 1110 LoRa nRF52840 vývojová sada pro Meshtastic
📦 Location of the warehouse: China
🚚 We will ship your order within 1-3 working days after the order is taken.
Doprava zdarma od 30 € v Německu, 50 € v EU!
- Doba dodání do zemí EU a USA: 5~10 pracovních dnů.
- Doba dodání do ostatních zemí: 2~2,5 týdne.
- Pre-Ordering: If an item is unavailable, you can pre-order it. We'll dispatch once stock is replenished. For specific delivery times, please feel free to contact us for inquiries.
- Express Shipping: Need it faster? Contact us via email or through our live chat support, and we'll arrange expedited delivery for you.
Seeed Studio Wio Tracker 1110 LoRa nRF52840 vývojová sada pro Meshtastic
Plně kompatibilní s Arduino a navržený s ohledem na protokol Meshtastic, Wio Tracker 1110 Dev Kit je výkonná vývojová platforma pro budování nízkonapěťových LoRa mesh sítí v odlehlých nebo mimo síťových prostředích. Ať už se zaměřujete na sledování majetku, nouzovou komunikaci nebo technologie pro outdoorové dobrodružství, tato sada umožňuje spolehlivé peer-to-peer Meshtastic nasazení tam, kde tradiční sítě selhávají. Bezproblémová integrace s Arduino IDE zajišťuje rychlé prototypování a přizpůsobení, což ji činí ideální pro inženýry, tvůrce a nadšence open-source hardwaru zkoumající decentralizovaná komunikační řešení využívající ekosystém Meshtastic LoRa.
Funkce
🔧 Jednoduchost Plug & Play
Wio Tracker 1110 Dev Kit pro Meshtastic nabízí snadné nastavení: stačí připojit dva přiložené Grove moduly, nahrát Meshtastic firmware a můžete začít budovat vlastní LoRa mesh síť pro komunikaci mimo síť. Žádná mobilní věž? Žádný problém. 🏕️📶
🛰️ GPS a environmentální snímání v reálném čase
S Grove Air530 GPS modulem sada podporuje vysoce přesné sledování více satelitů (GPS, Beidou, Galileo, Glonass, QZSS, SBAS). Navíc vestavěné teplotní a vlhkostní senzory pomáhají sledovat okolí—ideální pro vzdálené monitorování. 🌦️📍
🖥️ Vizualizace dat na OLED
Sledujte stav svého Meshtastic uzlu v reálném čase na živé 0,96" OLED (128×64) obrazovce. Od baterie a GPS polohy po blízké uzly a kvalitu signálu, vše je zobrazeno přehledně—ideální pro ladění nebo použití v terénu. 🔋📊
🧩 Více než 300 možností rozšíření Grove
S 4 nepoužitými Grove konektory vám deska dává modulární svobodu. Přidejte jakýkoli z 300+ Seeed Grove senzorů a přizpůsobte svůj Meshtastic projekt pro jedinečné scénáře—měření počasí, detekci pohybu, sledování majetku a další. 🌐🔌
🛠️ Open Source, přátelské k Arduinu
Navrženo pro stavitele a tvůrce, tato open-source sada podporuje programování Arduino pro plnou přizpůsobitelnost. Zapojte se do komunity Meshtastic, sdílejte své výtvory a vyvíjejte další generaci peer-to-peer mesh sítí. 👨💻⚙️
🧳 Součástí jsou návrhy krytů
Potřebujete kryt? Máme pro vás řešení. Stáhněte si zdrojové soubory pro laserem řezaný akryl a 3D tisknutelné kryty—ideální pro odolné nasazení v terénu nebo elegantní ukázky na stole. Vaše zpětná vazba je vítána, protože se připravujeme na spuštění fyzických pouzder! 🧵🔒
Specifikace
Vývojová deska Wio Tracker 1110
|
Obecné |
||
|
Napájecí napětí |
5V (USB 2.0 typu C) |
|
|
Konektor baterie |
3,7V |
|
|
Rozhraní |
RFIO |
Konektor antény GNSS* 1 Konektor antény LoRa* 1 |
|
USB typu C |
* 1 |
|
|
Grove rozhraní |
ADC* 1I2C* 1UART* 1 Digitální*3 |
|
|
Tlačítko |
UŽIVATEL |
Konfigurovatelné tlačítko |
|
RESETOVAT |
Resetovat |
|
|
Vnější FLASH paměť |
4M |
|
|
LoRa® a Poloha se Semtech LR1110 (tato sada používá pouze LoRa® RF transceiver) |
||
|
LoRaWAN® Protokol |
V1.0.4 |
|
|
Frekvenční plán |
863~928MHz |
|
|
Citlivost |
-125 dBm @125K/SF7 -141 dBm @125K/SF12 |
|
|
Výstupní výkon |
20 dBm max @LoRa® |
|
|
Technologie polohování |
GNSS (GPS/BeiDou), WiFi sniffer |
|
|
Rozsah |
2~10 km (závisí na anténě a prostředí) |
|
|
Bluetooth (Nordic nRF52840) |
||
|
Bluetooth |
Bluetooth 5.3 |
|
|
Flash |
1MB |
|
|
RAM |
256KB |
|
|
Protokol |
Bluetooth LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT a proprietární zásobníky 2,4 GHz |
|
|
Výstupní výkon |
6dBm max @Bluetooth |
|
|
Vestavěné senzory - TH senzor (SHT41) |
||
|
Rozsah |
Přesnost |
|
|
Teplota |
-40~85 °C |
± 0,2 °C |
|
Vlhkost |
0~100 %RH |
±1,8 %RH |
|
Vestavěné senzory - 3osý akcelerometr (Ne Used) |
||
|
Rozsah |
±2g, 4g, 8g, 16g |
|
|
Šířka pásma |
0,5Hz ~ 625Hz |
|
|
Citlivost (LSB/g) |
1000 (±2g) ~ 83 (±16g) |
|
Grove - OLED displej 0,96 palce
|
Napájecí napětí (VCC) |
3.3 / 5 V |
|
Řadič IC |
SSD1308Z |
|
Barva displeje |
Bílá |
|
Bodová matice |
128×64 |
|
Velikost panelu |
26,7 (Š)×19,26 (V) mm |
|
Aktivní plocha |
21,74 (Š)×11,175 (V) mm |
|
Rozteč bodů |
0,17 (Š)×0,175 (V) mm |
|
Velikost bodu |
0,15 (Š)×0,15 (V) mm |
|
Široký rozsah provozní teploty |
-20~70 ℃ |
Grove - GPS (Air530)
|
PParametry |
VHodnoty |
|
|
Napájecí napětí |
3,3V/5V |
|
|
Pracovní proud |
až 60 mA |
|
|
Rozhraní |
UART |
|
|
Čas teplého spuštění |
4 s |
|
|
Čas studeného spuštění |
30 s |
|
|
Provozní teplota |
-35°C-85°C |
|
|
Teplota skladování |
-55°C-100°C |
|
|
Vlhkost |
5%-95% |
|
|
Čas určování polohy |
Čistý hardwarový studený start |
27.5s |
|
Čistý hardwarový rychlý start |
<1S |
|
|
Čisté hardwarové znovuzískání |
<1S |
|
|
Softwarově podporované A-GNSS |
<5S |
|
|
Citlivost |
Studený start |
-148dBm |
|
Rychlý start |
-162dBm |
|
|
Znovuzískání |
-164dBm |
|
|
Stopa |
-166dBm |
|
|
Přesnost |
Přesnost horizontálního polohování |
2.5m |
|
Vysoká přesnost polohování |
3.5m |
|
|
Přesnost rychlosti |
0.1m/s |
|
|
Přesnost přenosu času |
30ns |
|
|
Spotřeba |
Aktuální hodnota zachycení při 3,3V |
42,6mA |
|
Aktuální hodnota sledování při 3,3V |
36,7mA |
|
|
Režim nízké spotřeby při 3,3V |
0,85mA |
|
|
Režim ultra nízké spotřeby při 3,3V |
31uA |
|

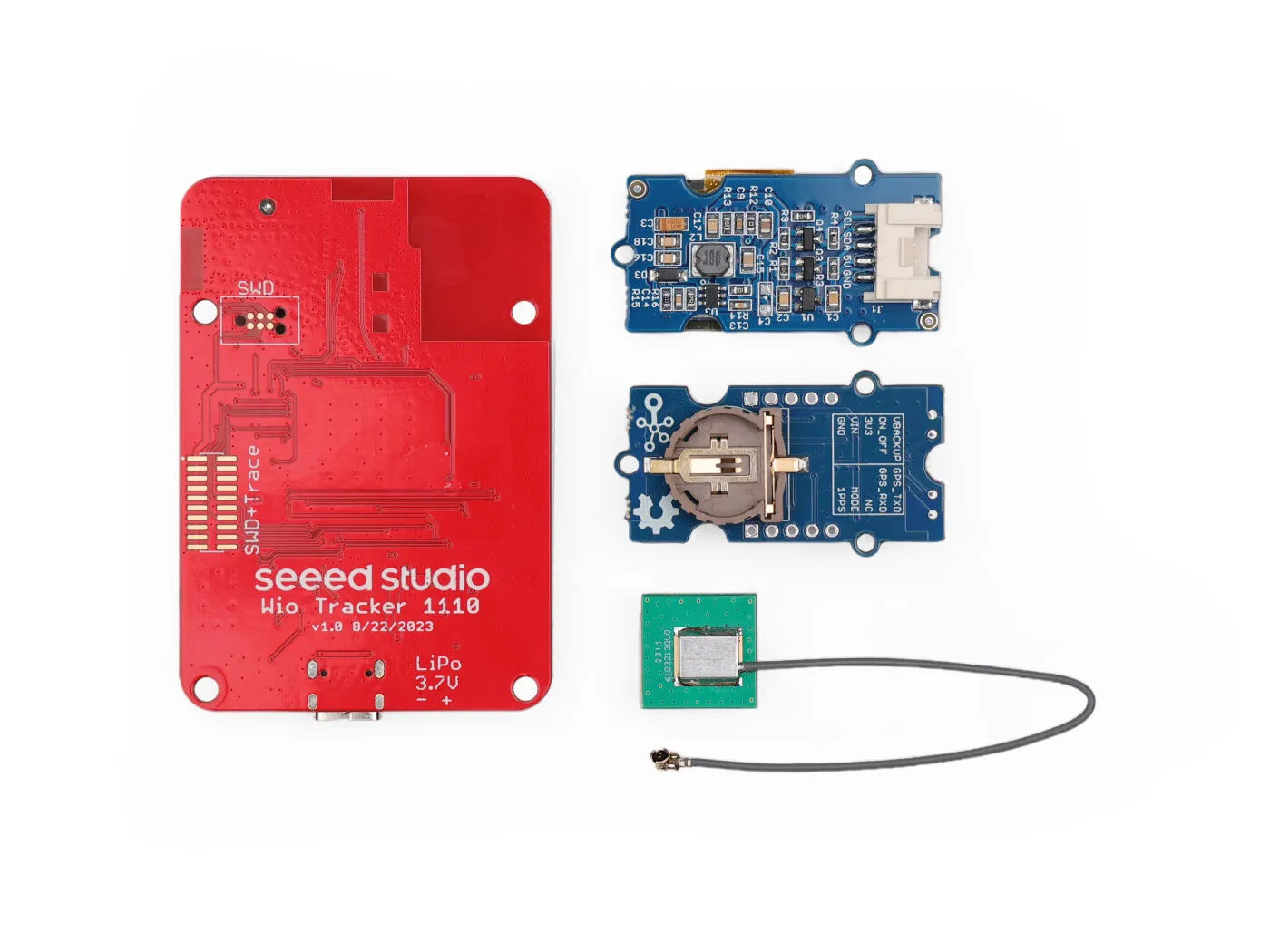

Přehled hardwaru
Aplikace
Pokud jste sestavili zařízení Meshtastic s GPS, teplotními a vlhkostními senzory, čeká vás mnoho možných aplikací. Použijte Meshtastic APLIKACE pro komunikaci s nízkoenergetickými, dlouhodosahovými zařízeními LoRa® přes váš telefon. Připojte se k blízkým uzlům, účastněte se skupinových chatů a sdílejte geografické polohy — to vše v oblastech bez pokrytí mobilní sítí.
Doporučeno Use Cpřípady：
- Sledování majetku: Sledujte pohyb a polohu svých majetků a monitorujte environmentální podmínky v reálném čase tam, kde se majetek nachází, pro lepší správu.
-
Venkovní dobrodružství: Použijte sadu k sestavení zařízení Meshtastic pro komunikaci mimo síť s vaší skupinou na túře nebo kempování. GPS může pomoci sledovat polohu, zatímco senzory teploty a vlhkosti mohou poskytovat aktuální environmentální data pro zajištění bezpečnosti.
-
Monitorování životního prostředí: Sbírejte a přenášejte environmentální data. Umístěte zařízení do odlehlých oblastí pro sledování a zaznamenávání teploty a vlhkosti v čase, čímž přispějete k místnímu sběru meteorologických dat. Použijte zařízení ke sledování a monitorování podmínek životního prostředí v přírodních stanovištích, což pomáhá při výzkumu a ochraně přírody.
Dokumenty

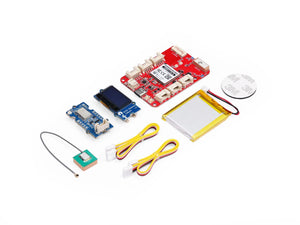

Seznam dílů
|
Vývojová deska Wio Tracker 1110 pro Meshtastic |
x1 (Povinné) |
|
Grove - OLED displej 0,96" |
x1 |
|
Grove - GPS (Air530) |
x1 |
