Rychlé konektory Motor Drive Shield V2 pro Arduino Robot - OpenELAB
Existuje mnoho způsobů, jak pohánět motor. Náš robot používá nejčastěji používané řešení L298P.
L298P je vynikající vysoce výkonný řadič motorů vyráběný společností STMicroelectronics. Může přímo řídit stejnosměrné motory, dvoufázové a čtyřfázové krokové motory. Proud řízení je až 2A a výstupní terminál motoru používá osm vysokorychlostních Schottkyho diod jako ochranu.

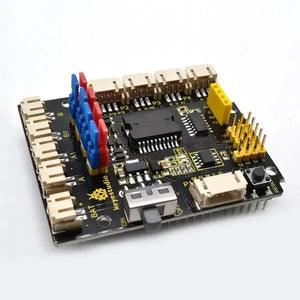

Navrhli jsme motorový ovladač shield V2 založený na obvodu L298P.
Stohovatelný design umožňuje přímé připojení k Arduinu, což snižuje technickou náročnost používání a ovládání motoru.
Přímé naskládání motorového ovladače shield na desku UNO R3, po zapnutí baterie přepněte posuvný tlačítko do polohy ON, aby se napájel jak motorový ovladač shield V2, tak deska UNO R3.
Pro jednoduché zapojení je motorový ovladač vybaven rozhraními proti zpětnému připojení. Při připojování motoru, napájení a senzorových modulů je potřeba je pouze přímo zapojit.
Rozhraní Bluetooth na štítu motorového ovladače je plně kompatibilní s modulem Bluetooth key studio HM-10. Při připojování stačí zapojit modul Bluetooth HM-10 do odpovídajícího rozhraní.
Současně štít motorového pohonu přinesl další digitální a analogové porty v 2,54mm pinových konektorech, takže můžete pokračovat v přidávání dalších senzorů pro rozšíření experimentů.

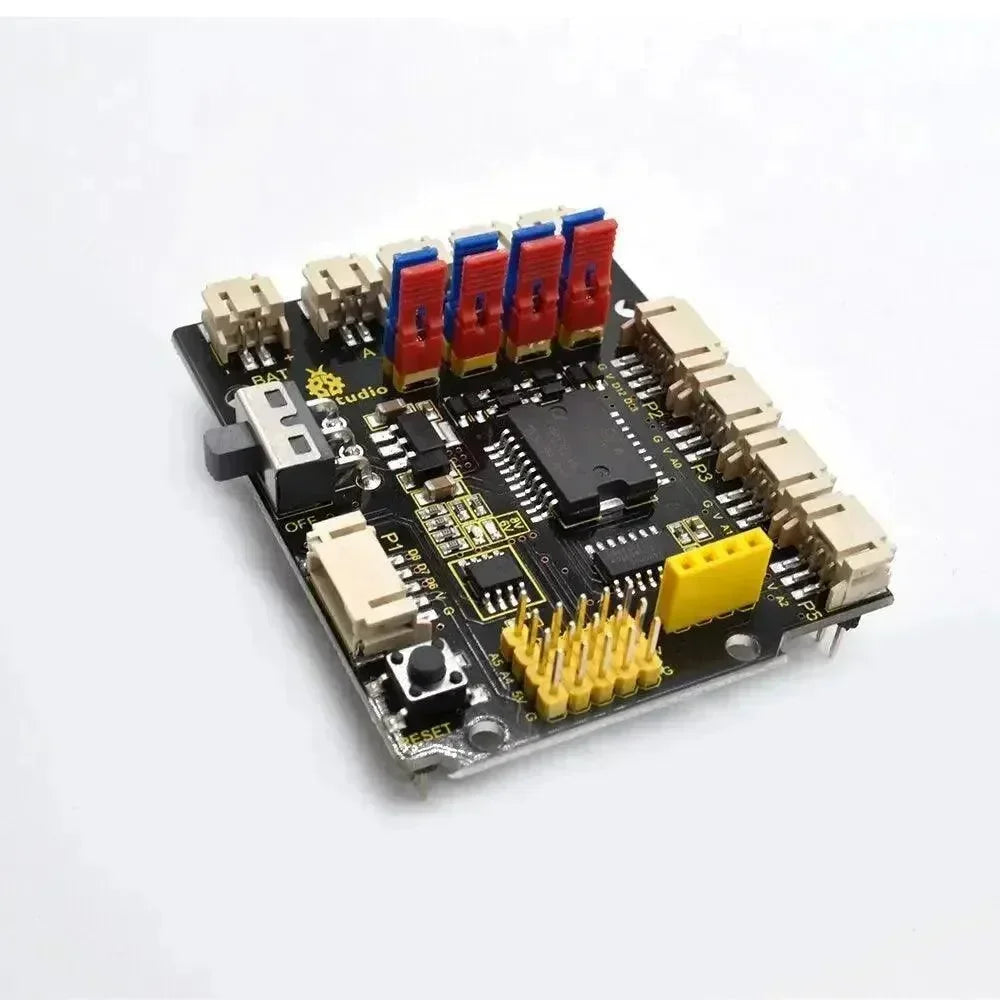

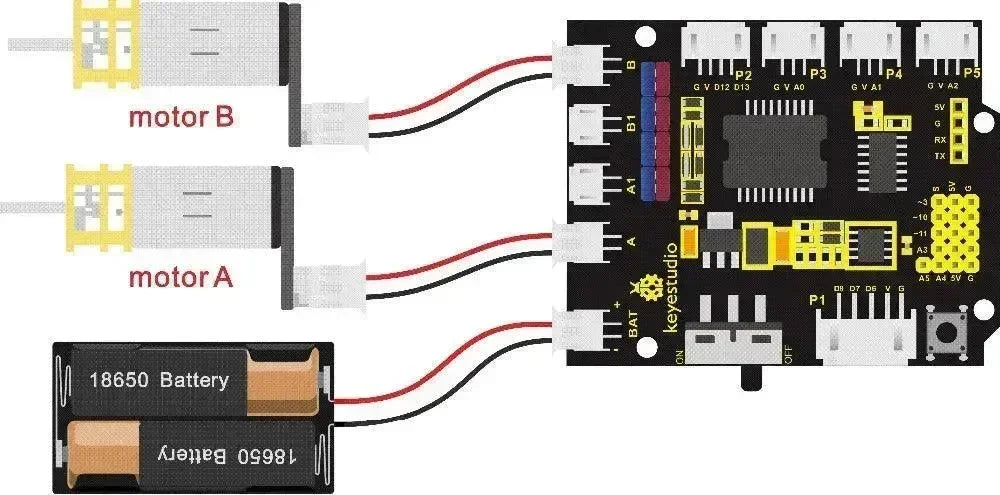

Ovládací štít motoru může přistupovat ke 4 stejnosměrným motorům, výchozí nastavení je pomocí propojky. Konektor motoru A a A1 a konektor B a B1 jsou zapojeny paralelně odděleně.
8 propojovacích můstků lze použít k řízení směru otáčení 4 motorů.
Například pokud změníte 2 propojky u konektoru motoru A z horizontálního spojení na vertikální spojení, směr otáčení motoru A bude opačný vůči původnímu směru otáčení.
-
Vstupní napětí logické části: DC5V
-
Vstupní napětí poháněcí části: DC 7-12V
-
Pracovní proud logické části: <36mA
-
Pracovní proud poháněcí části: <2A
-
Maximální výkonová ztráta: 25W (T=75℃)
-
Pracovní teplota: -25℃～＋130℃
-

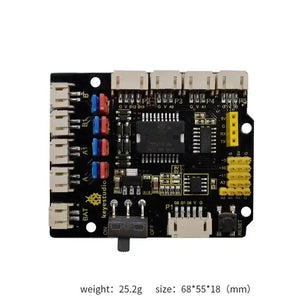

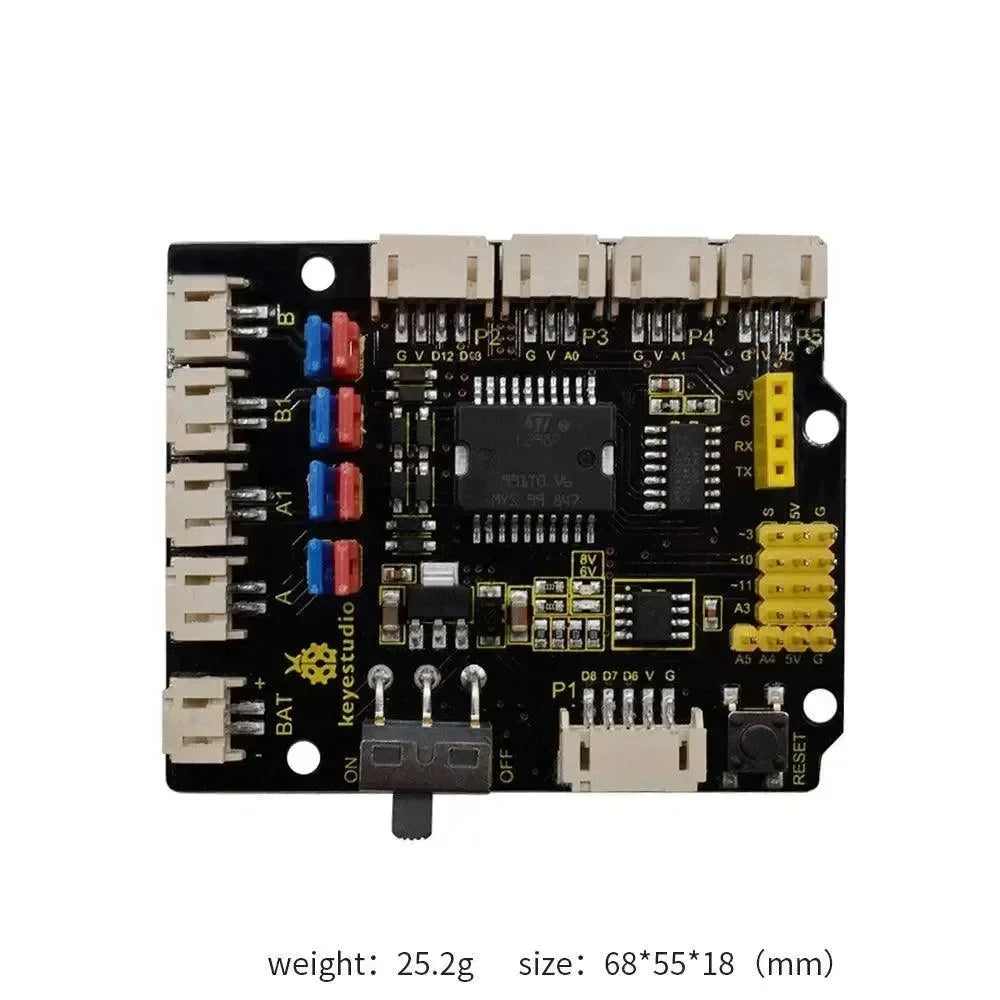

Rozměry: 66mm*55mm*18mm
-
Hmotnost: 25,2 g
