Jednotka M5Stack RollerCAN Lite bez kluzného kroužku (STM32)

Jednotka M5Stack RollerCAN Lite bez kluzného kroužku (STM32)

55,45 €

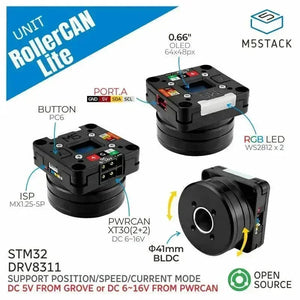

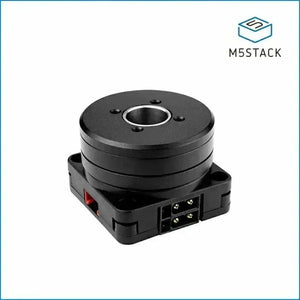

RollerCAN Lite Unit je bezkartáčový stejnosměrný motor sada pro řízení pohybu s více integrovanými řídicími funkcemi, navržená tak, aby poskytovala efektivní řešení řízení pohybu pro různé aplikace. Zařízení je kompatibilní jak s 6-16V DC vstupem napájení (přes CAN rozhraní), tak s 5V vstupem (přes Grove rozhraní) a je vybaveno funkcí nastavení účiníku, která zajišťuje optimální výkon. Produkt obsahuje vestavěný FOC uzavřený řídicí systém, který využívá 3504 200KV bezkartáčový motor. Maximální trvalý provozní fázový proud je 0,5A bez nuceného chlazení a 1A pro krátkodobý provoz. Řadič používá magnetický enkodér pro zpětnou vazbu a nabízí trojitou smyčku řízení proudu, rychlosti a polohy, čímž zajišťuje přesné řízení.

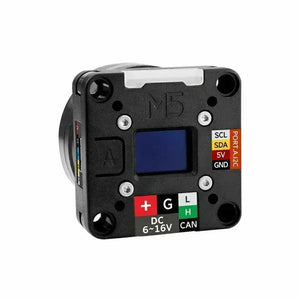

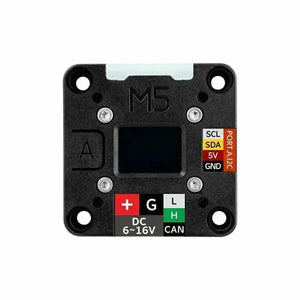

Dále je zadní část jednotky vybavena 0,66palcovým OLED displejem, který poskytuje informace o stavu zařízení v reálném čase. Produkt dále obsahuje RGB indikátor a funkční tlačítko, což usnadňuje přímou interakci člověk-stroj. Základna produktu je navržena s LEGO-kompatibilními montážními otvory a otvory pro šrouby M3, což umožňuje rychlou montáž a integraci. Hardware a software jednotky RollerCAN jsou plně otevřeného zdroje, podporují řízení pohybu a úpravy parametrů přes CAN nebo I2C sběrnici a nabízejí ladicí rozhraní SWD a SWO pro zvýšení flexibility vývojářů. Tento produkt je široce používán v kloubech strojů, řízení pohybu, průmyslové automatizaci a projektech vizuální demonstrace.





Arduino

Knihovna jednotek RollerCAN Lite

Interní firmware jednotky RollerCAN Lite


Protokoly

I2C

Tabulka protokolu RollerCAN Lite Unit I2C

Uživatelská příručka RollerCAN Lite Unit I2C

MŮŽE

Tabulka protokolu CAN jednotky RollerCAN Lite

Uživatelská příručka RollerCAN Lite Unit CAN



Vlastnosti

  • Řízení bezkartáčového stejnosměrného motoru
  • Řízení komunikace CAN / komunikace I2C
  • Integrovaný OLED displej
  • RGB indikátor
  • Uzavřený řídicí systém FOC

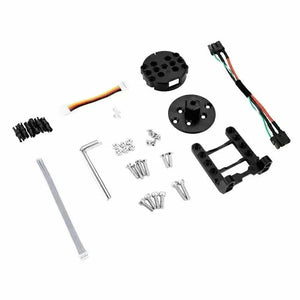

Balení obsahuje

  • 1x RollerCAN Lite jednotka
  • 1x PwrCAN kabel (10cm)
  • 1x HY2.0-4P Grove kabel (5cm)
  • 6x třecí kolíky
  • 1x příruba
  • 1x držák
  • 1x imbusový klíč (2,5 mm)
  • 1x imbusový klíč (2 mm)
  • 6x matice M3
  • 2x vnitřní šestihranné šrouby s válcovou hlavou M3x14mm
  • 4x vnitřní šestihranné šrouby s válcovou hlavou M3x10mm
  • 1x vnitřní šestihranný šroub s válcovou hlavou M2x5mm
  • 4x vnitřní šestihranné zápustné šrouby M3x14mm
  • 2x vnitřní šestihranné zápustné šrouby M3x12mm
  • 4x vnitřní šestihranné zápustné šrouby M3x5mm
  • 1x jednojádrový terminálový kabel 5P pro ladění, rozteč 1,25 mm, délka 100 mm


Aplikace

  • Řízení robotického kloubu
  • Inteligentní výrobní zařízení
  • Vizuální ukázky



Specifikace

Specifikace Parametry
Mikrokontrolér STM32G431CBU6 @ Cortex-M4, 128KB Flash, 32KB SRAM, 170MHz
Typ motoru D3504 200KV bezkartáčový motor @ průměr: 41mm
Čip řidiče DRV8311HRRWR
Úhlový senzor TLI5012BE1000
Komunikační rozhraní 2x CAN (rozhraní XT30) @ XT30 (2+2) PW-M
1x I2C (0x64)
Zobrazit 0,66palcový OLED displej, rozlišení: 64*48, SPI komunikace
RGB LED diody 2x WS2812-2020
Napájení motoru Napájení CAN (rozhraní XT30) @ 6-16V
Napájení Grove Port DC5V
Zatížení Zatížení: 50g Rychlost motoru: 2100 ot./min Proud: DC16V/225mA
Zatížení: 200g Rychlost motoru: 1400 ot./min Proud: DC16V/601mA
Zatížení: 500g (maximální zatížení) Rychlost motoru: 560 ot./min Proud: DC16V/918mA
Bez zátěže: DC16V/78mA
Pohotovostní proud Napájení Grove portu DC5V při 70mA
Napájení CAN (rozhraní XT30) DC16V při 32mA
Úroveň hluku 48dB
Výstupní točivý moment Napájení Grove port DC5V: 0,021N.m / 0,2kgf.cm při proudu 350mA
CAN (rozhraní XT30) napájení DC16V: 0,065N.m / 0,66kgf.cm při proudu 927mA
Provozní teplota 0–40 °C
Rozměry produktu 40*40*30 mm
Rozměry balení 170*75*52 mm
Hmotnost produktu 71.9g
Hmotnost balení 150.4g
