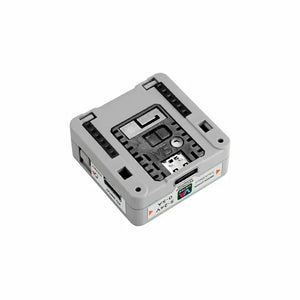

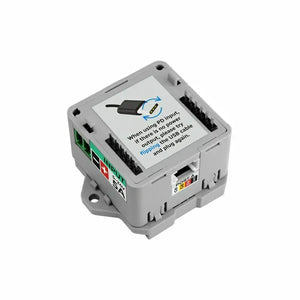

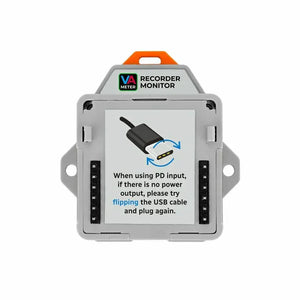

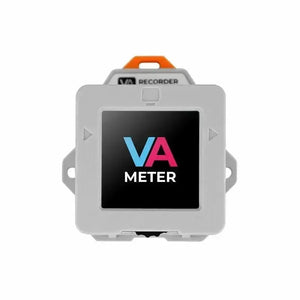

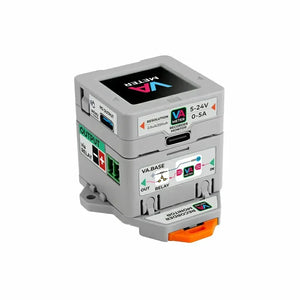

Modul M5Stack měřiče napětí a proudu s M5StampS3 je kompaktní, vysoce přesný digitální multimetr navržený pro moderní integraci IoT systémů a vestavěné projekty. Postavený na pokročilém ESP32-S3 MCU (přes M5StampS3), tento modul poskytuje přesné měření stejnosměrného napětí a proudu, což ho činí ideálním pro monitorování spotřeby energie, diagnostiku zařízení a umožnění chytré analýzy v reálném čase.
S vestavěným Wi-Fi a Bluetooth bezdrátovým připojením můžete vzdáleně získávat a analyzovat elektrická data, integrovat je s cloudovými platformami nebo vyvíjet vlastní webové panely. Uživatelsky přívětivý plug-and-play design zajišťuje bezproblémovou kompatibilitu s dalšími produkty M5Stack, což umožňuje rychlé prototypování a rychlé nasazení v různých scénářích IoT.
Ideální pro aplikace jako diagnostika průmyslových strojů, dálkové snímání, chytrá energetická řešení, monitorování laboratorního vybavení a DIY elektroniku, tento všestranný měřič je prvotřídním nástrojem pro vývojáře, inženýry a kutily, kteří potřebují spolehlivé měření výkonu a datovou komunikaci v jednom kompaktním zařízení.
Vlastnosti
- Přesné měření: Přesně měří stejnosměrné napětí a proud pro vaše projekty.
- Výkonné jádro: Vestavěný M5StampS3 modul s ESP32-S3 MCU.
- Bezdrátové připojení: Podpora Wi-Fi a Bluetooth pro přenos dat v reálném čase a vzdálený monitoring.
- Snadná integrace: Plug-and-play design, plně kompatibilní s celým ekosystémem M5Stack.
- Široký měřicí rozsah: Vhodné pro různé aplikace včetně testování zařízení, chytrého měření energie a sběru dat IoT.
- Kompaktní design: Úsporný tvar, snadné začlenění do různých elektronických systémů.

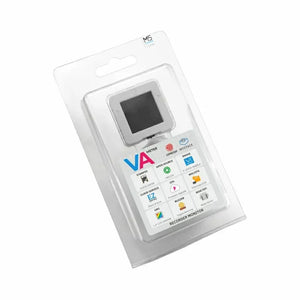

Co je v balení
- 1 x M5Stack modul měřiče napětí a proudu (s M5StampS3)
- 1 x GROVE připojovací kabel
- 1 x Šroubovací svorka
- 1 x Rychlý startovní manuál
Aplikace
- Monitorování energie chytrých zařízení a spotřebičů
- Vzdálené měření a diagnostika založená na IoT
- Průmyslové vybavení a testování zařízení
- DIY projekty a maker experimenty
- Správa baterií a solární energetické systémy
- Prototypování řešení edge intelligence
Specifikace
| Zdroje | Parametry |
|---|---|
| Čip pro detekci výkonu | INA226 |
| SoC | ESP32S3FN8@Xtensa® 32bitový LX7 dvoujádrový procesor až 240 MHz |
| Flash | 8MB Flash |
| PSRAM | Není k dispozici |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz Wi-Fi) |

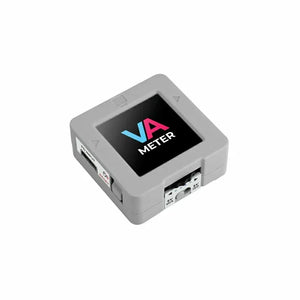

| Obrazovka | 1,3 palce@ 240*240 pixelů |
| Ovladač obrazovky | ST7789 |

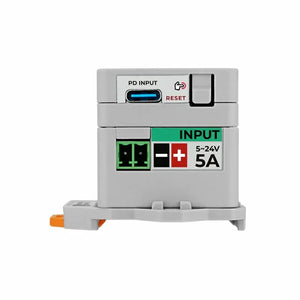

| Vstupní/výstupní výkon PD | 5-24V@0-5A |
| Aktuální rozlišení detekce | 2.5uA/250uA |
| Chyba vzorkování proudu | Chyba vzorkování malého proudu (1-100mA): 1.01% Chyba vzorkování velkého proudu (100mA-5A): 0.94% Chyba vzorkování proudu na úrovni UA: 0.69% |
| Spotřeba energie (výrobní firmware) | Napájení USB SSTAMP_S3: DC5V/123.5mA Napájení PD VSTUP: DC5V/118mA DC12V/66.8mA DC24V/26mA |
| Schopnost výstupu PD | DC24V/3A 68℃ DC24V/5A 92℃ |
| Uživatelská interakce | Rotační enkodér přepínač, tlačítko reset, tlačítko spuštění a deska |
| Komunikační adresa INA226 | Dva detekční čipy INA226:0x40/0x41 |

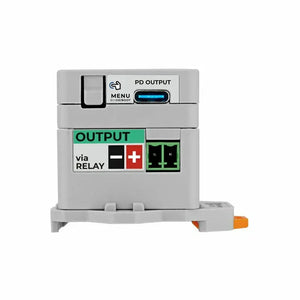

| Relé | DC 5-24V @5A |
| Provozní teplota | 0-40 °C |

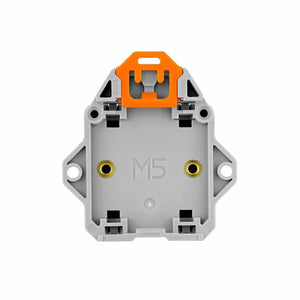

| Velikost produktu | VAMeter 36*36*14.7mm VAMeter 36*36*20.3mm Připevnění kolejnice 51.5*48*5.5mm |
| Velikost balení | 150*93*30mm |
| Hmotnost produktu | VAMeter:17.7g VAMeter základna:25.8g Připevnění kolejnice 4g |
| Hmotnost balení | 68.1g |
Často kladené otázky
Q: Jaké napětí a proud může tento měřič zvládnout?
A: Podporuje stejnosměrné napětí od 6V do 36V a proud až do 5A.
Q: Je programovatelný? Mohu použít Arduino nebo MicroPython?
A: Ano! Vestavěný ESP32-S3 podporuje Arduino IDE, MicroPython a ESP-IDF.
Q: Jak funguje přenos dat?
A: Data lze bezdrátově odesílat přes Wi-Fi/Bluetooth nebo výstupem přes UART.
Q: Mohu tento modul použít pro průmyslové projekty?
A: Rozhodně. Je vhodný jak pro vzdělávací, tak průmyslové IoT scénáře.
Q: Je modul plug-and-play s ostatními produkty M5Stack?
A: Ano, je plně kompatibilní s ekosystémem M5Stack a podporuje připojení podle standardu GROVE.
Proč si vybrat tento měřič?
- Přesná měření a bezdrátová data na dosah ruky
- Snadné programování s hlavními vývojovými platformami
- Stavte a sledujte své chytré projekty rychleji a chytřeji
Tipy：
Režim stahování： Pro vstup do režimu stahování stiskněte a podržte tlačítko G0 na VAMeter před zapnutím napájení, poté jej uvolněte po zapnutí.
