M5Stack LAN Module 13.2 - OpenELAB

M5Stack LAN Modul 13.2

€18,48

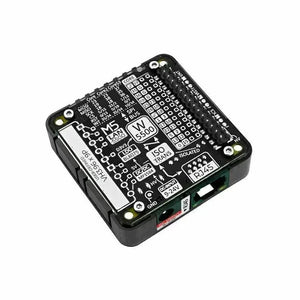

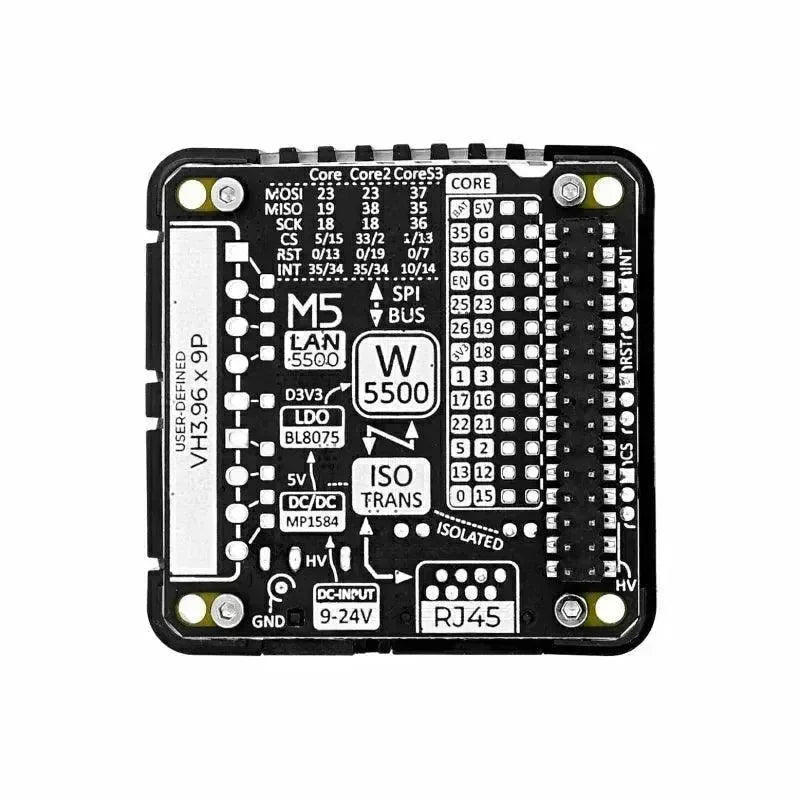

LAN Modul 13.2 představuje sofistikovaný Ethernetový řadičový modul, který integruje W5500 hardwarový TCP/IP embedded Ethernet řadič prostřednictvím SPI komunikačního rozhraní. Tento modul je navržen tak, aby podporoval různé komunikační protokoly, což jej činí vhodným pro rozmanité aplikace, včetně průmyslové automatizace, Internetu věcí (IoT), sběru dat a dálkového monitoringu.

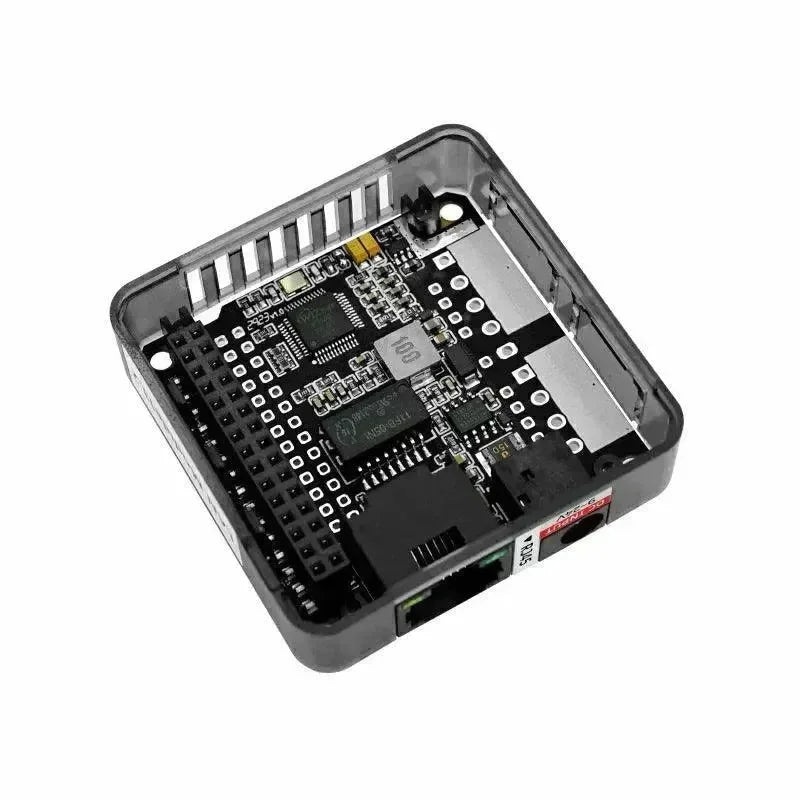

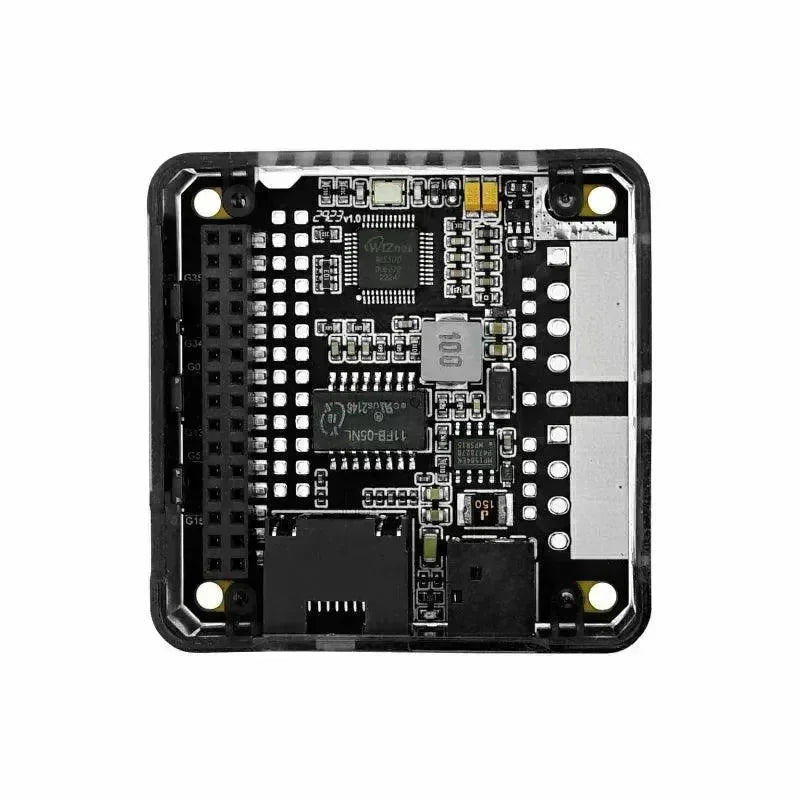

LAN Modul 13.2 obsahuje vestavěný hardwarový TCP/IP embedded Ethernet řadič, označený jako W5500, který podporuje různé komunikační protokoly, včetně TCP, UDP a IPv4, čímž vyhovuje různorodým požadavkům různých aplikačních scénářů. Dále modul disponuje vyhrazenou paměťovou oblastí pro efektivní zpracování Ethernetových datových paketů. Díky začlenění signálem izolovaného gigabitového transformátoru LAN Modul 13.2 efektivně převádí vstupní signály z RJ45 rozhraní na odpovídající výstupní signály, dosahuje elektrické izolace a snižuje elektromagnetické rušení. Tento design výrazně zvyšuje stabilitu i spolehlivost systému.

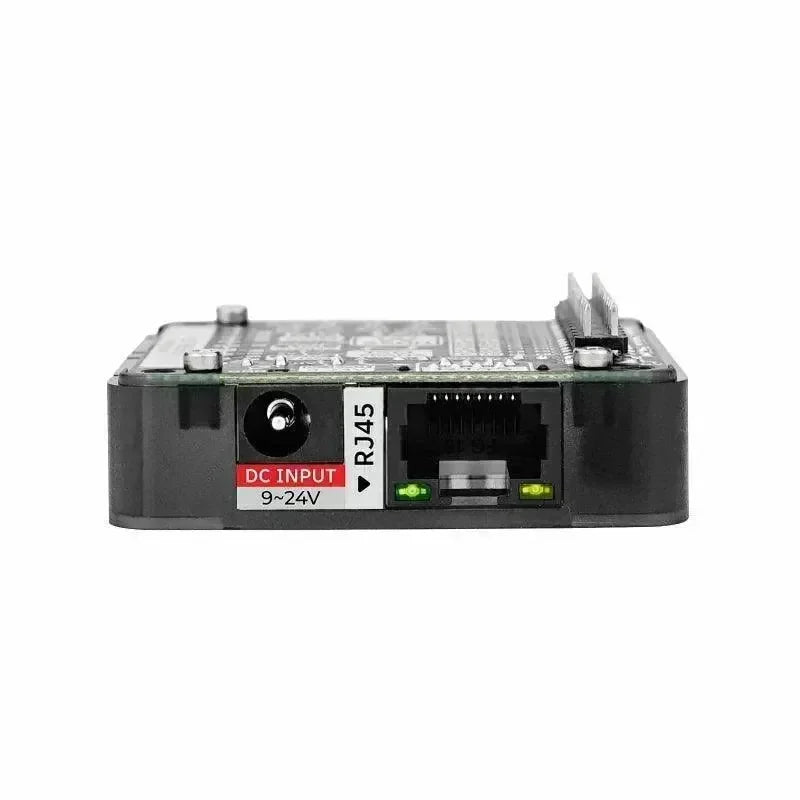

LAN Modul 13.2 je navržen tak, aby podporoval rozhraní DC-JACK s vstupními napětími v rozmezí od 9 do 24 voltů, spolu s integrovaným DC-DC buck měničem. Tato konfigurace nejen zjednodušuje správu napájení, ale také zajišťuje spolehlivé napájení celého zařízení. Modul obsahuje vestavěný jumper pin, který usnadňuje výběr čipu, což umožňuje současné skládání dvou modulů pro dosažení dvojité Ethernetové konektivity. Navíc zahrnuje rozhraní VH3.96, které umožňuje bezproblémovou integraci doplňkových rozšiřujících zařízení, čímž zvyšuje flexibilitu pro specifické požadavky aplikací.

Kromě své funkce jako Ethernetový řadič je LAN Modul 13.2 použitelný v různých kontextech, včetně převodu Ethernet na přístupový bod, provozu lehkého webového serveru a převodu RS485 na Ethernetová datová přenosová zařízení (DTU). Tento modul usnadňuje různorodý přenos dat a propojení, nabízející všestranná řešení pro uživatele.



Příklady

Arduino





Funkce

  • Izolace signálu: vestavěný 100megabitový transformátor pro dosažení izolace signálu.

  • Napájení: Poskytuje se 9-24V DC-JACK rozhraní a DC-DC zesilovací obvod.

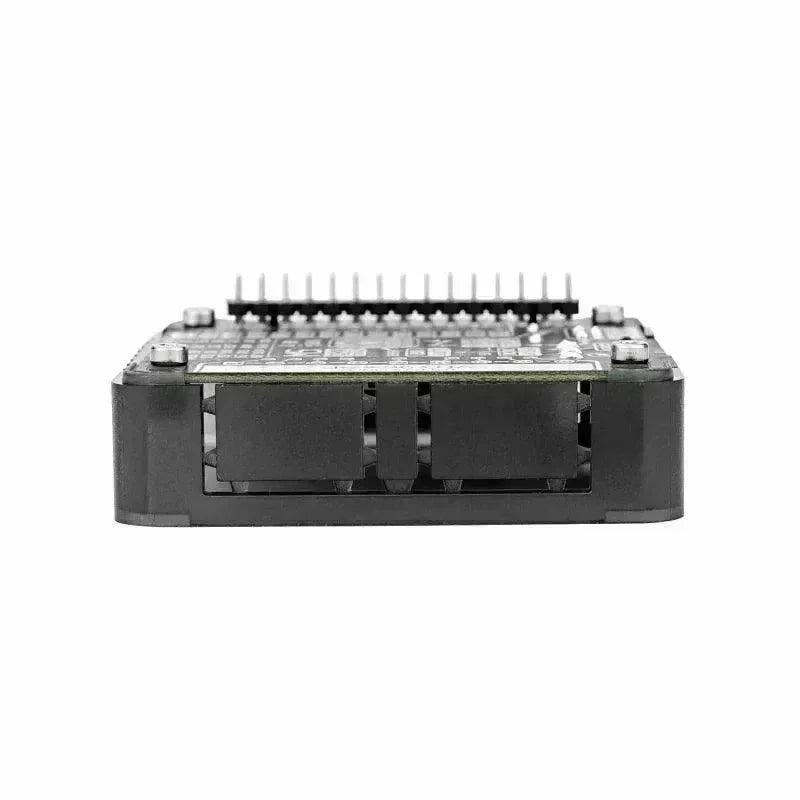

  • Rozšiřitelnost: Rezervovaný port VH3.96, umožňující uživatelům přidávat rozšiřující zařízení.

  • Podpora různých protokolů: vestavěný W5500 plně hardwarový TCP/IP vestavěný Ethernetový řadič, podpora protokolů včetně TCP, UDP, IPv4 a dalších.


Specifikace

Zdroje Parametry
Ethernetový řadič W5500
Síťové rozhraní RJ45 adaptivní 10/100M síťový port
Vnější napájecí napětí 9-24V
Provozní teplota 0-40 °C
Režim komunikace SPI
Velikost produktu 54*54*13.2mm
Velikost balení 132*95*21mm
Hmotnost produktu 29.6g
Hmotnost balení 40.7g



Obsahuje

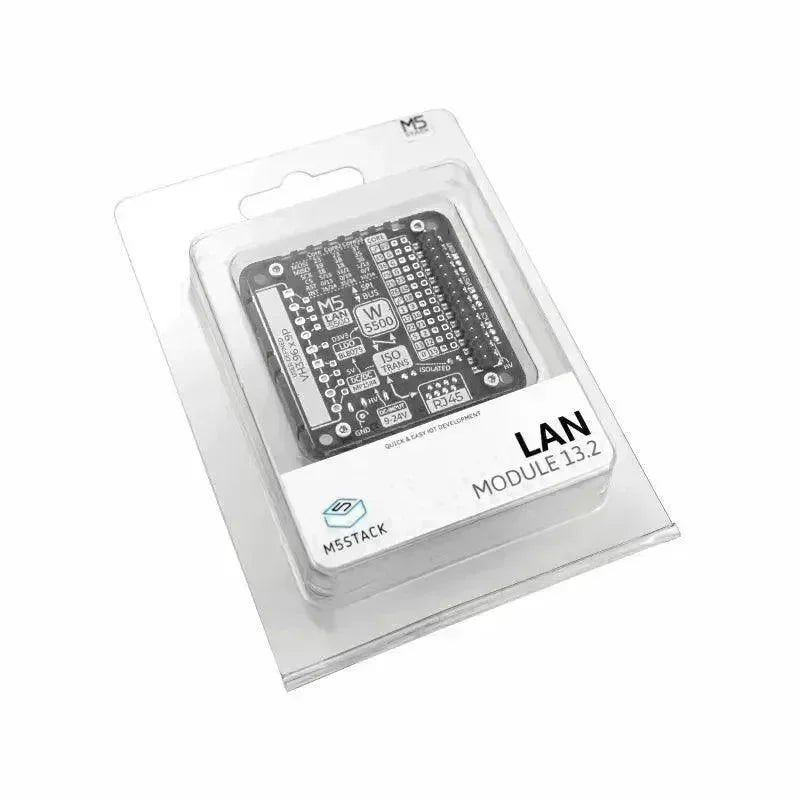

  • 1x LAN modul 13.2

  • 2x VH3.96* 4P samec

  • 2x VH3.96* 4P samice



Aplikace

  • Průmyslová automatizace

  • IoT

  • Síťové komunikační zařízení

  • Sběr dat a dálkové monitorování
