M5Stack ESP32-H2 Thread/Zigbee bránový modul
M5Stack ESP32-H2 Thread/Zigbee bránový modul
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

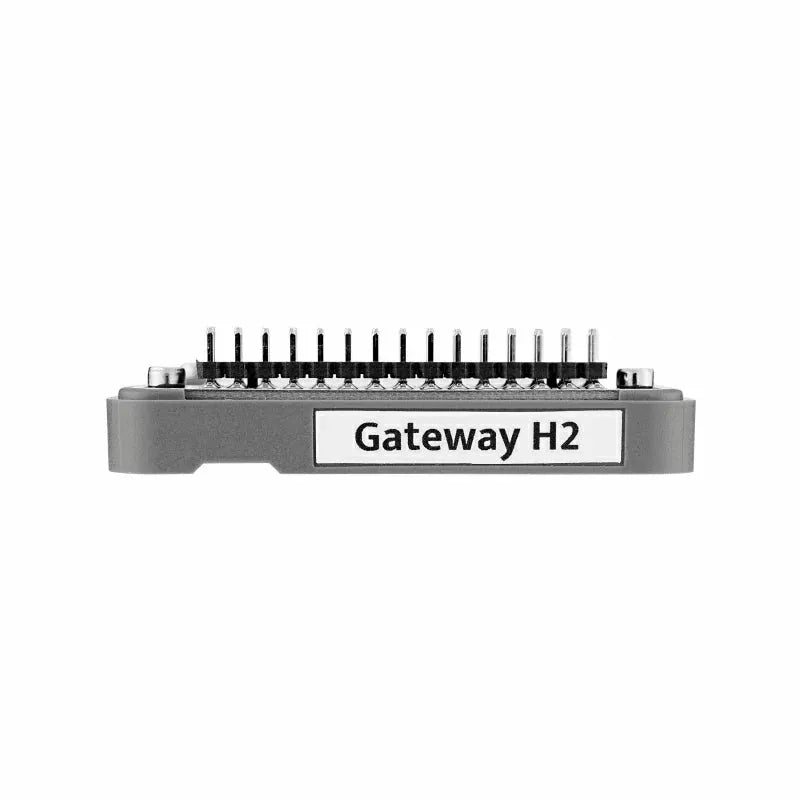

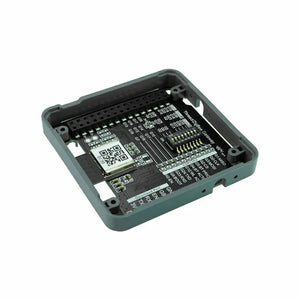

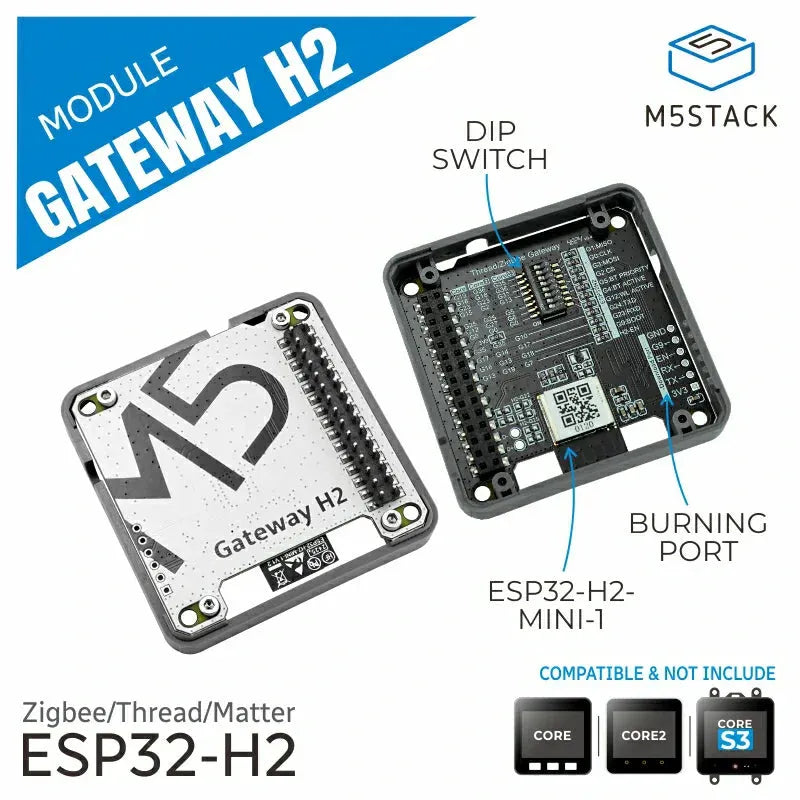

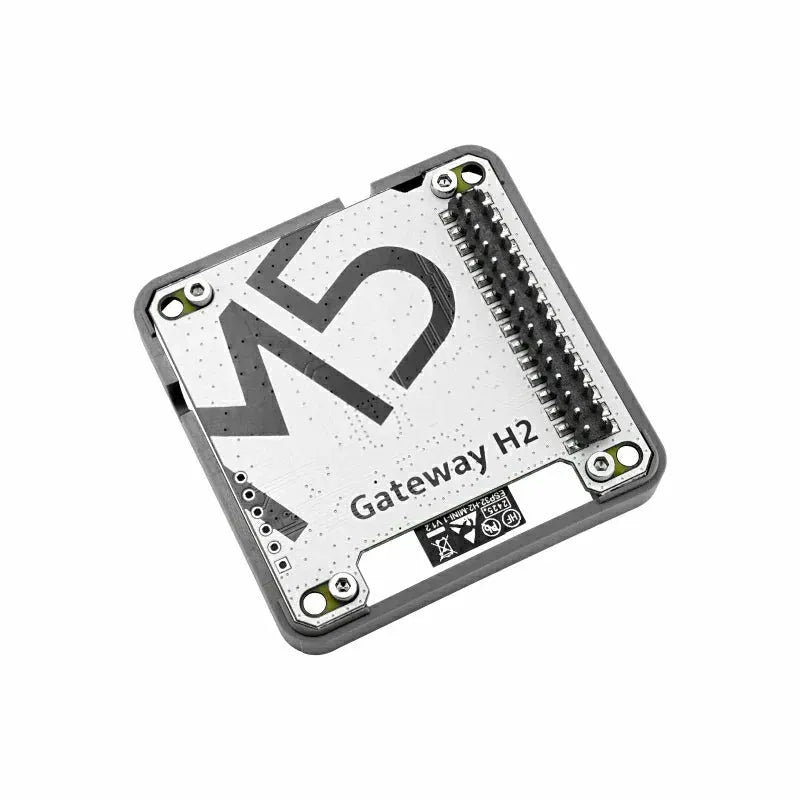

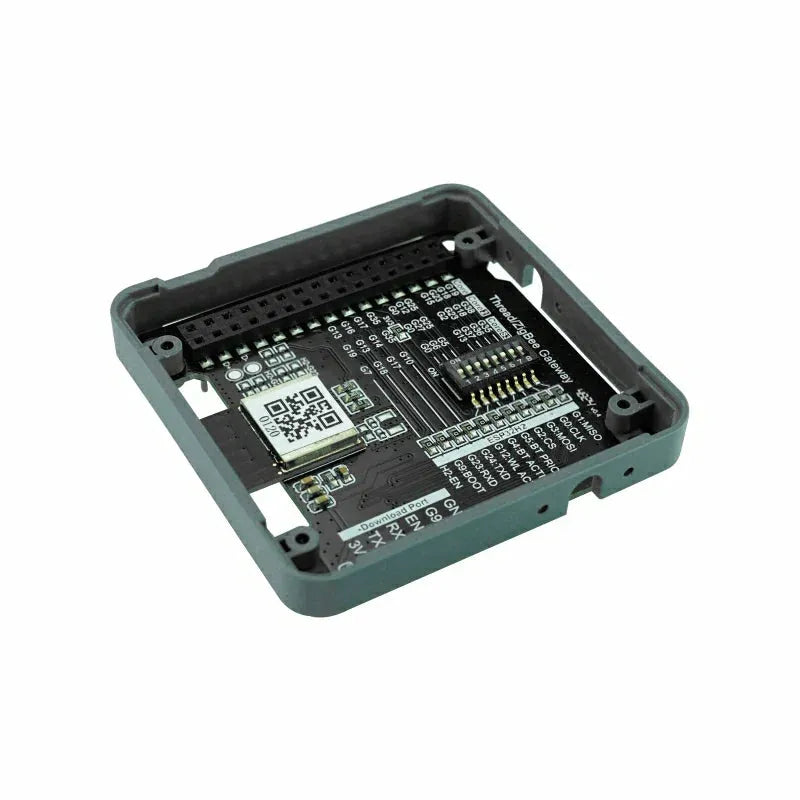

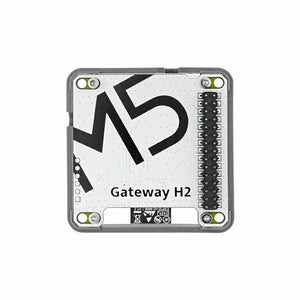

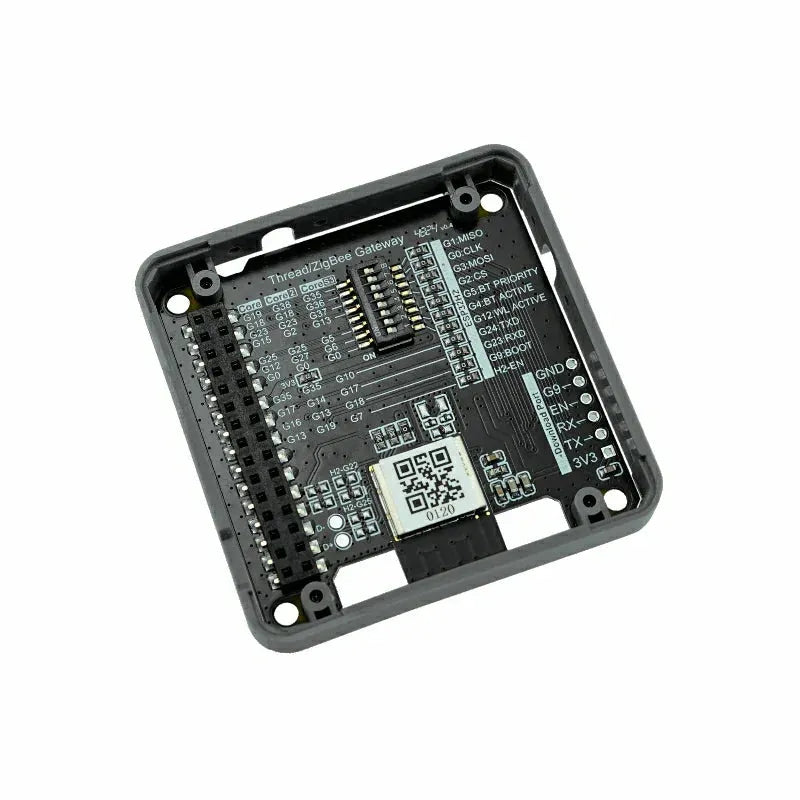

Modul Gateway H2 je stohovatelný vývojový modul založený na modulu ESP32-H2-MINI-1, navržený speciálně pro hostitele řady M5. Disponuje integrovaným nízkonapěťovým 32bitovým jednoprocesorovým MCU založeným na RISC-V a podporuje bezdrátové komunikační protokoly včetně Zigbee, Thread a Matter (založený na Thread). Modul integruje IEEE 802.15.4 funkci bezdrátové komunikace, což mu umožňuje pracovat ve spojení s hostitelem M5 pro vytváření koncových zařízení Matter přes Thread a dosahovat propojení napříč více ekosystémy.
Kromě toho je Module Gateway H2 vybaven vestavěným hardwarovým šifrovacím modulem, který splňuje vysoké požadavky na bezpečnost dat v IoT aplikacích. Modul je vybaven DIP přepínačem, který uživatelům umožňuje flexibilně přepínat mezi režimy komunikačního rozhraní, a také poskytuje standardní programovací rozhraní pro snadné nahrávání firmwaru a ladění. Díky podpoře více modulů ve stohu je ideální pro aplikace v chytrých domácnostech, monitorování životního prostředí, senzorových sítích a nízkoenergetických bezdrátových komunikačních uzlech, což pomáhá vývojářům rychle prototypovat a vyvíjet produkty.
Vlastnosti produktu
- Podpora bezdrátových komunikačních protokolů, jako jsou Zigbee, Thread a Matter
- Integrovaná technologie IEEE 802.15.4
- Konfigurace DIP přepínače
- Podporuje funkci hardwarového šifrování
- Stohovatelné rozšíření
- Nízká spotřeba energie
- Vývojové platformy:
Zahrnuje

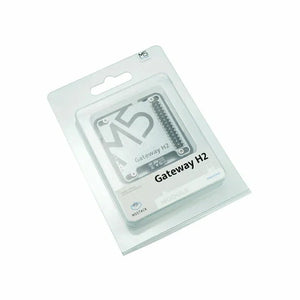

- 1x Modul Gateway H2
Aplikace
- Smart Home
- Průmyslová automatizace
- Zdravotní péče
- Spotřební elektronika
- Chytré zemědělství
Specifikace
| Specifikace | Parametr |
|---|---|
| SoC | Vestavěný čip ESP32-H2, 32bitový jednobodový procesor RISC-V, taktovací frekvence až 96 MHz @IEEE 802.15.4 |
| Blikat | 2MB |
| Anténa | Vestavěná PCB anténa |
| Podporované protokoly | IEEE 802.15.4 (včetně Zigbee 3.0, Thread 1.3, Matter) |
| Spotřeba energie | Pohotovostní proud: DC 3.3V/8.55mA Pracovní proud (Thread síťování): DC 3,3V/18,35mA |
| DIP přepínač | 8polohový DIP přepínač pro přepínání rozhraní (UART/SPI) a ovládání bezdrátových funkcí |
| Provozní teplota | 0–40 °C |
| Velikost produktu | 54,0 x 54,0 x 13,1mm |
| Hmotnost produktu | 11.8g |
| Velikost balení | 133,0 x 95,0 x 16,0 mm |
| Hmotnost balení | 25.1g |
Schémata

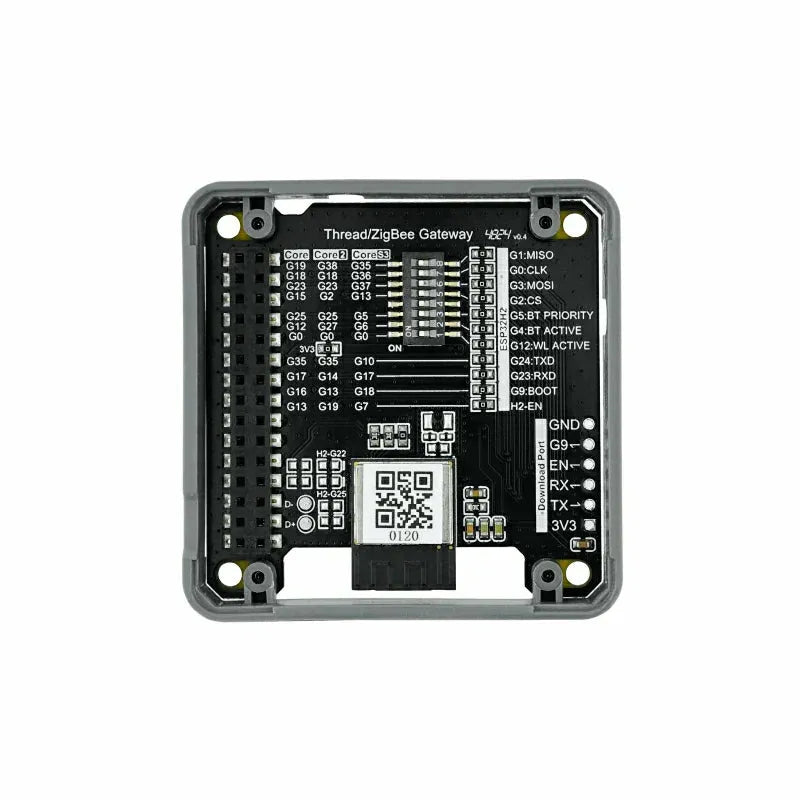

DIP přepínač
| Modul brány H2 | WL_ACTIVE | BT_ACTIVE | BT_PRIORITA | SPI_CS | SPI_MOSI | SPI_CLK | SPI_MISO |
|---|---|---|---|---|---|---|---|
| Základní | GPIO0 | GPIO12 | GPIO25 | GPIO15 | GPIO23 | GPIO18 | GPIO19 |
| Jádro2 | GPIO0 | GPIO27 | GPIO25 | GPIO2 | GPIO23 | GPIO18 | GPIO38 |
| JádroS3 | GPIO0 | GPIO6 | GPIO8 | GPIO13 | GPIO37 | GPIO36 | GPIO35 |
UART komunikace s M5 hostitelem
| Modul brány H2 | TX0 | RX0 | H2-EN | G9 |
|---|---|---|---|---|
| Základní | GPIO35 | GPIO17 | GPIO13 | GPIO16 |
| Jádro2 | GPIO35 | GPIO14 | GPIO19 | GPIO13 |
| JádroS3 | GPIO10 | GPIO17 | GPIO7 | GPIO18 |
ESP-IDF
- Průvodce hranovým routerem ESP Thread
- Průvodce bránou ESP Zigbee
- Průvodce ESP Zigbee NCP
- Dokumentace ESP32-H2 ESP-IDF
- ESP Zigbee SDK
- ESP Thread Border Router SDK
